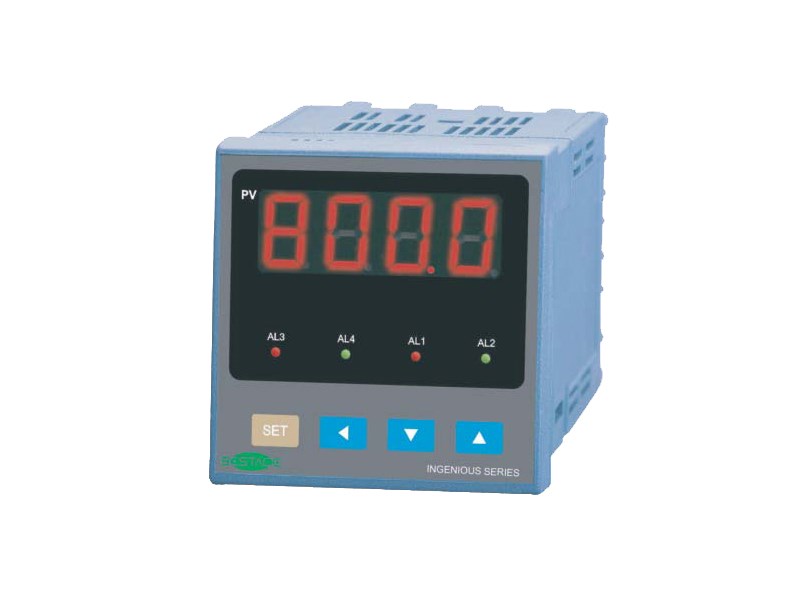

BESTACE 通用經濟型顯示儀 IGD系列

BESTACE INGENIOUS SERIES IGD顯示儀，可與各種模擬量、脈沖量、電工量輸出的傳感器、變送器配合，完成溫度壓力、液位、成分等物理量的測量、變換、顯示和控制，廣泛適用于各種熱電阻、熱電偶、電流、電壓、頻率脈沖等輸入信號類型。

除此之外，IGD系列顯示表還具有開關量報警輸出、變送功能（即將測量、變換后的顯示值以標準電流、電壓的形式輸出給其它設備使用。）、多回路顯示功能、RS485接口等諸多選項，在保持經濟型這個最大特色的同時，盡可能多地滿足您多場合的應用。

產品特色性能指標選項配件安裝手冊機構認證尺寸詳圖產品大圖型號列表訂貨選型相似推薦

產品特色

● 價位低廉

● 0.3%標準精度，具有0.2%、0.1%高精度選項

● 支持通用的多種輸入信號

● 具有多路顯示選項

性能指標

輸入電壓：0-5V或1-5V

電流：0-20mA或4-20mA

熱電偶：K、S、R、T、E、J、B、N

熱電阻：需三線制

頻率：0-10KHZ的4-20mA、50mV-10V、5-32V等幅度的脈沖信號

外殼 VO級阻燃材料

前面板圈防腐防水橡膠

精度測量精度：0.3%F.S(可選0.2%及0.1%)

變送精度：0.3%F.S

顯示屏標配四位高亮LED

顯示范圍 -1999到9999

輸出方式開關量輸出：容量2A@220VAC或2A/24VDC

配電輸出：24VDC@30mA

變送輸出：4-20mA、0-20mA、0-10mA

通訊輸出：RS485（4800-19200波特率）

供電電源 230V（50HZ/60HZ）或24V DC/AC

最大功耗小于5W

選項配件

安裝手冊

機構認證

尺寸詳圖


產品大圖

型號列表

訂貨選型

示例 IGD-C-AMP-L-H-N-N-N-230

基本型號

IGD系列通用顯示儀

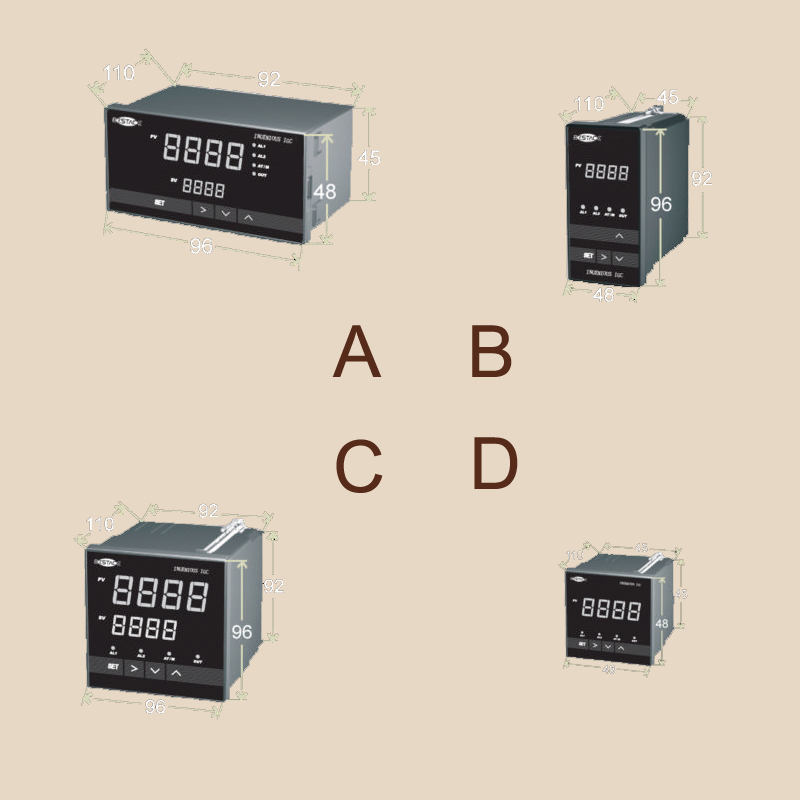

外型尺寸(外觀尺寸mm * 開孔尺寸mm)（參考尺寸圖）

-A（ 9 6× 4 8× 110 * 92×45） -B（48×96×110 * 45×92） -C（96×96×110 * 92×92） -D（48×48×110 * 45×45）

初始輸入信號

[-AMP] 4-20mA或0-20mA [-VOL] 0-5V或1-5V [ -RTD] 熱電阻 [-TC] 熱電偶 [-F]頻率信號 [O]其它

輸出選項

輸出信號1（AL1） [N] 無輸出 [H] 上限報警 [L] 下限報警

輸出信號2（AL2） [N] 無輸出 [H] 上限報警 [L] 下限報警

輸出信號3（AL3） [N] 無輸出 [A] 標準4-20mA電流變送輸出

輸出信號4（COMM） [N] 無輸出 [R] RS485通訊信號輸出 [DR] 隔離RS485通訊信號輸出

輸出信號5（AUX） [N] 無輸出 [V] 24VDC@30mA配電輸出

供電電源

[23 0 ] 1 10 - 2 3 0 V AC （ 5 0HZ或60HZ） [ 24 ] 2 4 V DC/ A C

其它選項

[D]雙回路同時顯示 [S]六回路巡回顯示 [HA]精度提升至0.2% [SA]精度提升至0.1%

[ AC] 交流電流輸入（0- 5 A ） [ A V ] 交流電壓輸入（0-1000V） [DA]直流電流（0-2A） [DV]直流電壓（0-1000V）
