無源溫度輸出，燒結過濾器選項
RHP系列溫濕度變送器將電壓或電流濕度變送器輸出與無源溫度熱敏電阻或RTD輸出相結合。具有聚合物電容濕度傳感器，模型有2%，3%或5%的精確度。管道安裝發射器可選配雙線阿爾法數字液晶顯示器。
對于模型與電阻熱敏電阻或RTD輸出，請點擊這里為溫度電阻查找表。
NIST可溯源校準證書可在產品配置中選擇。
應用及案例
? 空氣節能器
? 室外溫度和相對濕度參考
? 泳池室濕度監測
產品特色
? 2%，3%，或5%的準確性模型
? 可選配的LCD顯示在管道安裝模型上
? 在陽光直射下室外安裝的輻射屏蔽選項
相對濕度范圍 0 ~ 100% RH
溫度范圍 -40 ~ 60 ℃（-40 ~ 140°F）
精度，RH RHP-2XXX ±2%10 - 90% RH @ 25 ℃；
RHP-3XXX ±3% 20 - 80% RH @ 25 ℃；
RHP-5XXX ±5% 20 - 80% RH @25 ℃
精度，熱敏電阻溫度傳感器 ±0.2°C @ 25°C （±0.36°F @ 77°F）
精度，RTD溫度傳感器 DIN B級；±0.3°C @ 0°C （±0.54°F @ 32°F）
精度，固態帶間隙 ±0.3°C @ 25°C（±0.9°F @ 77°F）
磁 滯 ±1%
重 復 性 ±0.1%典型值
溫度范圍 -40~60°C（-40~140°F）
存儲溫度 -40~80°C（-40~176°F）
補償溫度范圍 -20~60°C（-4~140°F）
4-20 mA回路電源型 電源要求：10-35 VDC；輸出信號：4-20 mA
0-5/10 V輸出型 電源要求：15-35 VDC或15-29 VAC；輸出信號: 0-10 V @5 mA 最大
固態帶隙溫度傳感器輸出范圍 開關可選， -28.9~60°C（-20~140°F）； -17.8~37.8°C（0~100°F）； 4.4~32.3°C（40~90°F）； -20~60°C（-4~140°F）
響應時間 15秒
電氣連接 可拆卸的螺絲端子座
導管連接 管道安裝：1/2" NPS；OSA：1/2"（22.3mm）
漂 移 < 1% RH /年
RH傳感器 電容聚合物
溫度傳感器 >類型1、2、3：固態帶隙；
曲線A, B, C；熱敏電阻；
曲線D, E；鉑RTD DIN 385。（參見R-T對照表）
外 殼 風管安裝：PBT；OSA：聚碳酸酯
外殼等級 管道安裝：NEMA 4X（IP66）僅用于外殼；OSA：NEMA 4X（IP66）

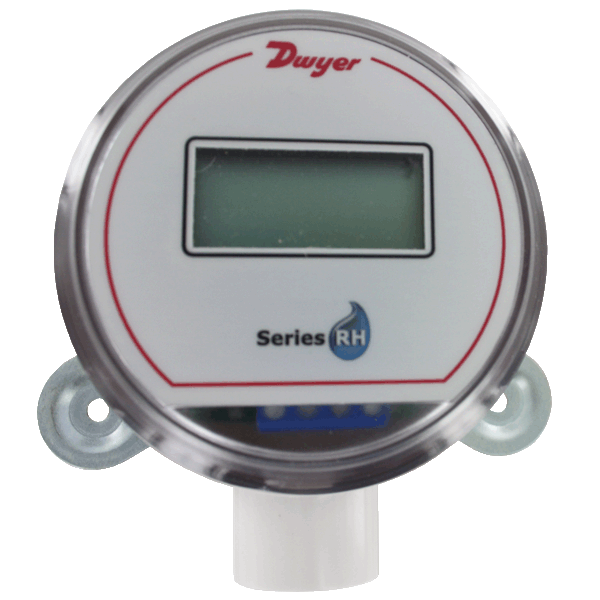

顯 示 管道安裝，可選2行字母數字，8個字符/行
顯示分辨率 RH：0.1%；0.1°F（0.1°C）
重 量 管道安裝：0.3 kg（0.616磅） OSA： 0.45kg（1磅）
認 證 CE
圖片 | 部件號 | 描述 |
RHRS | 6片式太陽輻射防護屏用于燒結過濾器版RH變送器 | |
A-RHP-FC | 可替換塑料疏水過濾器 | |
A-RHP-RT | 改裝工具，適合o型環上的RHP-D/M模型為新的過濾器A-RHP-FC |
型號 | 描述 |
RHP-2D10 | 導管安裝2% RH變送器4-20 mA RH輸出 |
RHP-2D11 | 導管安裝2% RH/溫度變送器4-20 mA RH輸出和4-20 mA 溫度輸出 |
RHP-2D11-LCD | 導管安裝2% RH/溫度變送器，4-20 mA RH輸出和4-20 mA 溫度輸出，帶LCD屏 |
RHP-2D1A | 導管安裝2% RH/溫度變送器4-20 mA RH輸出和10K曲線無源溫度輸出 |
RHP-2D1B | 導管安裝2% RH/溫度變送器4-20 mA RH輸出和10K @ 25°C熱敏電阻溫度輸出 |
RHP-2D1D | 導管安裝2% RH/溫度變送器4-20 mA RH輸出和100Ω RTD曲線D被動溫度輸出 |
RHP-2D1E | 導管安裝2% RH/溫度變送器4-20 mA RH輸出和1KΩ RTD DIN 385溫度輸出 |
RHP-2D1F | 導管安裝2% RH/溫度變送器4-20 mA RH輸出和20K NTC熱敏電阻溫度輸出 |
RHP-2D20 | 導管安裝2% RH變送器0-10 VDC RH輸出 |
RHP-2D22 | 導管安裝2% RH/溫度變送器0-10 VDC RH輸出和0-10 VDC溫度輸出 |
RHP-2D22-LCD | 導管安裝2% RH/溫度變送器，0-10 VDC RH輸出和0-10 VDC溫度輸出，帶LCD屏 |
RHP-2D2A | 導管安裝2% RH/溫度變送器0-10 VDC RH輸出和10K曲線無源溫度輸出 |
RHP-2D2B | 管道安裝2% RH/溫度變送器0-10 VDC RH輸出和10K @ 25°C熱敏電阻溫度輸出 |
RHP-2D2D | 導管安裝2% RH/溫度變送器0-10 VDC RH輸出和100Ω RTD曲線D無源溫度輸出 |
RHP-2D2E | 導管安裝2% RH/溫度變送器0-10 VDC RH輸出和1KΩ RTD DIN 385溫度輸出 |
RHP-2D2F | 導管安裝2% RH/溫度變送器0-10 VDC RH輸出和20K NTC熱敏電阻溫度輸出 |
型號表 | |||||||
型號 | RHP | -2 | D | 1 | A | -LCD | RHP-2D1A-LCD |
系列 | RHP | RH/被動溫度傳感器變送器 | |||||
精度 | 2 | 2% 精度 | |||||
3 | 3% 精度 | ||||||
5 | 5% 精度 | ||||||

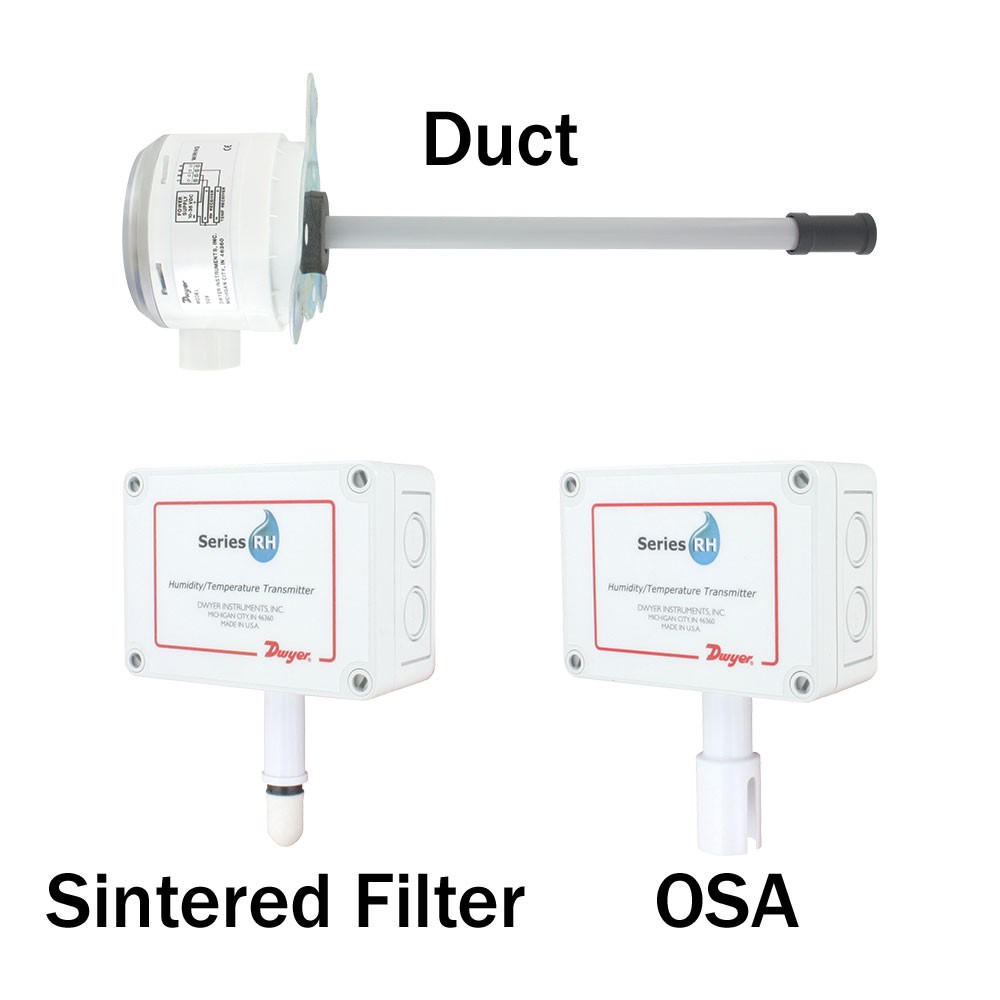

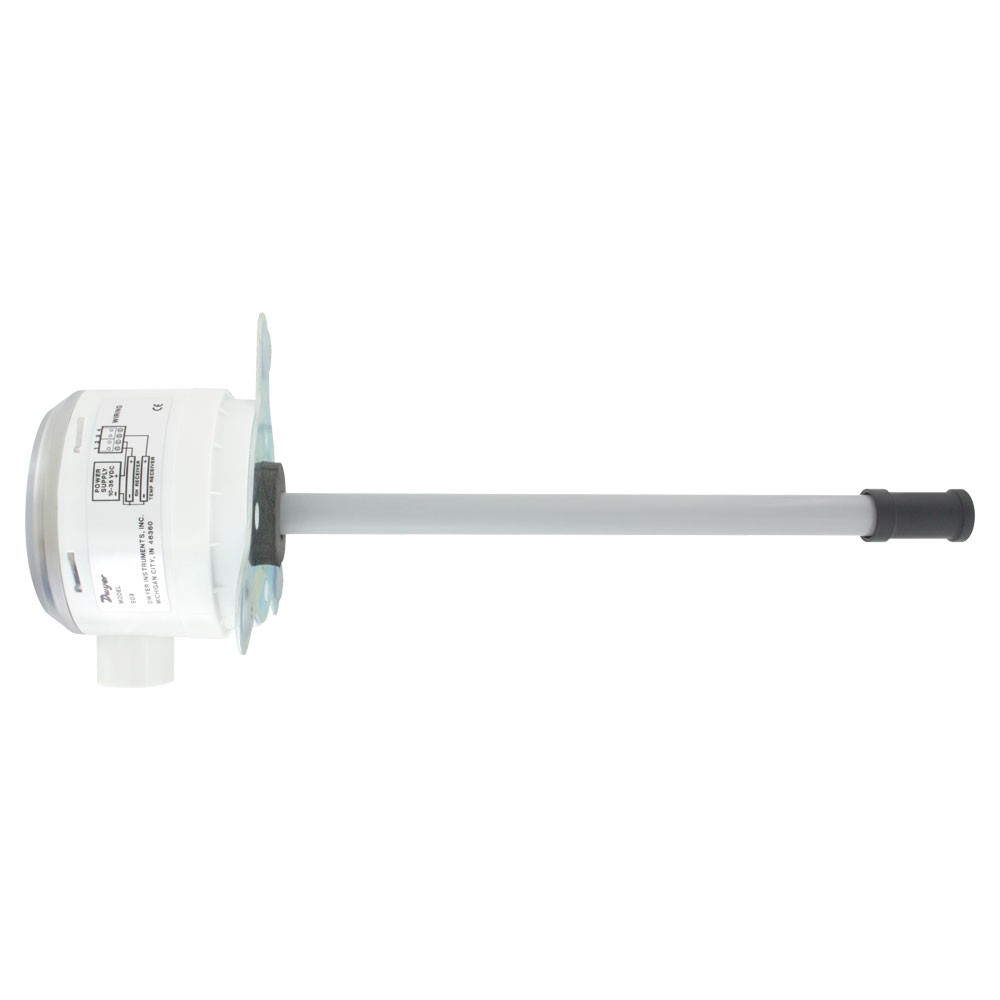

外殼 | D | 風管安裝帶膜過濾頭 | |||||
M | 風管安裝帶HDPE過濾頭 | ||||||

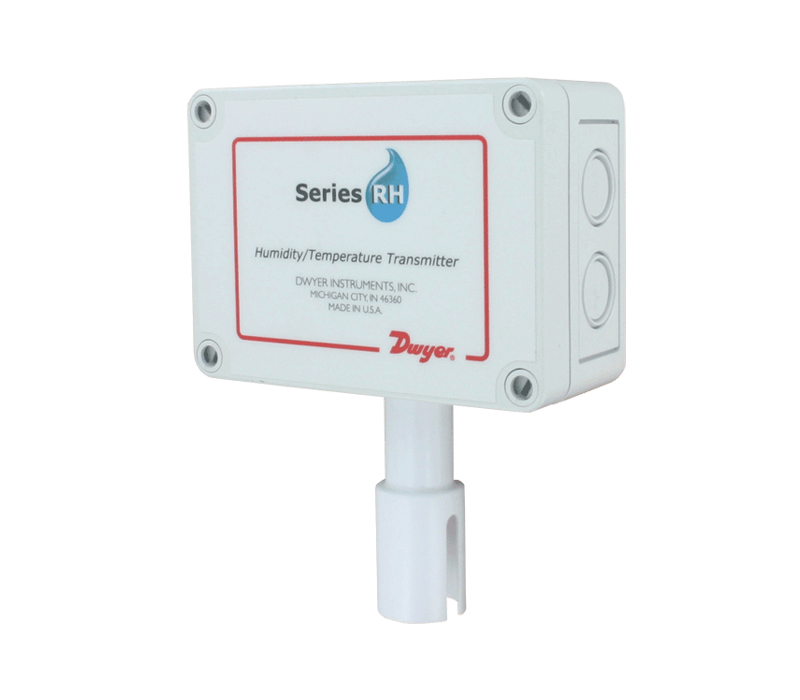

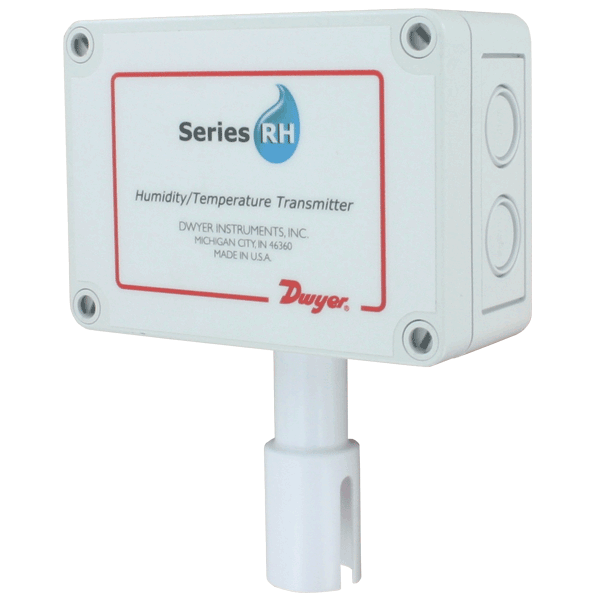

O | 室外空氣型 | ||||||

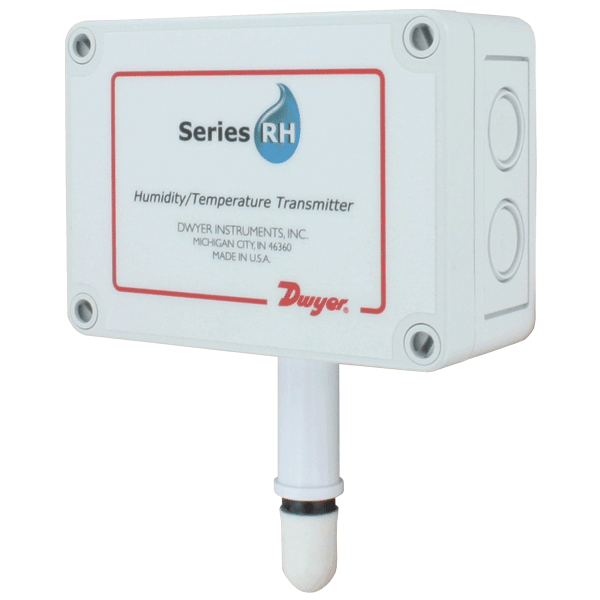

S | 帶燒結過濾器的室外空氣型* | ||||||

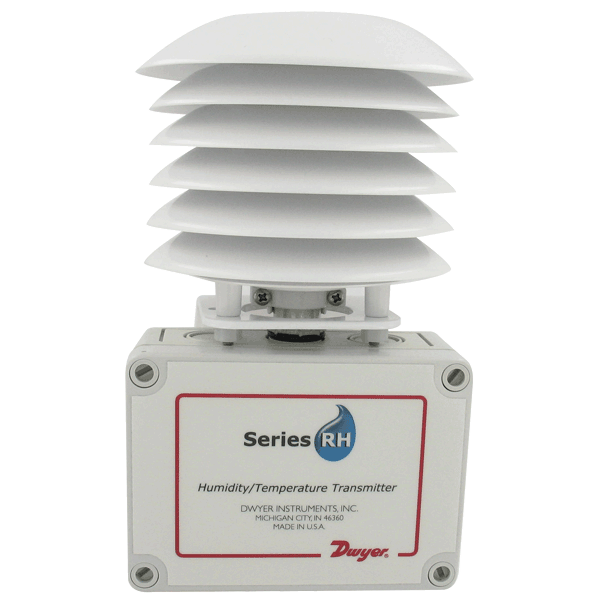

R | 輻射防護罩 | ||||||
濕度輸出 | 1 | 4 - 20 mA | |||||
2 | 0 - 10 V | ||||||
3 | 0 - 5 VDC | ||||||
溫度傳感器 | 0 | 無 | |||||
1 | 4 - 20 mA | ||||||
2 | 0 - 10 VDC | ||||||
3 | 0 - 5 VDC | ||||||
A | 10K @ 25°C 熱敏電阻 III 型 | ||||||
B | 10K @ 25°C 熱敏電阻 II 型 | ||||||
C | 3K @ 25°C 熱敏電阻 | ||||||
D | 100 Ω RTD DIN 385 | ||||||
E | 1K Ω RTD DIN 385 | ||||||
F | 20K Ω @ 25°C 熱敏電阻 | ||||||
選項 | LCD | LCD顯示 | |||||
NIST | NIST可溯源校準證書 | ||||||
如單獨購買系列RHRS防輻射罩，請使用帶燒結過濾器型號的OSA室外空氣型。 | |||||||
