Dwyer 微差壓變送器 MS系列（已停產，替代型號為MSX）

監測差壓和風速

MS系列 Magnesense?微差壓變送器用途廣泛，可用于監測微壓/微差壓/真空，和監測風速/風量。它的功能包括：可現場選擇公制/英制工程單位，可現場加裝LCD數顯，可調整輸出信號的阻尼系數，當和皮托管或其它差壓風速傳感器配合測量風速風量時，可選擇開方輸出。
磁感應技術使得Magnesense?微差壓變送器性能優異，穩定可靠。可用于所有的微差壓，風速風量測量的應用場合。

替代型號:Dwyer MAGNESENSE?差壓變送器 MSX系列

http://www.everestpoker.cn/article/detail/id/5067.html

應用及案例

● HVAC

● 藥廠

● 建筑物壓力監測

● 風管壓力監測

● 風機風速測量

● 區域之間差壓監測

● 過濾器狀態監測

產品特色技術指標選項配件安裝手冊機構認證尺寸詳圖產品大圖型號列表訂貨選型

產品特色

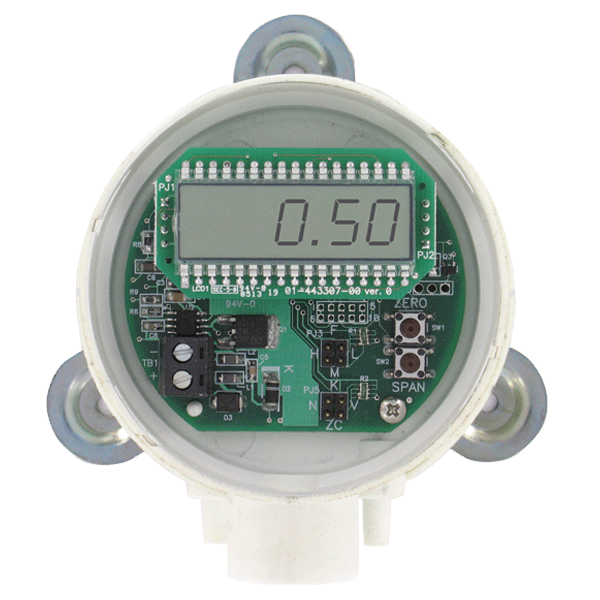

● 現場升級為LCD數顯無需倉儲兩臺不同的變送器，只需移除前蓋，將LCD組件插入，就現場組裝了一臺帶數顯的變送器，可輕松滿足用戶的需求。

● 現場可選量程不管是英制或公制。無需太多的倉儲量，你總有能滿足量程要求的變送器。

● 數字按鍵校準零點和量程取代傳統的電位器校準的方式，大大節約了校準時間，降低了維護成本。

● 可調數字阻尼用于平滑頻繁波動的壓力，常用于氣流監控應用場合。

● 可現場改為風速型用于風機等應用場合。可采用平方根輸出直接顯示fpm或m/s風速。無需用智能可編程顯示儀或PLC來換算差壓成風速。不僅節約硬件成本，而且減少安裝時間。

技術指標

介       質    空氣和不燃氣體，兼容氣體
材       質    請來電咨詢
精       度 0.25" (50 Pa), 0.5? (100 Pa), 2" (500 Pa), 5" (1250 Pa), 10 (2kPa), 15" (3kPa), 25" (5 kPa) 的精度為±1% ；

0.1" (25 Pa), 1" (250 Pa)和所有雙向量程的范圍精度為±2%。

穩 定性    ±1% / year FSO。
溫度范圍    0 to 150°F (-18 to 66°C)。
壓力范圍    最大1psi，泄放壓力10psi。
供電電源    10 - 35 VDC (2線); 17 - 36 VDC 或隔離的 21.6 - 33VAC (3線)。
輸出信號    4 to 20 mA (2線); 0 - 5 V, 0 - 10 V (3線).。
響應時間    0.5到15秒可調。時間常數：1.5秒到45秒達到95%
零點和量程的調整：數字按鍵
回路電阻    電流輸出：最大 0-1250 Ω max; 電壓輸出：最小1 kΩ。
電流消耗    最大40mA
顯示（可選）    4位LCD
電氣連接    4-20 mA, 2線: 歐式接線排，用于線型16 -26 AWG。
                 0-10 V, 3線: 歐式接線排，用于線型16 -22 AWG。
接線管    1/2" NPS螺紋。
配       件 (A-151)    用于5-10mm直徑的電纜密封頭
過程連接    3/16" 內徑管 (5 mm內徑)。最大外徑9mm。
外殼防護    NEMA 4X (IP66)
安裝方向    隔膜垂直方向
重       量    8.0 oz (230 g)
認       證    CE

選項配件

選項
要訂購添加后綴：	描述
-LCD	帶LCD顯示屏幕
例：MS-121-LCD
-NST	NIST可溯源校準證書
例：MS-021-NIST
-FC	工廠校準證書
例：MS-021-FC

配件
型號	描述

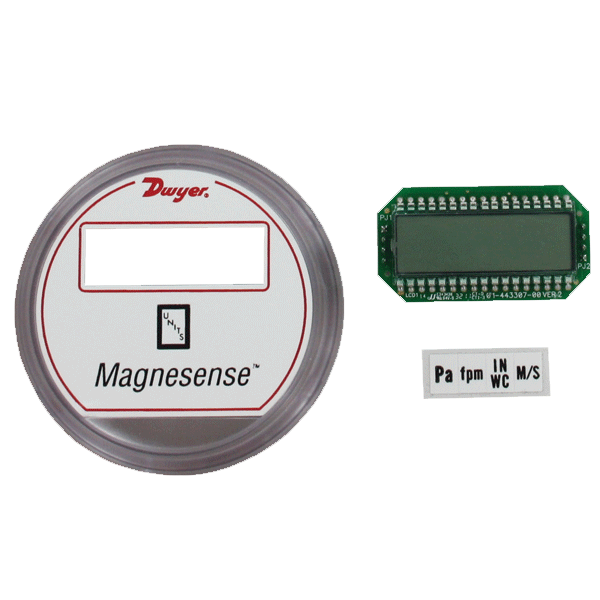

A-435	可現場升級的LCD顯示片
A-480	塑料靜壓取壓頭
A-481	安裝套件，包括兩個塑料靜壓取壓頭和7英尺 (2.1 m) 的PVC管
A-489	帶法蘭連接的4”直式靜壓取壓頭
A-302F-A	帶安裝法蘭的303不銹鋼靜壓取壓頭，用于3/16" 內徑的橡膠或塑料管。插入深度為4"，帶安裝螺絲
SCD-PS	100至240 VAC / VDC至24 VDC電源

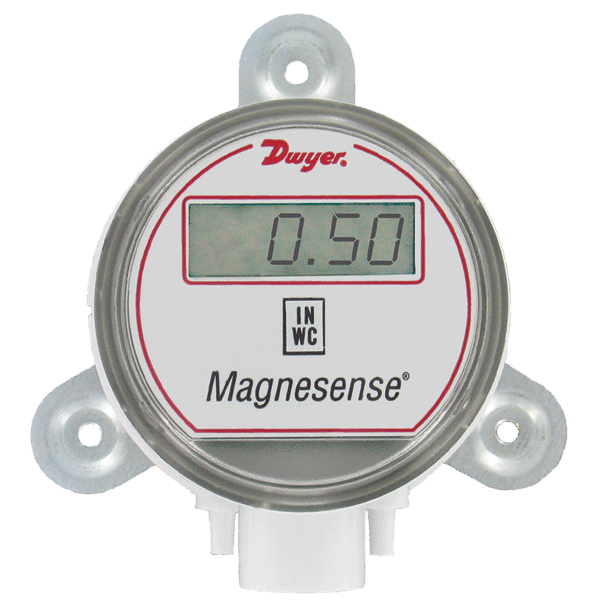

產品大圖

型號列表

型號表
型號表	輸出	可選量程范圍
MS-121*	4-20 mA	0.1 in, 0.25 in, 0.5 in w.c. (25, 50, 100 Pa)
MS-321*	0-10 V	0.1 in, 0.25 in, 0.5 in w.c. (25, 50, 100 Pa)
MS-721*	0-5 V	0.1 in, 0.25 in, 0.5 in w.c. (25, 50, 100 Pa)
MS-111*	4-20 mA	1 in, 2 in, 5 in w.c. (250, 500, 1250 Pa)
MS-311*	0-10 V	1 in, 2 in, 5 in w.c. (250, 500, 1250 Pa)
MS-711*	0-5 V	1 in, 2 in, 5 in w.c. (250, 500, 1250 Pa)
MS-131	4-20 mA	10 in w.c. (2 kPa)
MS-141	4-20 mA	15 in w.c. (3 kPa)
MS-151	4-20 mA	25 in w.c. (5 kPa)
MS-331	0-10 V	10 in w.c. (2 kPa)
MS-341	0-10 V	15 in w.c. (3 kPa)
MS-351	0-10 V	25 in w.c. (5 kPa)
MS-021	4-20 mA	±0.1 in, 0.25 in, 0.5 in w.c. (±25, 50, 100 Pa)
MS-221	0-10 V	±0.1 in, 0.25 in, 0.5 in w.c. (±25, 50, 100 Pa)
MS-621	0-5 V	±0.1 in, 0.25 in, 0.5 in w.c. (±25, 50, 100 Pa)
注意：對于風管安裝靜壓探頭，將最后一位數字從1更改為2。例如：MS-122
