NDIR CO2傳感器,通用輸出,可選繼電器
CDT系列二氧化碳和溫度變送器可精確監測室內環境中的CO2濃度和溫度,從而幫助實現節能。為了提高傳感器的精度,單光束雙波長非色散紅外(NDIR)傳感器可以在任何環境的建筑物中自動校正以防止光源老化效應,達到精準測量。與根據CO2濃度值和氣壓條件校準的自動基線校正,(ABC)方法相比,單光束雙波長傳感器技術提供了最高的精度。為了達到更高的精度,CDT 系列包括數字氣壓調節和現場校準傳感器的能力。

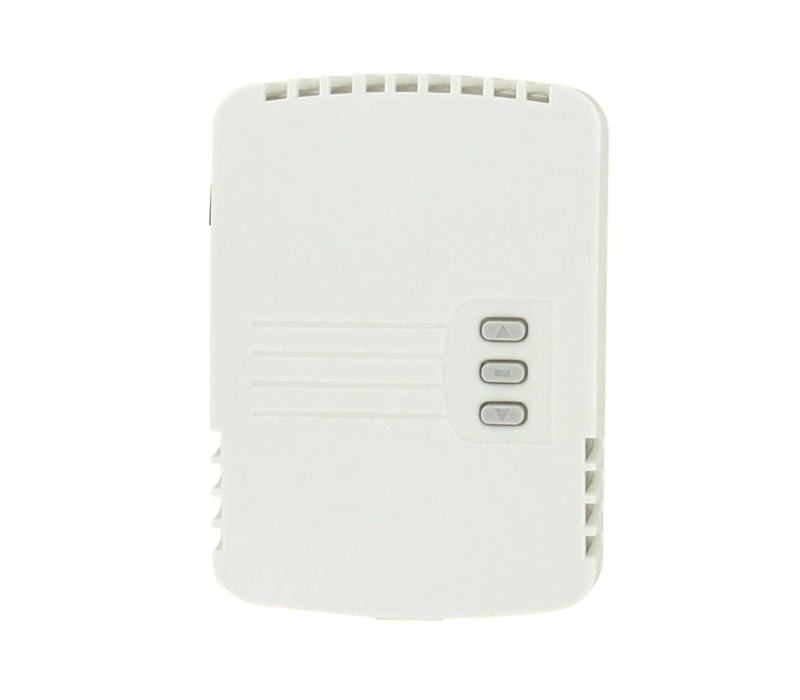

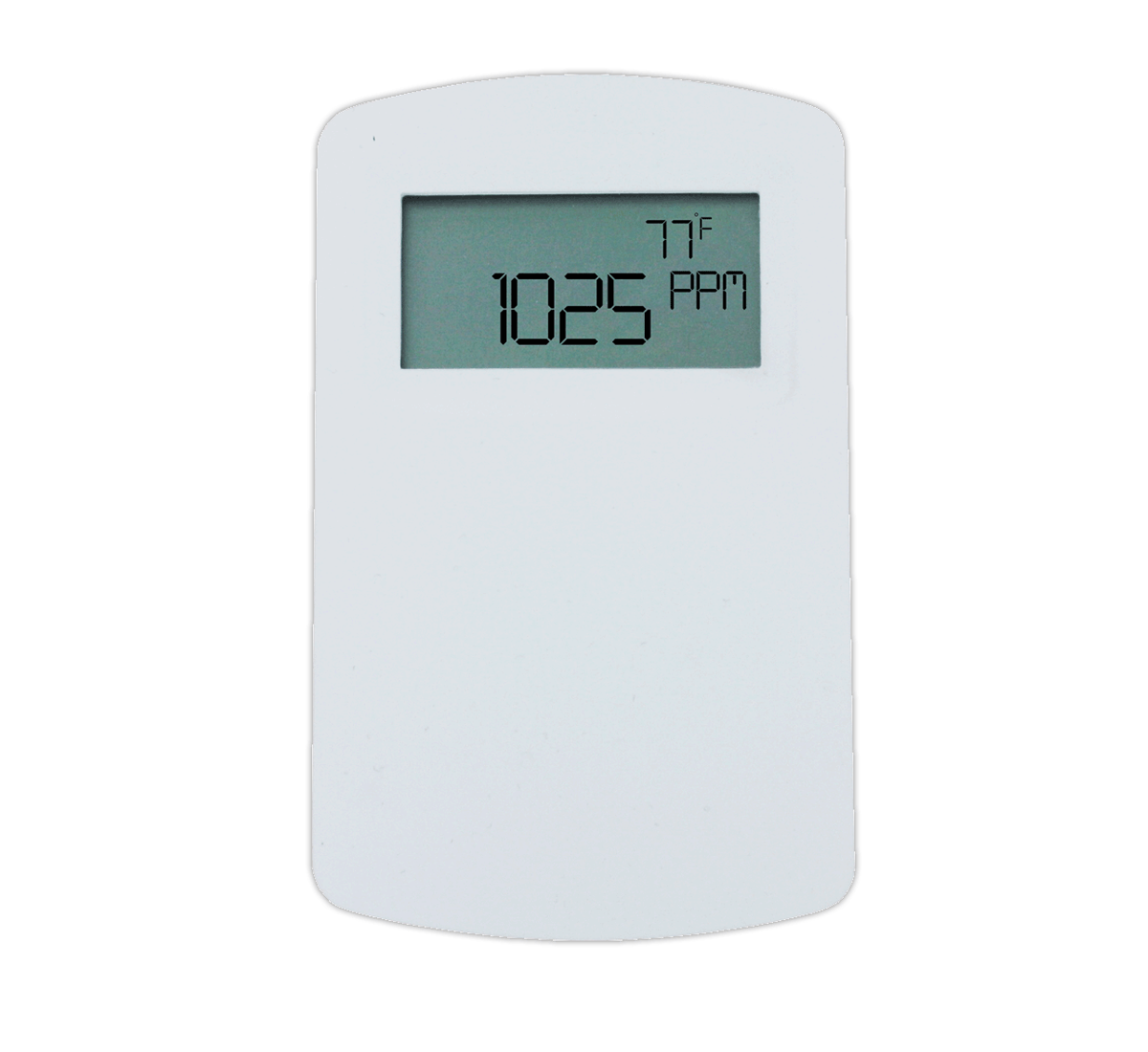

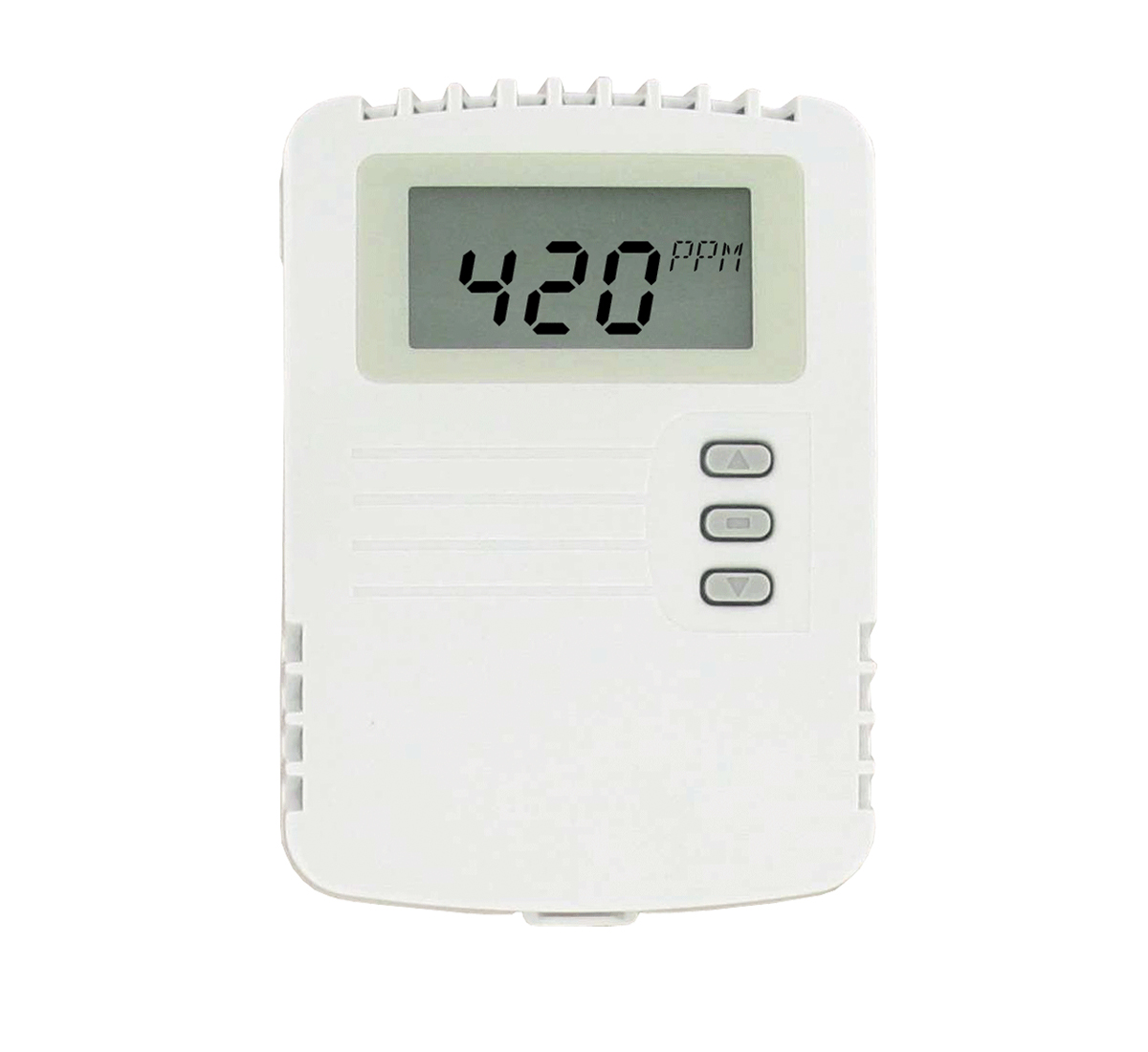

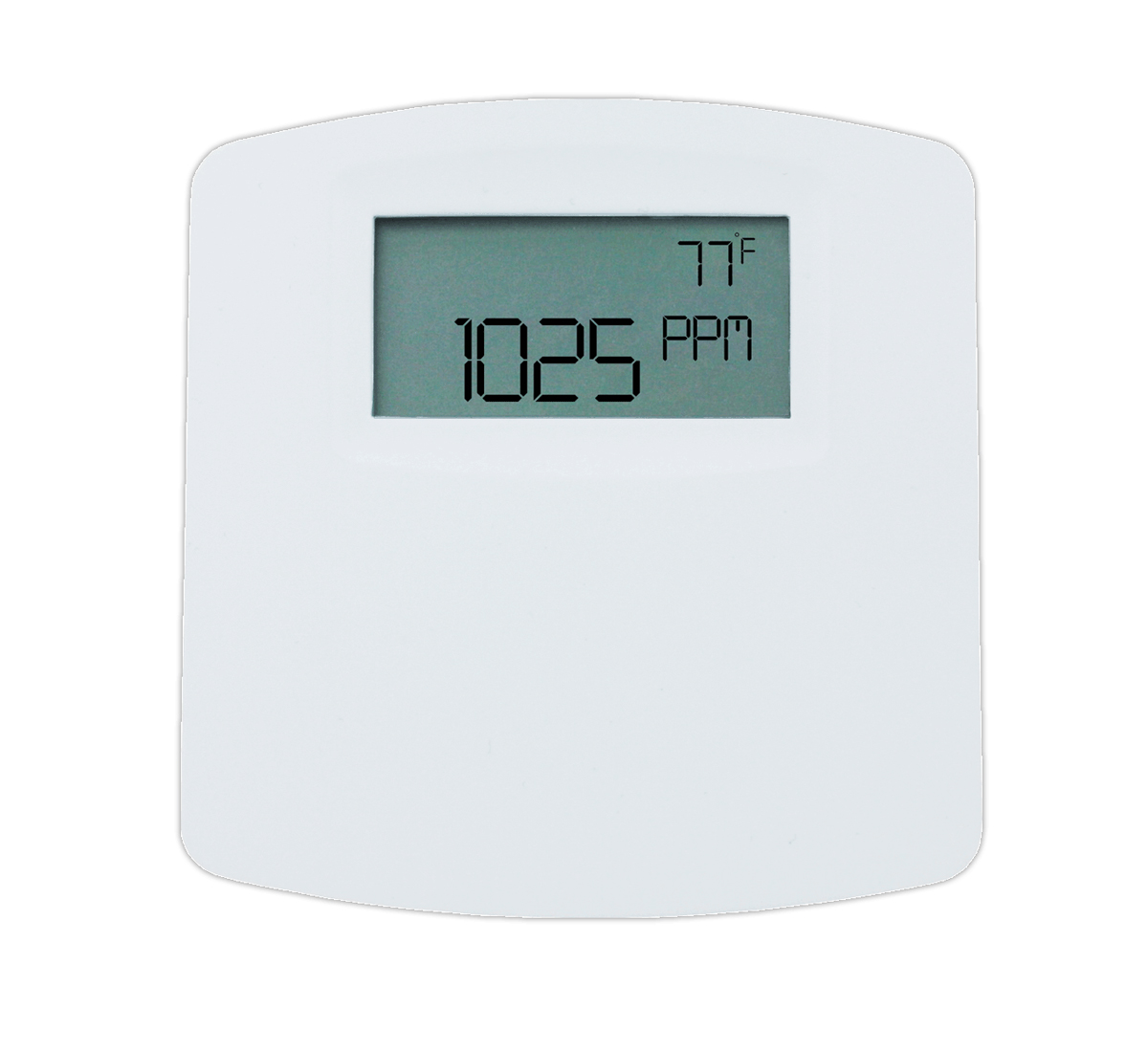

如果需要現場指示,CDT系列的墻裝式可配置顯示。按鍵是所有變送器的標準配置,用于在菜單中配置,也可以訂購不帶按鍵的墻裝式產品。為防止篡改,可使用內部撥動開關將按鍵鎖定。
應用及案例
? 學校、辦公樓、醫院和其他室內環境的需用控制通風的場合
? LEED?認證
產品特色
? 單光束雙波長NDIR傳感器消除由于光源老化而引起的漂移
? 整體被動溫度輸出減少了安裝設備數量,以節約安裝空間
? 專用顯示工具適用于不帶LED顯示的型號
? 可選帶顯示和繼電器輸出
傳 感 器 單波束,雙波長NDIR傳感器
量 程 CO2 :0 - 2000或0-5000 PPM(取決于型號);
溫度:0 ~ 50 ℃(32 ~ 122 °F)
精 度 CO2 :±40 PPM±3%讀數;
相對濕度:±2%(10 - 90% );
溫度:±1 ℃ @ 25 ℃
溫度依賴性 ±8 PPM / ℃,在1100 PPM時
非 線 性 16 ppm
壓力依賴 每毫米汞柱的讀數為0.13%
響應時間 2分鐘,對于99%階躍變化
風管風速范圍 0 -4000 FPM(20.32 m/s)
溫度范圍 0 ~ 50 ℃(32 ~ 122 °F)
濕度限制 10 - 95% (無凝結水)
功率要求 16 - 35 VDC或19 - 28 VAC
功 耗 平均:2 w;峰值:3.75 w
輸 出 電流:4 - 20 mA(最大500Ω);
電壓:0 - 5 VDC或0 - 10 VDC(最小500Ω);
繼電器:單刀單擲敞開,額定值為2 A @ 30 VDC
重 量 125 g(4.4 oz)
外殼防護 風管安裝,NEMA 4X(IP66)僅對外殼,墻裝式:IP20
機構認證 CE
選項 | |
型號 | 描述 |
GCK-200CO-2000CO2 | 校準氣體套件包括用于校準零點的99.99%氮氣瓶和用于校準Dwyer氣體變送器量程的200 PPM CO / 2000 PPM CO2氣瓶 |

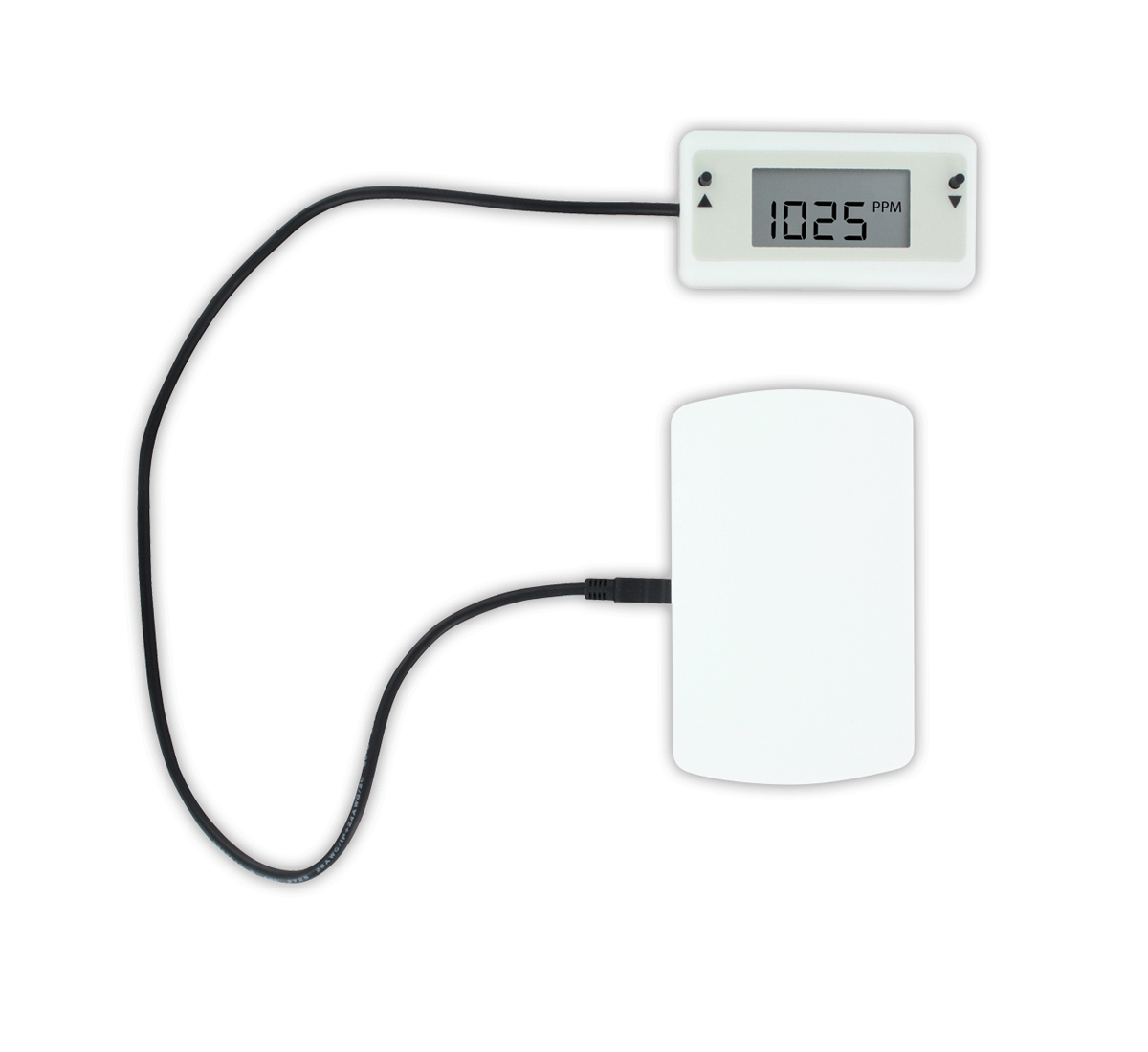

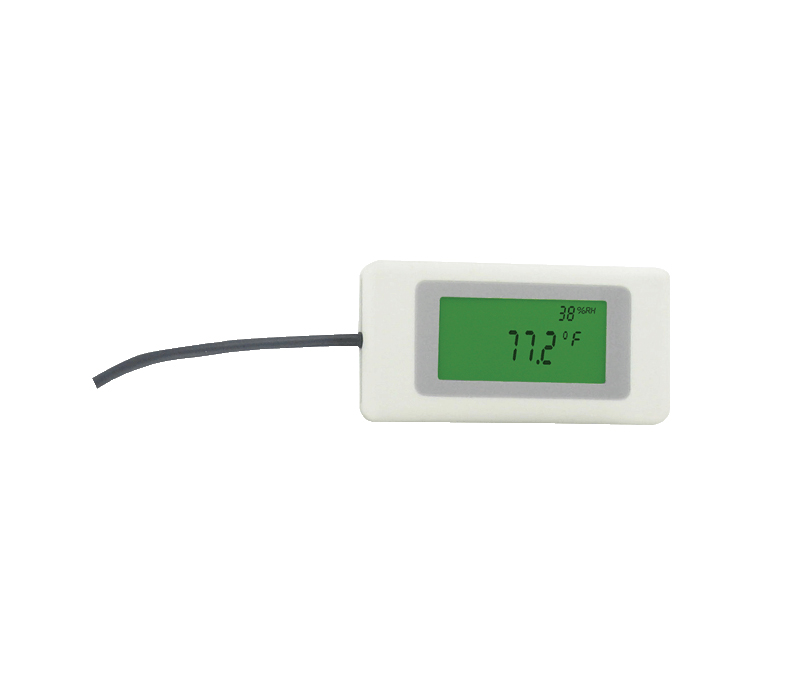

A-449A | 分體LCD顯示器可分體指示Dwyer?壁掛式變送器的信號,用于驗證和認證 |
A-449A | 帶按鍵的分體LCD顯示屏可對Dwyer?壁掛式變送器進行遠程指示和校準,用于驗證和認證 |

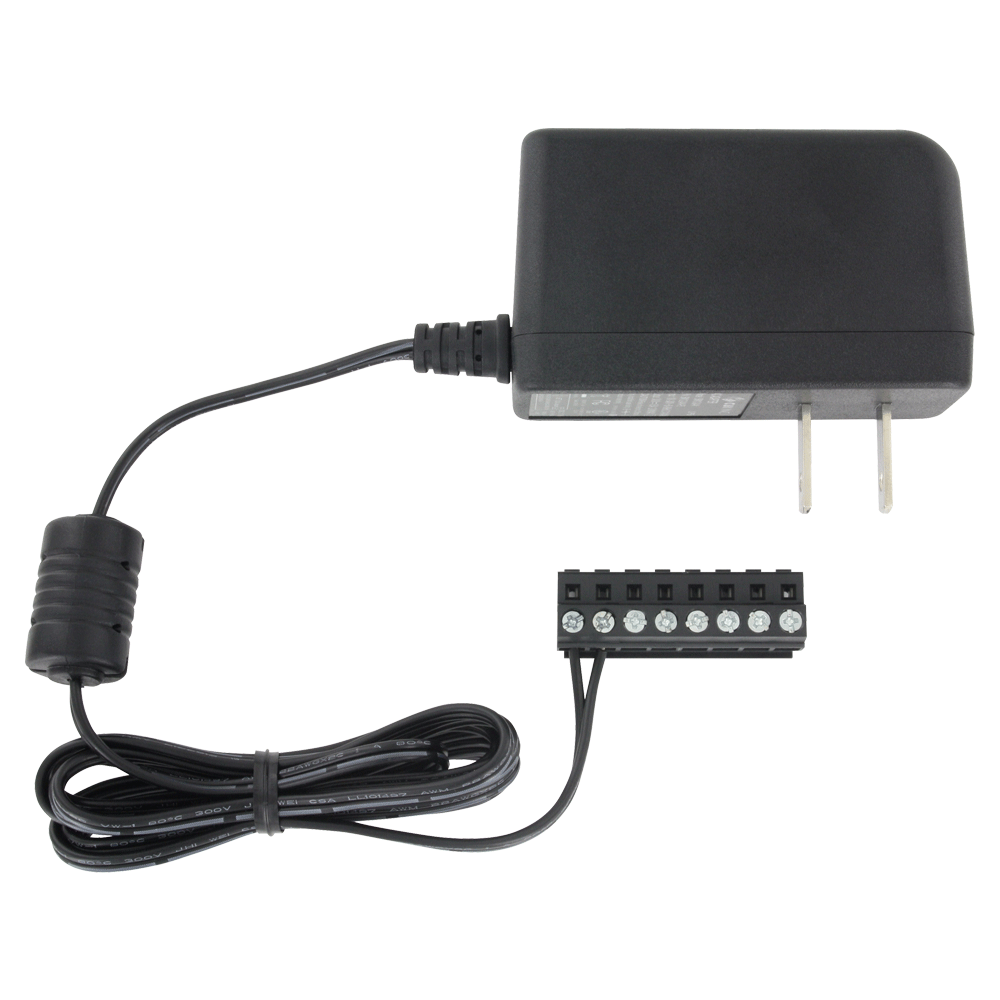

A-CDT-KIT | 附件套件包括接線盒和電源 |
Wall Mount Instruction Manual.pdf
Duct Mount Instruction Manual.pdf
European_N. American Wall Mount Instruction Manual.pdf
型號表 | |||||||
例如 | CDT | -2 | N | 4 | 4 | -LCD | CDT-2N44-LCD |
系列 | CDT | 二氧化碳濃度/溫度變送器 | |||||
精度 | 2 | 0 - 2000 PPM CO2 量程 | |||||
5 | 0 - 5000 PPM CO2 量程 | ||||||
外殼 | N | 北美型墻裝式 | |||||
E | 歐洲型墻裝式 | ||||||

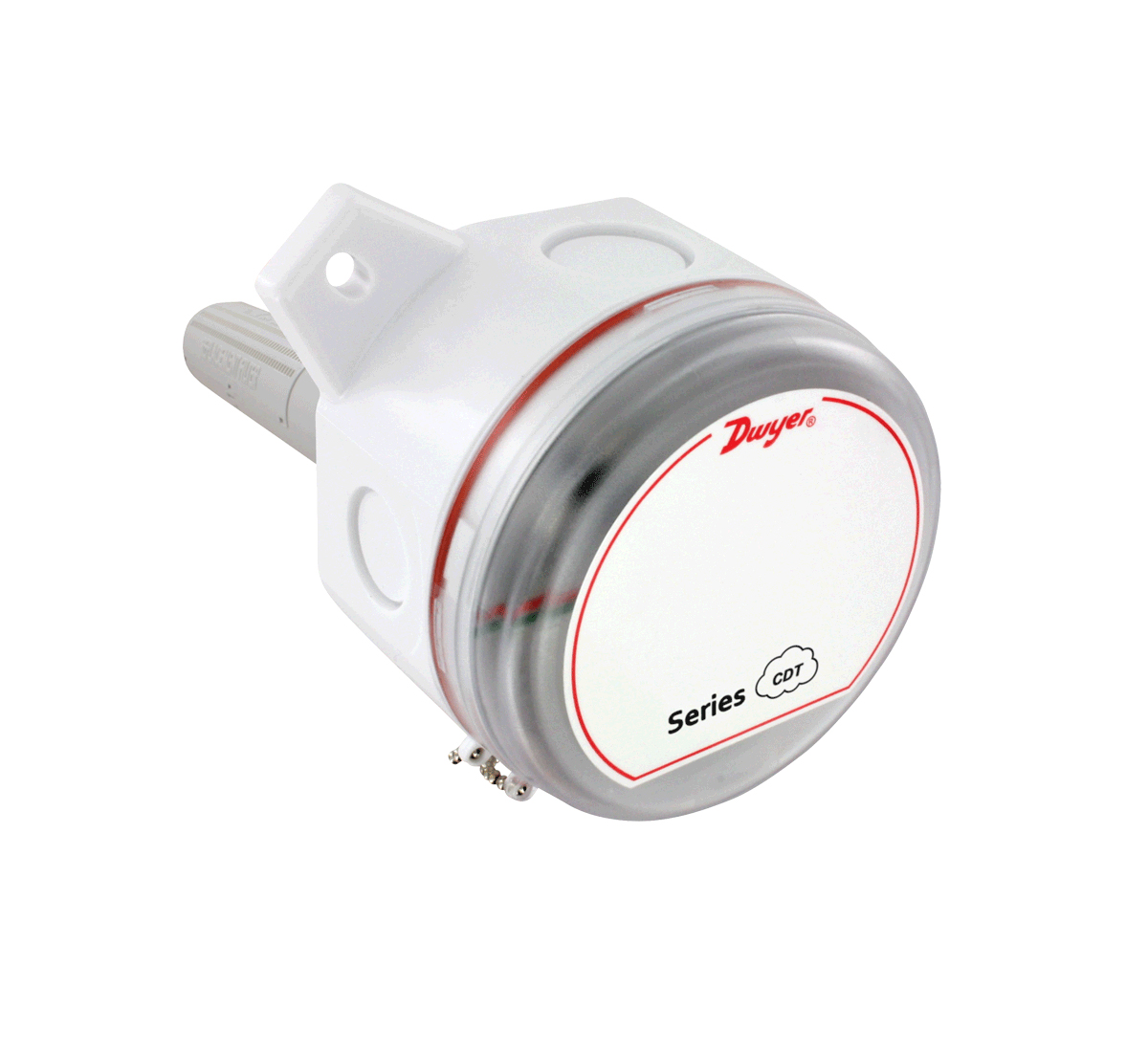

D | 管道安裝 | ||||||
濕度輸出 | 4 | 4-20 mA / 0 -(5 或10)VDC | |||||
溫度傳感器 | 0 | 無 | |||||
4 | 4-20 mA / 0 -(5 或 10) VDC | ||||||
A | 10 KΩ NTC 熱敏電阻type III | ||||||
B | 10 KΩ NTC 熱敏電阻 type II | ||||||
C | 3 KΩ NTC 熱敏電阻 | ||||||
D | Pt100 Ω RTD | ||||||
E | Pt1000 Ω RTD | ||||||
F | 20 KΩ NTC 熱敏電阻 | ||||||
選項 | FC | 工廠校準證書 | |||||
LCD | LCD顯示(僅限墻裝型) | ||||||
RLY | 繼電器輸出 | ||||||
NBC | 無按鍵(僅限墻裝型) |
