Alicat產品有多種數字通訊模式和模擬量信號可供選配。我們可支持的數字通訊有RS-232, RS-485, Modbus-RTU(232), Modbus-RTU(485), Modbus TCP/IP, EtherCAT, DeviceNet, Profibus等。模擬量信號有0-5V, 0-10V, 1-5V, 4-20mA等。其中標準的RS-232和0-5V是默認的出廠配置。未來可能還會支持更多的類型。

RS-232應用十分廣泛，如何使用RS-232將Alicat產品與電腦進行通訊是我們遇到的最多的客戶問題之一，下面我們將對此做一個簡單的介紹。

https://v.qq.com/x/page/t1352a5qcls.html   點擊查看操作視頻

一．工具準備

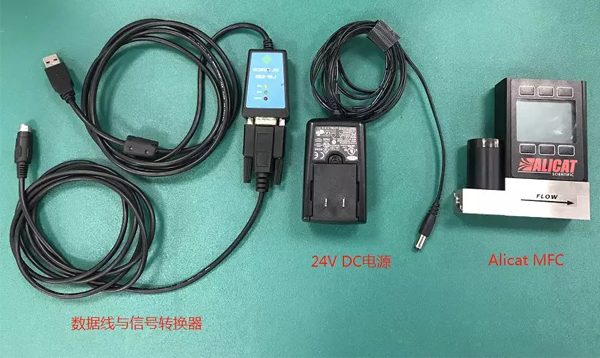

硬件：Alicat 產品（流量計/流量控制器/壓力控制器），帶USB或串口的電腦，串口轉USB信號轉換器，8針轉9針數據線，24V DC電源。

軟件：安裝串口轉USB信號轉換器PC端驅動程序，串口調試助手或其他串口通訊軟件。

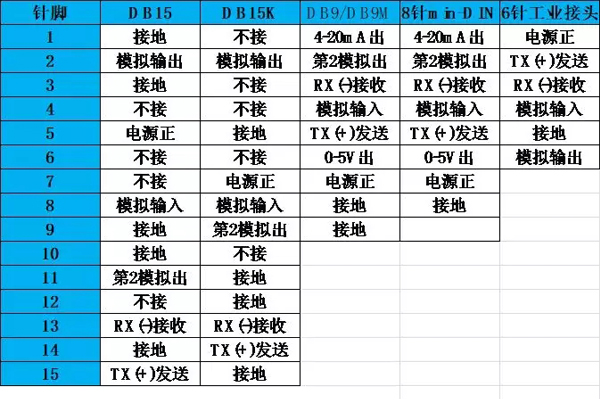

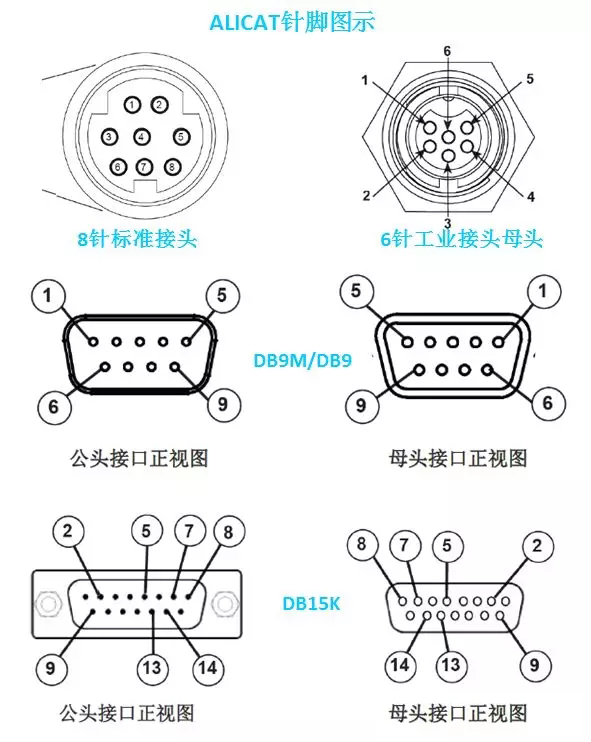

針腳定義：Alicat產品支持多種數據線接口，8針mini-DIN，6針工業接頭，9針的DB9/DB9M，15針的DB15/DB15K，等。常用針腳定義如下：

二．串口連接設置

串口連接與參數設置步驟如下：

1. 將支持RS-232通訊的Alicat產品接上電源，與信號轉換器的串口端相連，將信號轉換器的USB端與電腦連接。如果使用RS-485的Alicat產品，則需要使用RS-485信號轉USB的轉換器。

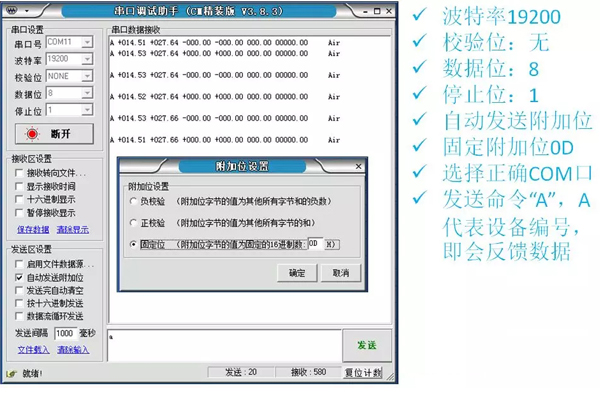

2. 打開串口調試助手，選擇正確的串口號，設置波特率為19200（這是Alicat 產品出廠默認的波特率），校驗位NONE，數據位8，停止位1，然后打開串口。

3. 選擇自動發送固定附加位，附加位的值為0D。

4. 在命令區輸入字母A并發送，如果有反饋數據則串口通訊成功。如果沒有反饋數據，可嘗試其他字母，例如B，C，D等，字母代表Alicat產品的設備編號，出廠默認為A。

5. 如果未連接成功，或未反饋正常的數據，請仔細檢查以下原因：

a,未接電源；b,數據線針腳接錯，接地線未接；c,串口號COM口未選對；d,波特率設置錯誤；e,命令未發送附加位0D；f,設備編號不是A；g,串口調試軟件兼容性不好，可換個軟件嘗試；h,未使用串口轉USB轉換器或未安裝轉換器驅動程序；i,該設備不支持RS-232串口通訊; j,設備已損壞。

三．串口數據格式

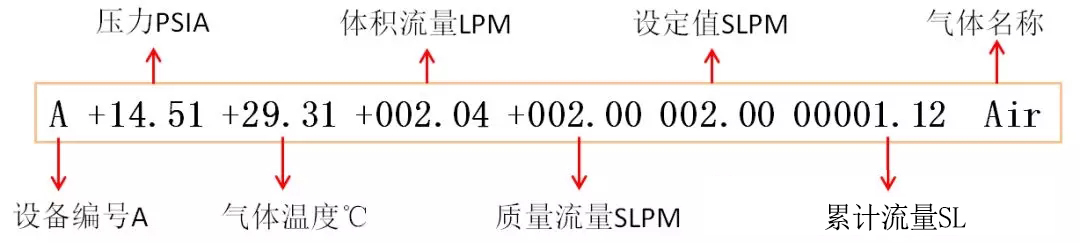

MFC的反饋數據一般按照如下格式排列。如果是流量計則沒有流量設定值。

四．常用串口指令

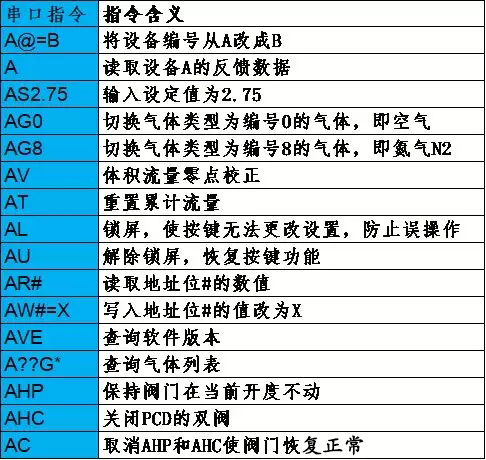

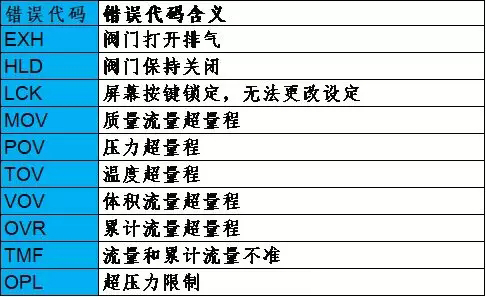

以下是一些常用串口指令和錯誤代碼的含義。我們不建議客戶隨意發送串口指令，以免造成內部程序混亂影響正常使用。
