BESTACE 多功能數顯差壓變送器 P3000S系列

LED顯示、現場設置、繼電器輸出

采用高精度MEMS傳感器及數字化技術，可以檢測正壓、負壓或壓差，型式上可以替代傳統指針式機械表

應用及案例

可測量風扇、鼓風機、過濾器阻力、爐體通風、孔板等的壓力。也可用于各類凈化間、生物安全柜、潔凈工作臺、除塵、醫療和藥機等設備的壓差檢測與控制

產品特色性能指標選項配件安裝手冊機構認證尺寸詳圖產品大圖型號列表產品選型資料下載

產品特色

結合數字顯示、開關控制和變送器輸出的3合1產品，可實現壓差的檢測、顯示、輸出和控制的一體化功能

精度高達±1% FS，量程低至 25 Pa

適用嵌入安裝、平面安裝等安裝方式

多種量程范圍、輸出方式和單位可選

無運動部件，防震動

按鍵功能：零位校準、單位切換、繼電器設置、響應時間設置、量程/信號校準等

可選2組繼電器輸出或報警，并同時有LED顯示

高亮數碼管顯示，可選模擬機械表弧形LED指示

性能指標

量程 0-10000 Pa，九種量程可選

精度 ±1.0%FS（25 Pa為±2% FS）

介質空氣和非易燃，非腐蝕性氣體，對潮氣/粉塵/結露/油污不敏感

介質溫度 0 ～ 60 ℃

外殼鑄鋁外殼，PC面板

工作溫度 -20 ～70 ℃

溫度補償 0 ～ 50 ℃

工作壓力 1、2、5、10Kpa，視量程不同；

過載5×FS，破壞壓力10×FS

尺寸嵌入開孔直徑114 mm，厚度38.30mm

過程連接 1/8”錐形咀，共兩對（側面或背面）

顯示 4位0.8”數碼管，高亮紅色

模擬輸出 0-10V、4-20mA（三線）

輸出負載 ≤500Ω（電流型），≥2KΩ（電壓型）

通訊輸出 RS485、Modbus（9600-n-8-1）

電氣連接背面引出電纜或背面螺絲端子

繼電器 2×SPST，3A-30VDC/250VAC

或1×Buzzer蜂鳴器

穩定性 ±0.5%FS/Year

溫漂＜0.05% FS/ ℃ (零點),＜0.08% FS/ ℃ （滿量程）

響應時間 0.5 - 30s

電源 16-28VAC，16-35VDC

按鍵 3個輕觸按鍵

防護等級 IP65

認證 CE

重量約340g

選項配件

標配A - S0 配件（含內徑 5 mm軟管 2 m, 螺絲一組及安裝支架3個）可滿足基本的表面或盤面安裝。

另有A-S1，A -S2，A-S7-X配件可選，需單獨訂購，適合各種表面/盤面/嵌入式安裝，請參考配件產品說明。

安裝手冊

機構認證

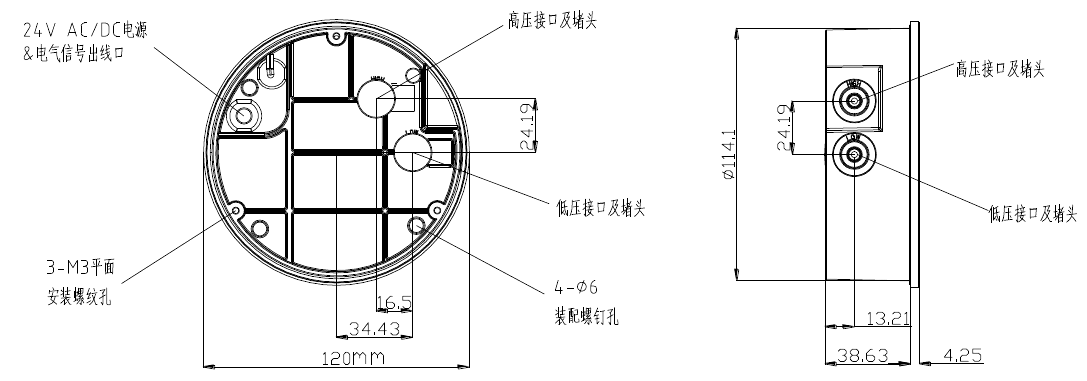

尺寸詳圖

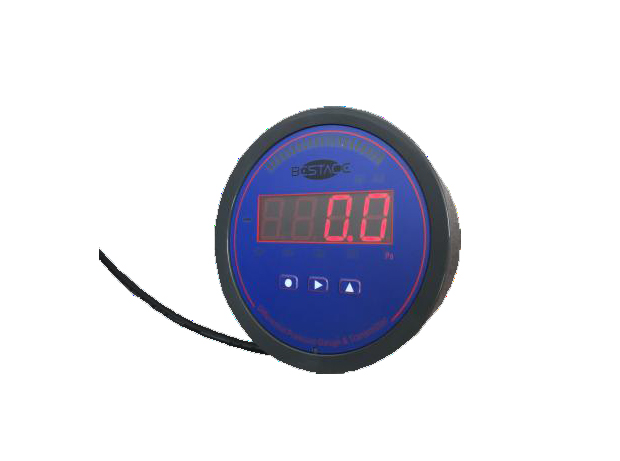

產品大圖

型號列表

Code	UNIT & Range
Code	Pa	Pa	kPa	in w.c.	mm w.c.	mbar
0	0-25	25.00	0.025	0.100	2.500	0.250
1	0-60	60.00	0.060	0.250	6.000	0.600
2	0-125	125.0	0.125	0.500	12.00	1.250
3	0-250	250.0	0.250	1.000	25.00	2.500
4	0-500	500.0	0.500	2.000	50.00	5.000
5	0-1000	1000	1.000	4.000	100.0	10.00
6	0-2500	2500	2.500	10.000	250.0	25.00
7	0-5000	5000	5.000	20.00	500.0	50.00
8	0-10000	10000	10.000	40.00	1000.0	100.00

注：1、五組工程單位的設置用按鍵操作，對應的LED燈會常亮。

2、零位在中間的定義：選型最后加Z。

如P3000S1***Z，代表滿量程60pa，零位在中間，即實際為-30-0-30pa。僅量程1~6可選。

產品選型

型號	P3000S					多功能數顯差壓變送器
量程		X				見量程表
弧形 LED顯示			0 1			N/A 弧形LED顯示
繼電器				0 1 2		N/A 2×SPST（單刀雙擲） 1×Buzzer（蜂鳴器）
輸出					0 1 2	N/A 0- 10V& 4-20mA RS485/Modbus

資料下載

BESTACE P3000S系列20V1.pdf
