Dwyer 差壓開關/表 3000MR/3000MRS系列

微差壓表和高低限位控制的組合

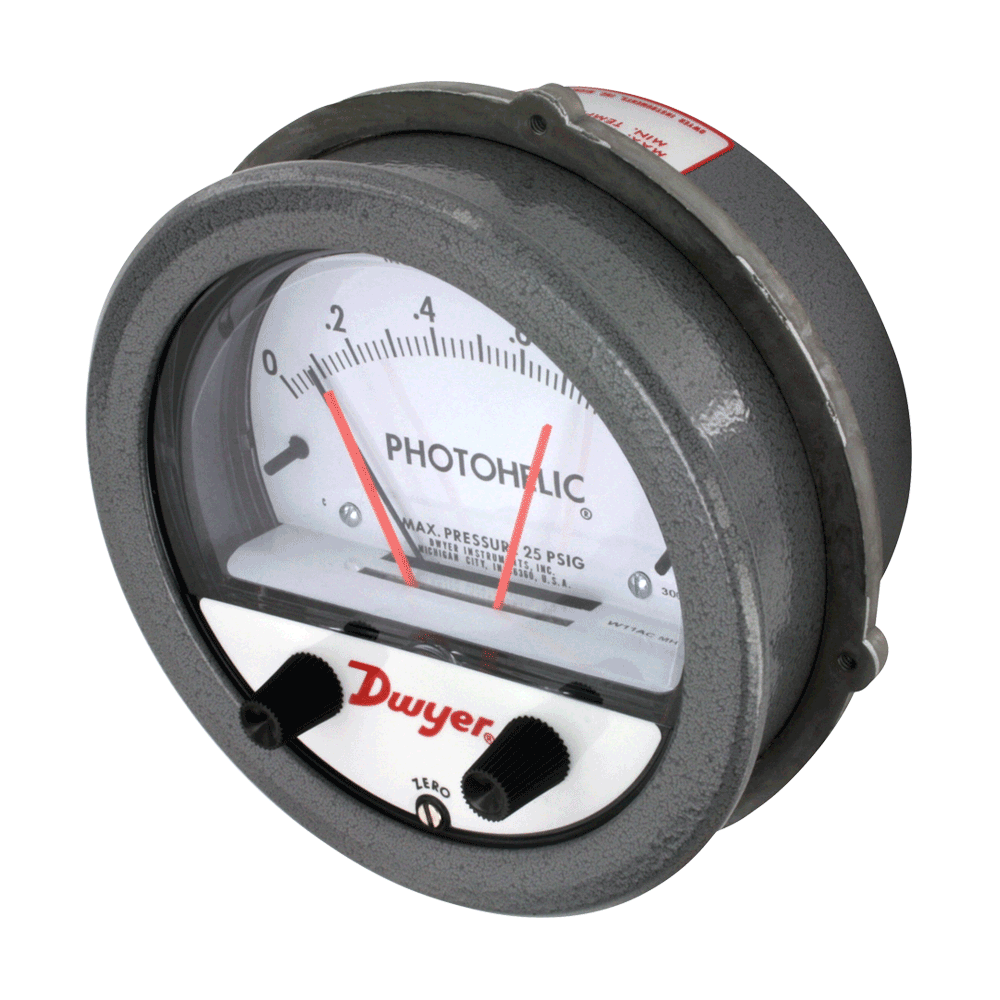

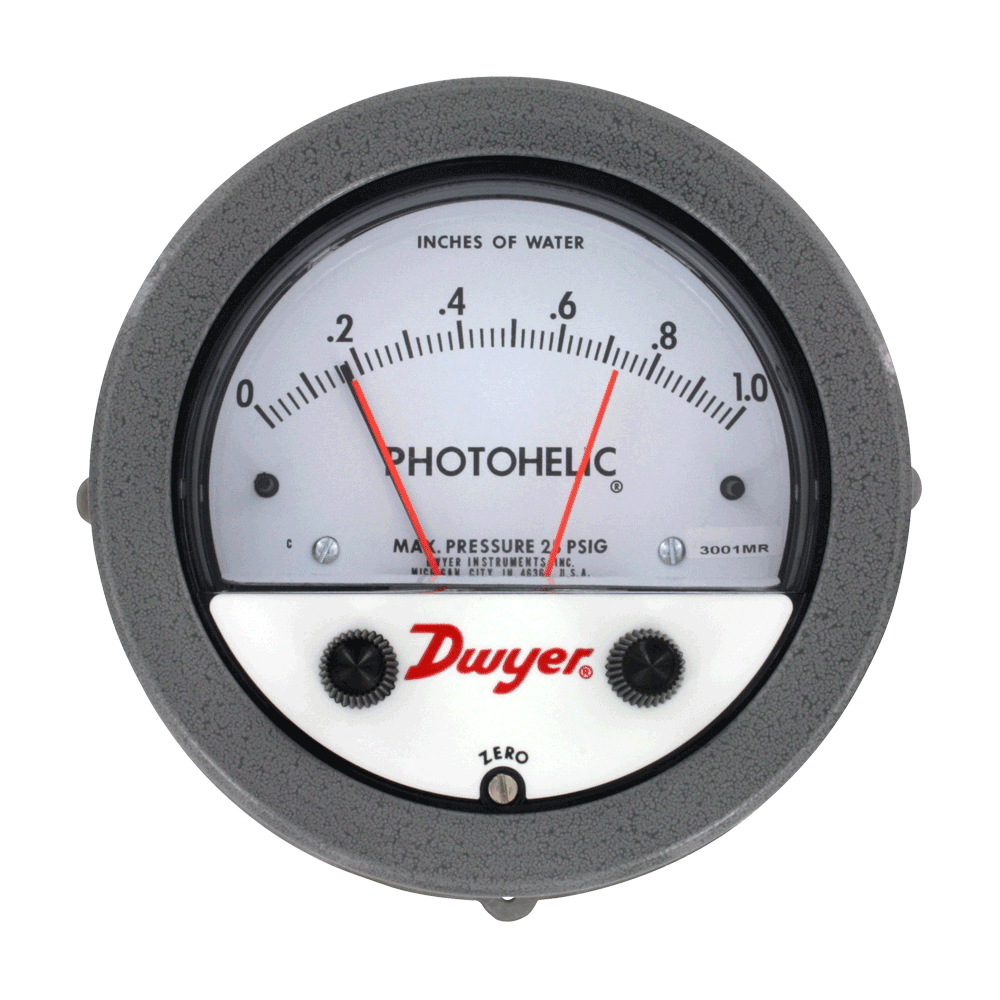

3000MR 3000MRS Photohelic? 開關/表把高精度、高重復性能的差壓開關與大表盤便于讀數的指針式差壓表結合到一起，采用了可靠耐用的的Magnehelic?設計理念。可通過儀表面板的旋鈕設置壓力開關設定點，壓力表讀數不受開關的影響，即使失電也能準確讀數。采用了固態技術大大減小了產品的體積和重量。可在13/16″(122mm)安裝孔中被嵌入安裝或用帶有的附件進行表面安裝。3000MR型采用了鍍金觸頭開關，特別適用于小功率無源電路。對于開關動作頻繁的應用場合，可選擇帶單刀單擲（常開）固態開關的3000MRS。有高低位開關，帶18英寸（45cm）長的電纜用于電氣連接。

3000MR 3000MRS Photohelic? 差壓表的精度是±2%，開關的重復精度是±1%，回差小于1%，比指針的寬度還窄。它可用于空氣或其它不可燃，無腐蝕的氣體，耐壓到25psig(1.725bar)。有耐壓35 psig(2.42bar)或耐壓80 psig (5.51bar)的特別結構選項。

包括附件：安裝環，卡環，18" (45 cm)電纜，兩個3/16"軟管到1/8"NPT轉換接頭，2個1/8"NPT堵頭，4個6-32 x 1-1/4"盤裝用螺釘，3個6-32 x 5/16"表面安裝用螺釘。

應用及案例

? 氣力輸送

? 空調系統

? 潔凈室

產品特色技術指標選項配件安裝手冊機構認證尺寸詳圖產品大圖型號列表訂貨選型

產品特色

? 儀表讀數不受開關操作的影響，即使在斷電時也會繼續讀取壓力

? 零點和量程的表外調整意味著在正常使用中不需要拆卸

? 固態設計允許在高循環速率應用中進行切換而不會降低性能

? 可選不銹鋼邊框與Magnehelic?壓力表安裝直徑相同，簡化了現場升級到Photohelic?開關/壓力表

技術指標

表技術指標

介質 空氣和不易燃，可兼容氣體

材質 請向廠家咨詢

精度滿刻度的±2%（3000- 0滿刻度的±3%），（3000-00滿刻度的+4%）

壓力范圍 -0.677 bar ~1.72 bar（-20" Hg. ~ 25 psig）

MP 選項：2.41 bar（35 psig），HP選項；5.52 bar（80 psig）

溫度范圍 -6.67~ 48.9 ℃（20 ~120 °F）

連接件 1/8" NPT 內螺紋（側面和背面相同）

尺寸表蓋4"（101.6 mm），5"（127 mm）內徑x 3-1/8"（79.38 mm）

重量 816 g（1.8 Ib）

開關技術指標3000MR

開關類型每個設定點具有1 個的C 繼電器（單刀雙擲）

繼電器觸點 1 個C 額定1.0A @ 30 VDC，0.3A @110 VDC 或者0.5A @ 125 VAC

鍍金純銀觸點－適用于無源電路

電氣接口 18"（46 cm）電纜組件帶有8 根導線；可選擇長度達到100'（30.5 m）

電源 24 VDC，±10% 校準

安裝定位膜片用于垂直方向；其他安裝定位請向廠家咨詢

設定點調節 表面可調旋鈕

機構認證 CE

開關技術指標3000MRS

開關類型每個設定點有一個固態繼電器

開關電壓 20-280 VAC （47 - 63 Hz）

開關電流 1.0 amp （AC）最大，0.01 mA（AC）最小，(2) SPST N.O.

電氣接口 18"（46 cm）電纜組件帶有6 根導線，可選擇長度達到100'（30.5 m）

電力要求 24 VDC，±10% 校準

安裝定位膜片用于垂直方向；其他安裝定位請向廠家咨詢

設定點調節 表面可調旋鈕

機構認證 CE

選項配件

配件
型號	描述
A-298	平板鋁制支架，用于3000MR/MRS 嵌入式安裝
A-370	安裝支架，嵌入式安裝3000MR/MRS 支架。或用來表面安裝。鋼制，灰色環氧表面
A-600	A-600 R/C 緩沖器：被推薦用于象線圈或者電流接觸器電感負載
配件-標準
描述
包括附件：安裝環，卡環，18"（45 cm）電纜，兩個3/16"軟管到1/8"NPT轉換接頭，2個1/8"NPT堵頭，4個6-32 x 1-1/4"盤裝用螺釘，3個6-32 x 5/16"表面安裝用螺釘

選項
訂購時添加后綴：	描述

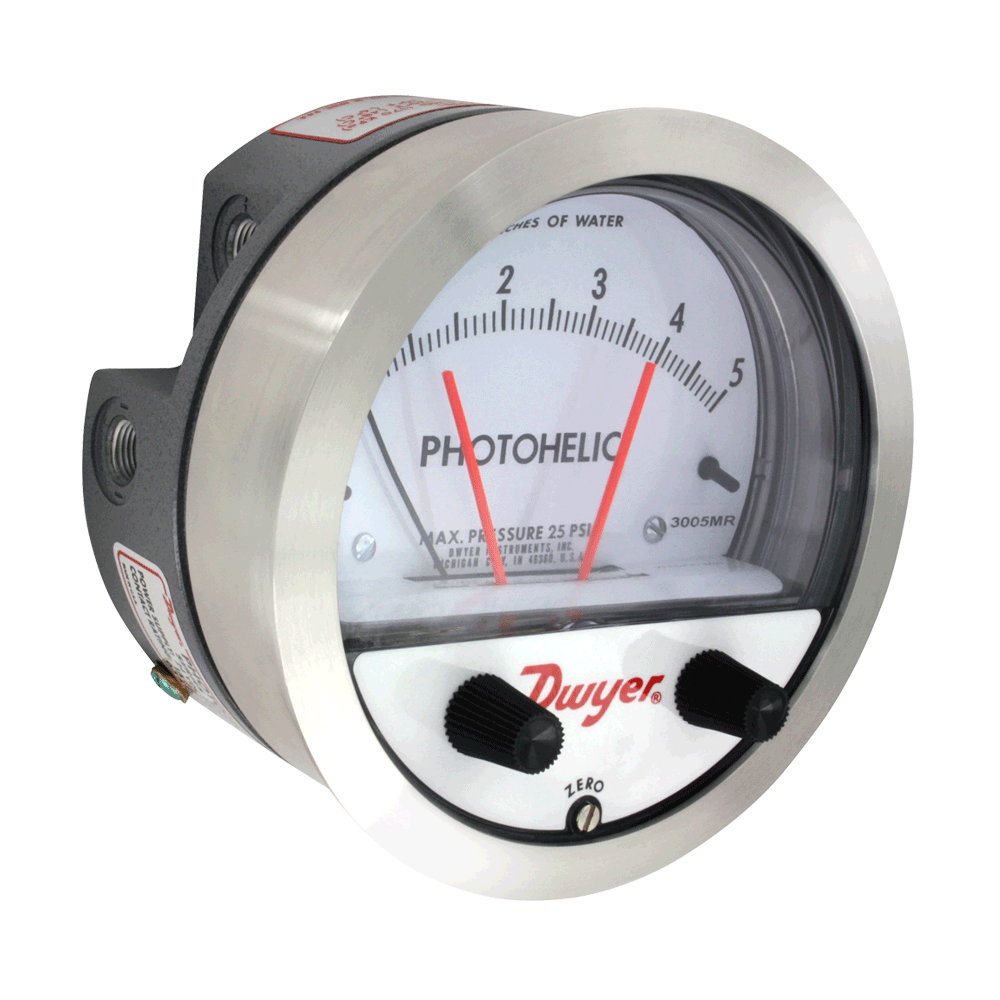

-SRH	304型帶不銹鋼邊框，背部兼容標準Magnehelic?壓力表安裝直徑
例如: 3001MR-SS
-TAMP	加強型旋鈕－自帶特殊的調節匙調節設定點
-LT	低溫選項在 -6.7 ℃（20 °F）以下使用
-MP	中壓將最大額定壓力至 35 psig（2.41 bar）
-HP	高壓將最大額定壓力至 80 psig（5.5 bar）
-WP	防熱外殼選項
-NIST	可溯源校準證書
例如：3001MR-NIST

產品大圖

型號列表

型號表
型號	量程,in w.c.	最小刻度	型號	量程,in w.c.	最小刻度
3000MR-00 3000MR-0 3001MR 3002MR 3003MR 3005MR 3010MR 3015MR 3020MR 3030MR 3050MR 3100MR	0 - 0.25 0 - 0.5 0 - 1.0 0 - 2.0 0 - 3.0 0 - 5.0 0 - 10 0 - 15 0 - 20 0 - 30 0 - 50 0 - 100	.005 .01 .02 .05 .10 .10 .20 .50 .50 1.0 1.0 2.0	3000MRS-00** 3000MRS-0* 3001MRS 3002MRS 3003MRS 3005MRS 3010MRS 3015MRS 3020MRS 3030MRS 3050MRS 3100MRS	0 - 0.25 0 - 0.5 0 - 1.0 0 - 2.0 0 - 3.0 0 - 5.0 0 - 10 0 - 15 0 - 20 0 - 30 0 - 50 0 - 100	.005 .01 .02 .05 .10 .10 .20 .50 .50 1.0 1.0 2.0
型號	量程,Pa	最小刻度	型號	量程,Pa	最小刻度
3000MR-60PA** 3000MR-125PA* 3000MR-250PA 3000MR-500PA	0 - 60 0 - 125 0 - 250 0 - 500	2.0 5.0 5.0 10.0	3000MRS-60PA** 3000MRS-125PA* 3000MRS-250PA 3000MRS-500PA	0 - 60 0 - 125 0 - 250 0 - 500	2.0 5.0 5.0 10.0
型號	量程,kPa	最小刻度	型號	量程,kPa	最小刻度
3000MR-1KPA 3000MR-3KPA 3000MR-4KPA	0 - 1.0 0 - 3.0 0 - 4.0	.02 .10 .10	3000MRS-1KPA 3000MRS-3KPA 3000MRS-4KPA	0 - 1.0 0 - 3.0 0 - 4.0	.02 .10 .10
型號	量程,mm w.c.	最小刻度	型號	量程,mm w.c.	最小刻度
3000MR-6MM** 3000MR-10MM* 3000MR-25MM 3000MR-50MM 3000MR-100MM	0 - 6 0 - 10 0 - 25 0 - 50 0 - 100	.20 .50 .50 1.0 2.0	3000MRS-6MM** 3000MRS-10MM* 3000MRS-25MM 3000MRS-50MM 3000MRS-100MM	0 - 6 0 - 10 0 - 25 0 - 50 0 - 100	.20 .50 .50 1.0 2.0
型號	量程,cm w.c.	最小刻度	型號	量程,cm w.c.	最小刻度
3000MR-20CM	0 - 20	.50	3000MRS-20CM	0 - 20	.50
