Dwyer 差壓表 2-5000系列

精度高，尺寸小，可靠性高，價格低

2-5000系列 Minihelic? II微差壓表結構緊湊，體積小，低價格，精度高，廣泛用于各種需要監測微差壓的場合。Minihelic?Ⅱ微差壓表是一款功能齊全的指針式差壓表，耐壓30psig，它是我們最小巧的微差壓表。只要在盤面開2-5/8”直徑的圓孔，就能方便的用于盤面安裝，標準配置為推入式接頭，也可選擇1/8”NPT外螺紋接頭。帶過壓安全保護功能，只要壓力低于耐壓值都不會損壞儀表。它的前面板和后罩板都可被移除，容易檢修和維護。

微差壓表采用了玻璃鋼鑄成的外殼，盤面為有機玻璃，使得它能夠經久耐用，并能承受更高的壓力。它的精度為5%，價格低，特別適用于OEM制造的各種設備，例如通風柜，醫用呼吸機，空氣取樣機，層流罩，空氣處理機等。 Minihelic?Ⅱ微差壓表最適合于那些那些不需要用到象Magnehelic&微差壓表那么高的精度，靈敏度和微小差壓測量的應用場合。

應用及案例

? 室內正壓監測

? 過濾器狀態現場指示

? 風柜風速

? 管道壓力

? 通風柜

? 醫用呼吸機

? 空氣取樣機

? 層流罩

? 空氣處理機

產品特色技術指標選項配件安裝手冊機構認證尺寸詳圖產品大圖型號列表訂貨選型

產品特色

? 外殼采用玻璃纖維加強的尼龍注模而成

? 指針檔塊采用模制橡膠以避免在指針過量程時損壞

? 廣角度透鏡表盤采用有機玻璃制作，可移除

? 鋁制刻度板采用石版印制，黑字白底，讀數清晰

? 末端為紅色的指針?lè)浅Ｐ涯浚潭菪S上

? 橫臂式配件將螺旋軸、螺旋軸承和指針軸裝配在一起

? 寶石軸承可使螺旋軸無摩擦運動

? 螺旋軸是由高磁導率的合金精密制成。配合寶石軸承，運動自如，用于轉動指針來指示刻度

? 螺旋軸配合寶石軸承，利用磁力轉動指針來指示刻度

技術指標

介       質    空氣及兼容氣體
材       質    請向廠家咨詢
外       殼    玻璃纖維尼龍；聚碳酸酯面板
精       度    在21.1°C（70°F）溫度下，滿刻度的±5%
壓力范圍    任一個壓力接口持續30 psig (2.067 bar)
溫度范圍    -6.67 至48.9°C（20 至120°F）
尺       寸    表盤直徑2-1/16‘’ (52.39 mm)
安裝方位    膜片用于垂直方向，其它位置方位請向廠家咨詢
連接件    軟管接頭，適用于3/16‘’ 內徑管道（標準），1/8‘’ NPT 外螺紋（可選擇）
重       量    170.1g（6 oz）

選項配件

選項
要訂購添加后綴	描述
-NPT	1/8"外螺紋NPT
例如：2-5001-NPT
-BB	底部表面裝有倒鉤
例如：2-5001-BB
-NIST	可溯源證書
例如：2-5001-NIST
-FC	工廠校準證書
例如：2-5001-FC

配件
型號	描述
A-302F-A	帶安裝法蘭的303SS的靜壓頭，3/16"橡膠或塑膠管，插入深度4“，包括安裝螺絲
A-434	便攜套件
A-489	4" 帶法蘭的平直靜壓頭
A-497	表面安裝支架
A-609	空氣過濾器組件
A-480	塑料靜壓噴嘴

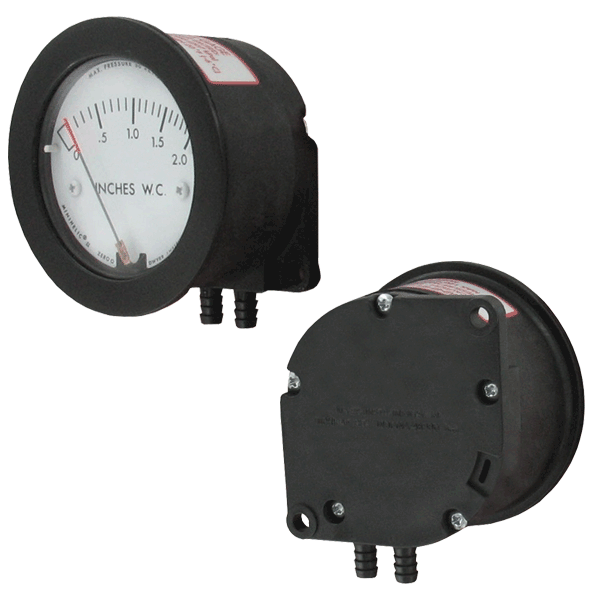

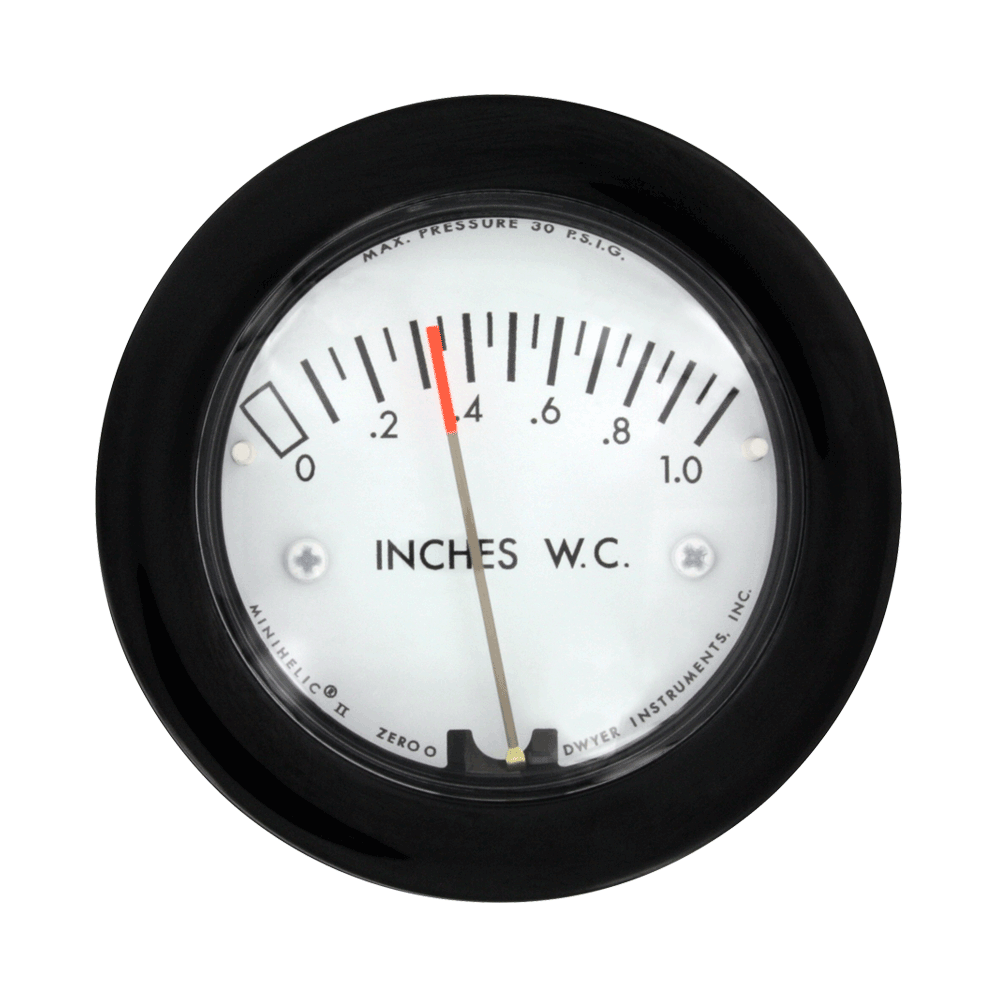

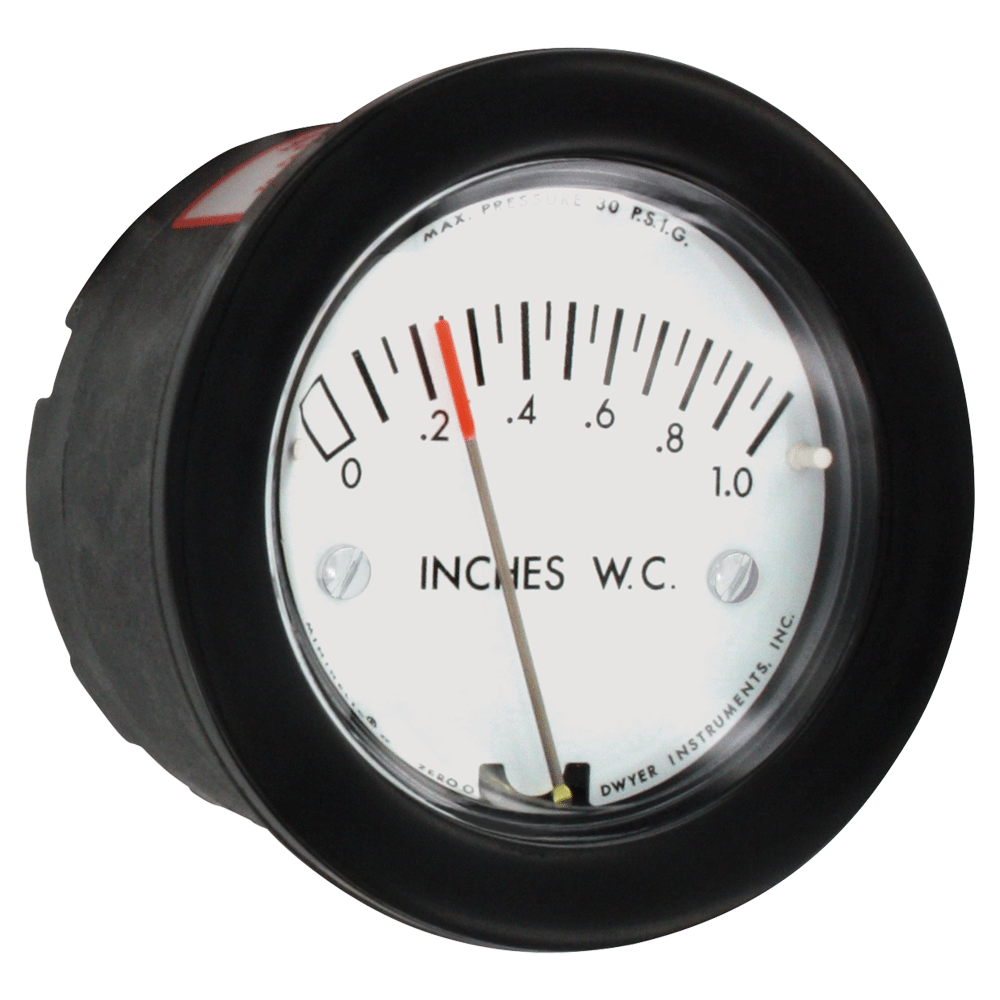

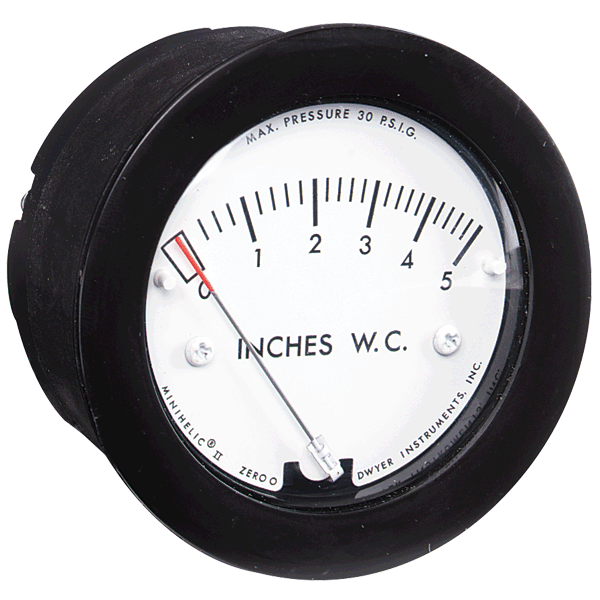

產品大圖

型號列表

型號列表
型號	量程, Inches of Water	型號	量程， MM of Water
2-5000-0	0-0.5	2-5000-25MM	0-25
2-5001	0-1.0	2-5000-50MM	0-50
2-5002	0-2.0	2-5000-100MM	0-100
2-5003	0-3.0	型號	量程， Pa
2-5005	0-5.0	型號	量程， Pa
2-5010	0-10	2-5000-125Pa	0-125
2-5020	0-20	2-5000-250Pa	0-250
2-5040	0-40	2-5000-500Pa	0-500
2-5060	0-60	型號	量程, PSI
2-5100	0-100	型號	量程, PSI
型號	量程,PSI	2-5000-1 kPa	0-1
2-5205	0-5	2-5000-3 kPa	0-3

訂貨選型

Model	Description
2-5000-0	Differential pressure gage, range 0-0.5" w.c.
2-5001	Differential pressure gage, range 0-1.0" w.c.
2-5002	Differential pressure gage, range 0-2.0" w.c.
2-5003	Differential pressure gage, range 0-3.0" w.c.
2-5005	Differential pressure gage, range 0-5.0" w.c.
2-5010	Differential pressure gage, range 0-10" w.c.
2-5020	Differential pressure gage, range 0-20" w.c.
2-5040	Differential pressure gage, range 0-40" w.c.
2-5060	Differential pressure gage, range 0-60" w.c.
2-5100	Differential pressure gage, range 0-100" w.c.
