能現場指示正壓，負壓或差壓，耐壓到500psig

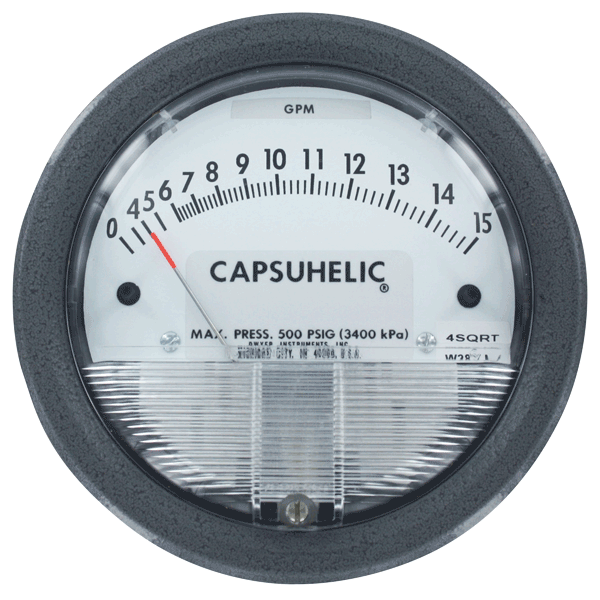

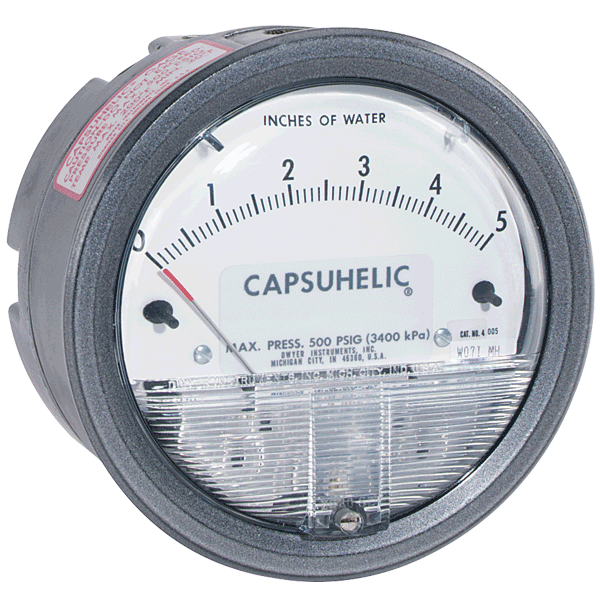

4000系列 Capsuhelic?液用差壓表可快速，準確地指示差壓，它能用于指示液體過濾器兩端的差壓，槽罐的液位，或用于其它任何需要正壓，負壓或差壓測量的場合。
采用了可靠耐用的Magnehelic&微差壓表的設計理念，結構簡單可靠，機芯無磨損，可精確讀數低到0.5英寸水柱，采用了密封膜盒，可在靜壓到500psig時,還可測出低于0.1英寸水拄的差壓。
精密的膜盒測量元件無需充液，可用于室外。可外部調整零點和量程，在校準或維護時，無需拆卸儀表。
注：可以用于氫氣，但在訂購時須選用Buna-N丁氰橡膠隔膜，工作壓力在35psi。
應用及案例
? 流體流量
? 儲液罐
? 過濾器壓降
? 真空或差壓
產品特色
? 密封膜盒允許高壓使用，且壓差很小
? 在外部調整零點和量程，不需要拆開壓力表
? 簡化的、無摩擦的活動部件，這使得滿刻度讀數最低達到 0.5 英寸水柱
? 隔膜驅動與填充的液體支持差壓表在戶外使用
介 質 鋁外殼：空氣及兼容氣體和油基液體
銅外殼：空氣及兼容氣體和水基液體
接濕材質 請咨詢我們
外殼材質 硬質鑄鋁標準；可選鑄銅外殼作為測量水或水基液體時的應用；
如需特殊膜片材質，請聯系我們
精 度 溫度21.1 ℃（70 °F）滿量程時為±3%；
（4200，4210，4215，4220，4300，4400和4500型為±4%）
壓力范圍 -20" Hg - 500 psig （-0.677 bar-34.4 bar）
溫度范圍 -6.67 ~ 93.3 ℃（20 ~ 200 °F）
尺 寸 4" （101.6 mm）表盤直徑
安裝方向 膜片垂直安裝，其它方位咨詢工廠
過程連接 1/4" NPT內螺紋，兩對高低壓接口：頂部接口用于空氣和氣體，
底部接口用于液體
重 量 1.45Kg（3 lb，3 oz）鋁外殼
3.54Kg（7 lb，13 oz）銅外殼
選項 | |
要訂購添加后綴： | 描述 |
-ASP | 可調信號標示 |
-B | 黃銅外殼 |
刻度膜 | 紅、綠、鏡面刻度或組合，請標明位置 |
-NIST | NIST可溯源校準證書 |
配件-標準 |
描述 |
兩個1/4″NPT堵頭，用于堵住多余的口；四個帶螺絲的安裝固定環和四個表面安裝螺絲 |
型號表 | |||
型號 | 量程 | 型號 | 量程 |
4005* | 0-5.0 in w.c. | 4310 | 5-0-5 in w.c. |
4006* | 0-6.0 in w.c. | 4330 | 15-0-15 in w.c. |
4010* | 0-10 in w.c. | 4205 | 0-5 psid |
4015* | 0-15 in w.c. | 4210 | 0-10 psid |
4020* | 0-20 in w.c. | 4215 | 0-15 psid |
4025* | 0-25 in w.c. | 4220 | 0-20 psid |
4030* | 0-30 in w.c. | 4616B** | 0-16 ft w.c. |
4040* | 0-40 in w.c. | 4635 | 0-35 ft w.c. |
4050* | 0-50 in w.c. | ||
4060* | 0-60 in w.c. | ||
4080* | 0-80 in w.c. | ||
4100* | 0-100 in w.c. | ||
4200* | 0-200 in w.c. | ||
*這些范圍只能用于垂直縮放位置 **僅適用于供水系統的黃銅外殼 | |||
配件 | |
型號 | 描述 |

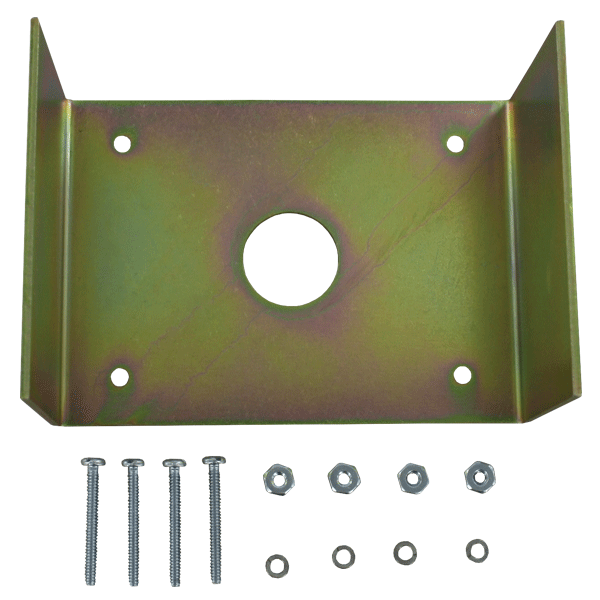

A-298 | 平面嵌入式安裝支架 |

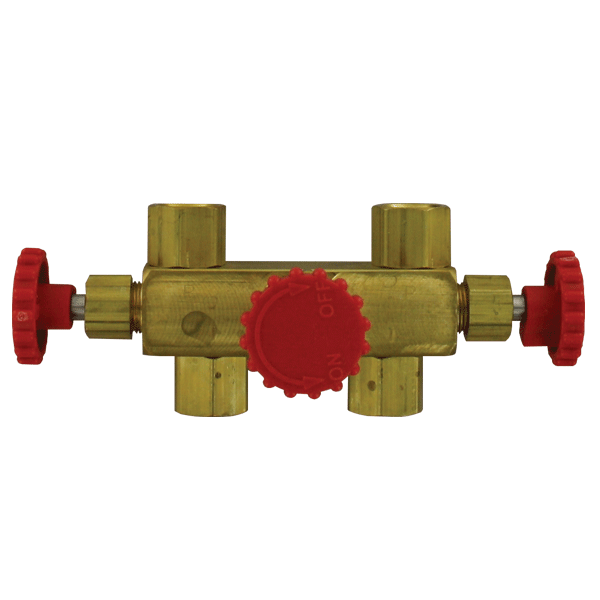

A-309 | 三通管匯閥門 |
A-314 | 排放接頭 |

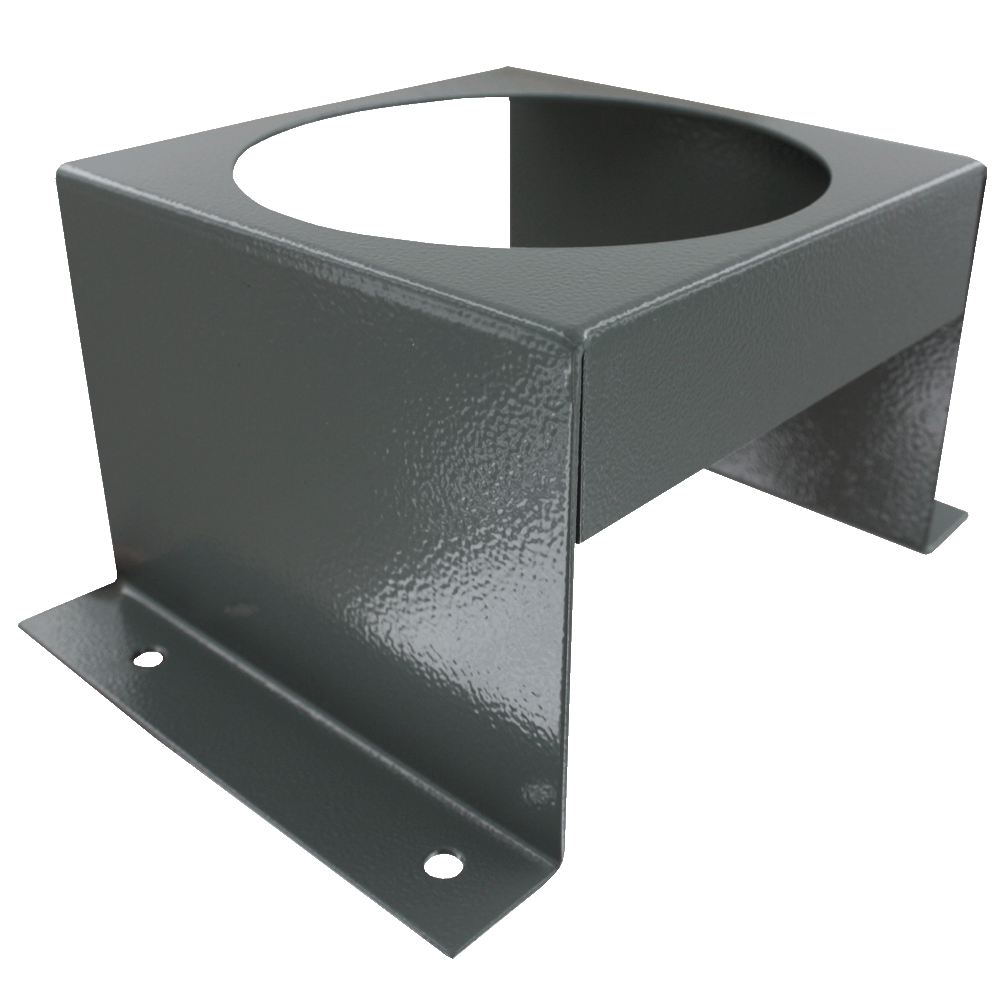

A-370 | 安裝支架 |

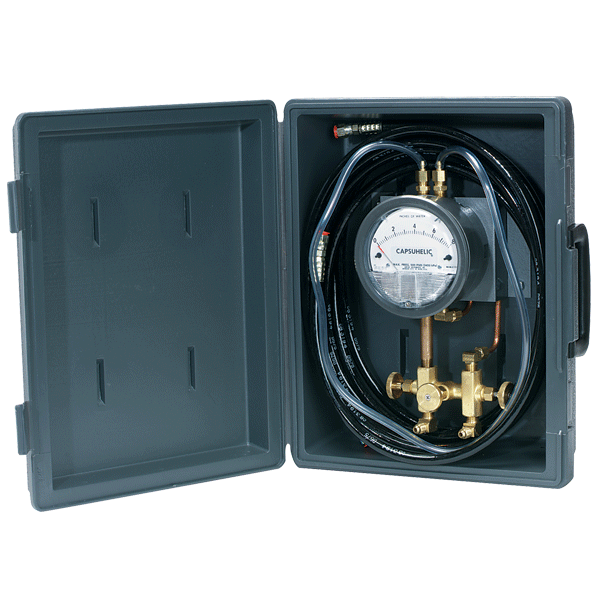

A-471 | 便攜式設備 |
A-496 | 嵌入式安裝支架 |
A-610 | 管道安裝套件 |
