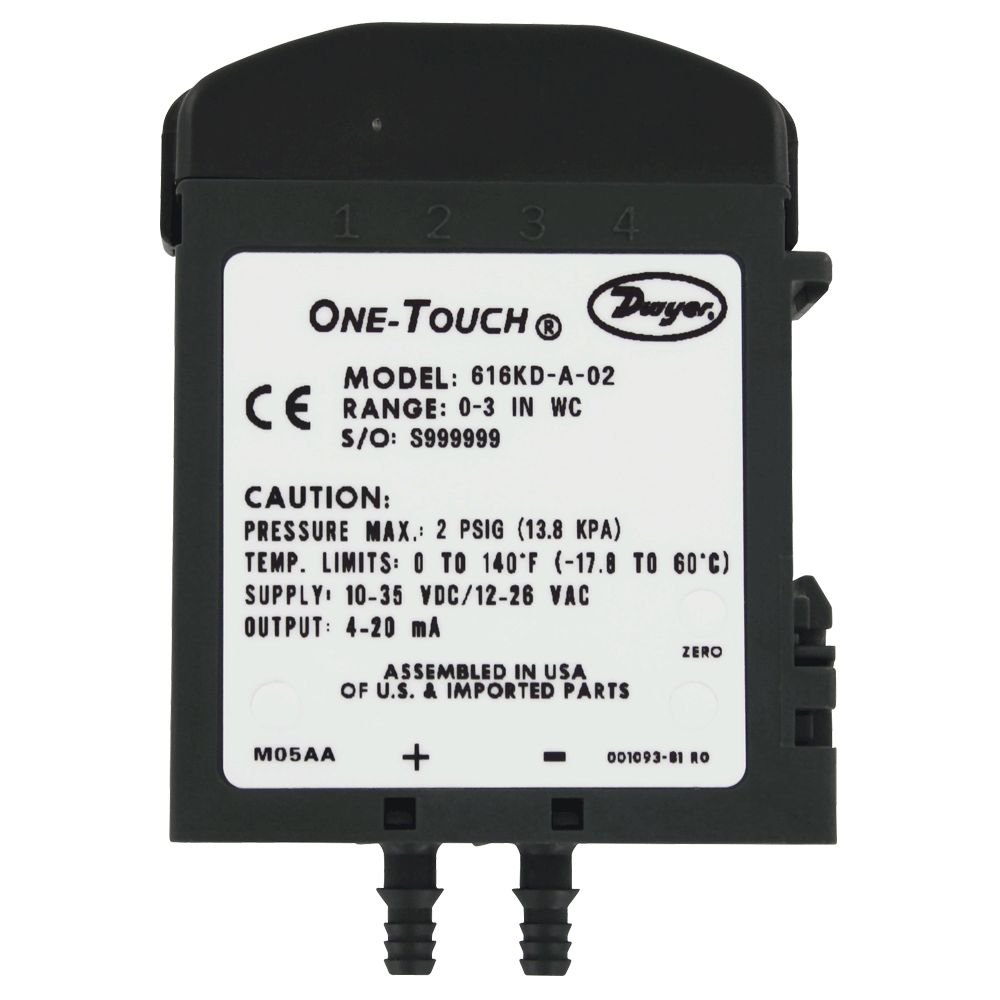

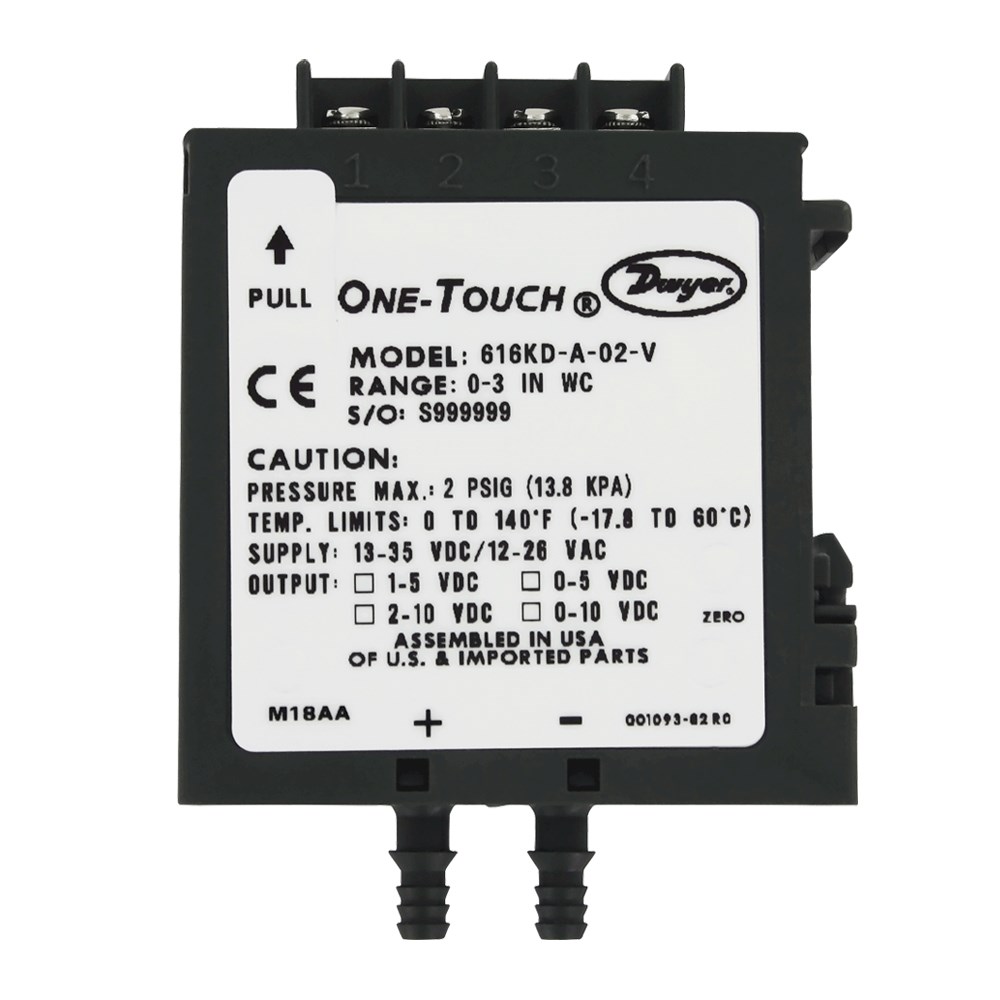

Dwyer 差壓變送器 616KD系列

產品特色

? 簡單的校準按鈕設置零點和量程，節省安裝時間和整個使用壽命

? 在成本效益和緊湊的設備中適合OEM，簡單和價值是關鍵

?  范圍和精度的選擇涵蓋了廣泛的應用，盡量減少組件和確定標準化的設計。

? 可選?1/8 NPT過程與金屬連接允許使用倒塔接頭的配件或壓縮配件用于金屬管材

?  可提供符合UL標準2043的備選靜壓箱額定單元

技術指標

介       質    空氣和不可燃， 兼容氣體

材       質    請咨詢我們

精       度     616KD-A精度為： ±0.25% FS；

                   616KD-B精度為：±1% FS；

                   616KD精度為：±2% FS

穩  定  性    ±1% 滿量程 / year

溫度范圍    0 ~ 140°F （-17.8 ~ 60 ℃）

補償溫度范圍    20 ~ 122°F （-6.67 ~ 50 ℃）

壓力范圍    2 psig （量程5 in w.c. 或以下）； 5 psig （量程10 - 40 in w.c.）

溫度影響    616KD-A： ±0.02% FS/°F； 616KD-B： ±0.04% FS/°F；616KD： ±0.06% FS/°F， 包括零點和量程

電源要求    4-20 mA輸出： 10 - 35 VDC （2線）或12-26 VAC （4線）；

                  5V輸出：10 - 35 VDC （3線）或12-26 VAC （4線）；

                 10V輸出： 13 - 35 VDC（3線）或12-26 VAC （4線） 用于 616KD A和B。

                 16 - 36 VDC （2 或 3線）： 20 - 28 VAC （3線） 用于616KD

輸出信號    4 - 20 mA 或 可現場選擇0-10， 0-5， 2-10， 1-5 volts

零點和量程調整： 按鍵

回路電阻     4-20 mA輸出 （DC）： 0 - 1250 Ω max；Rmax = 50（VpsDC-10） Ω；

                  4-20 mA輸出 （AC）：  0 - 1200 Ωmax；Rmax = 50（1.4 VpsAC-12） Ω；

                  電壓輸出：最小5K Ω

電流消耗    616KD A 和 B 最大24 mA。616KD最大 21 mA

電氣連接    螺絲接線排

過程連接    寶塔型， 雙尺寸1/8" & 3/16" （3 mm 和 5 mm）內徑橡膠或乙烯管

外殼防護    NEMA 1 （IP20）

安裝方向    垂直，壓力連接口朝下

重       量    1.8 oz （51 g）

認       證    CE

安裝方向    垂直，壓力連接口朝下

重       量    1.8 oz （51 g）

認       證    CE

選項配件

安裝手冊

機構認證

CE Approval (616KD).pdf

CE Approval (616KD-A_B).pdf

CE Approval (616KD-LR).pdf

RoHS Letter of Compliance.pdf

尺寸詳圖

尺寸圖-Adobe Reader in format.pdf

尺寸大圖

型號列表

訂貨選型
