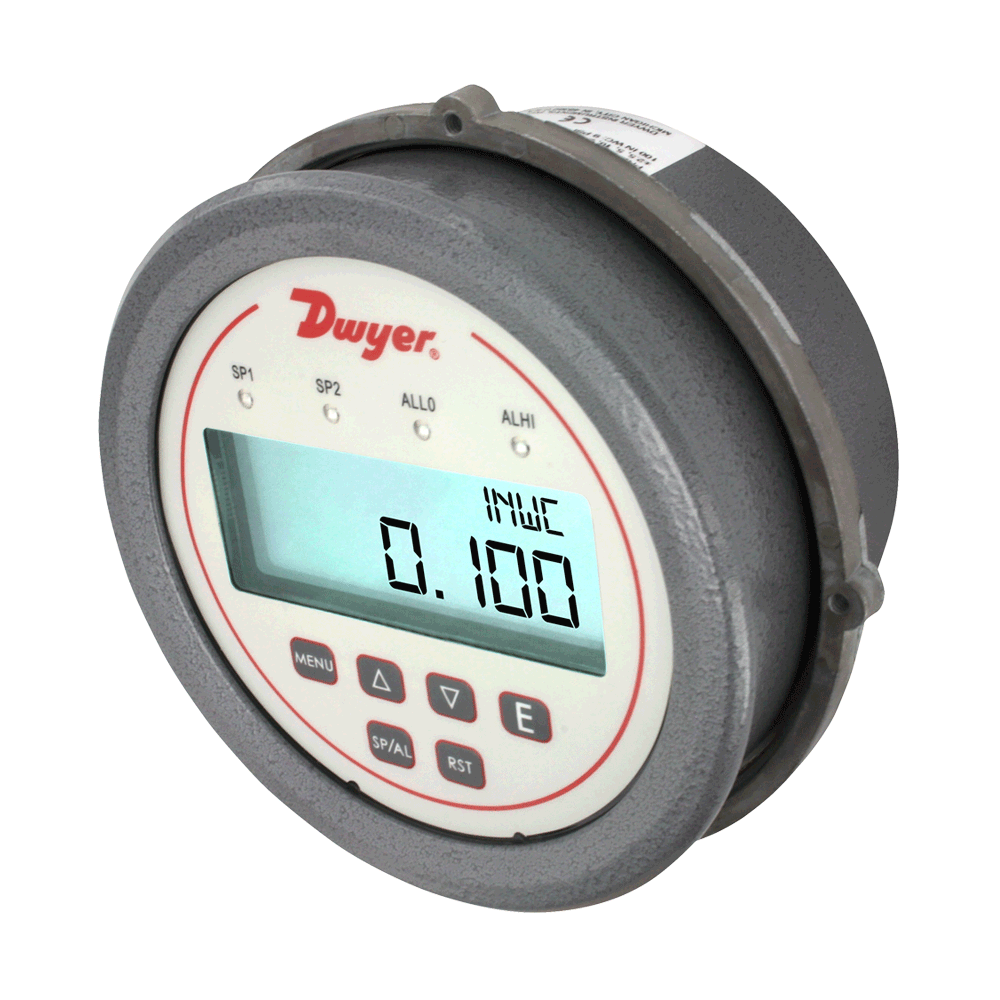

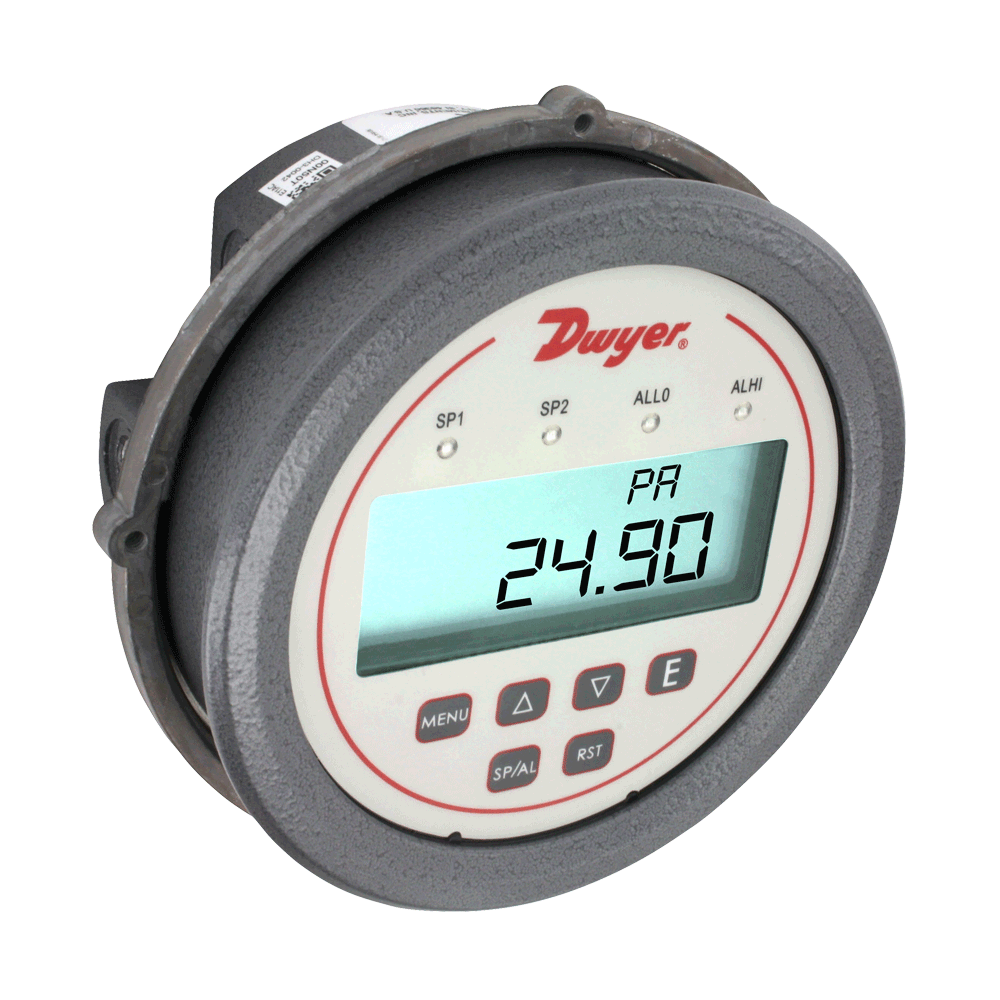

Dwyer 微差壓控制器 DH3系列（已停產，替代型號為DHC）

和Photohelic?尺寸一樣的數顯微差壓控制器，有用于流量測量的開方輸出

DH3系列Digihelic?微差壓控制器是一款三合一的組合儀表，它將數顯表，控制開關和變送器組合成一體。這樣組合不僅僅節約了倉儲空間，還節省了安裝費用和時間。Digihelic?微差壓控制器最適用于測量差壓，風速或風量的應用場合。量程低至0.25到2.5英寸水柱的范圍時精度為1%，量程大于或等于5英寸水柱時的精度為0.5%，還可以有正負組合量程。

Digihelic?微差壓控制器可選各種通用的壓力，風速，風量工程單位，它帶有2個單刀雙擲的開關，可調回差，并且還輸出可對應量程的4-20mA輸出信號。

采用面板上的按鍵編程配置非常容易：安全設置，工作方式選擇（壓力，風速或風量），工程單位選擇，K系數選擇，圓管方管選擇，報警設定點設置，手動自動復位選擇，報警延遲，峰谷值記錄，數字阻尼，4-20mA對應量程等等。

應用及案例

? 風管風量

? 過濾器狀態

? 風管或建筑物內靜壓

? 風門和風機控制

產品特色技術指標選項配件安裝手冊機構認證尺寸詳圖產品大圖型號列表訂貨選型

產品特色

? 三合一組合儀表一個產品可取代多個，從而節省庫存，安裝時間和費用。

? 即使在極低量程內，滿量程精度為1%，對于高于5 in w.c.的量程精度為0.5%。具備更高的測量精度。

? 安全的菜單程序設計成只為有經驗的技術人員使用

? 可選不銹鋼表圈與Magnehelic?差壓表的安裝直徑相同，簡化了現場升級為DH3差壓控制器。

技術指標

適用介質：空氣和不可燃，兼容氣體

材質：請咨詢我們

外殼材料：壓鑄鋁表殼和表圈

精度：0.25 in和±0.25 in w.c. 量程：±1.5%；

0.5 in - 5 in w.c. 和對應的雙向量程（除 ±2.5 in w.c.）：±1%；

所有其它量程：±0.5% @ 77°F （25°C）包括滯后和可重復性（經過1小時的預熱）

穩定性：每年< ±1%

壓力限制：量程≤ 2.5 in w.c.: 25 psi；

±2.5", 5 in w.c.: 5 psi；

10 in w.c.: 5 psi；

25 in w.c.: 5 psi；

50 in w.c.: 5 psi；

100 in w.c.: 9 psi

溫度限制：32 - 140°F （0 - 60°C）

補償溫度范圍：32 - 140°F （0 - 60°C）

溫度影響：0.020%/°F （0.036/°C）從 77°F （25°C）

對于0.25 in 和±0.25 in w.c. 量程：±0.03%/°F （±0.054%/°C）

電源要求：12 - 28 VDC, 12 - 28 VAC 50 - 400 Hz

電源消耗：最大3VA

輸出信號：4 - 20 mA DC，最大900 Ω

零點和量程調整：通過菜單調整。

響應時間：250ms（阻尼設定-1）

顯示：背光4位LCD，0.4"高度LED指示燈，用于設定點和報警狀態指示

電氣連接：1/8" 內螺紋NPT。側面或背面連接

安裝方向：垂直地面安裝

尺寸：5" （127 mm）外徑 x 3-1/8" （79.38 mm）

-SS表圈：4-3/4''（120.7mm）外徑x2-21/32（67.5mm）

重量：1.75 lb （794 g）

機構認證：CE

開關技術指標

開關類型：2單刀雙擲繼電器

電氣額定值：1 A @ 30 VAC/VDC

設定點調整：采用面板上的按鍵可調

選項配件

選項
要訂購添加后綴：	描述

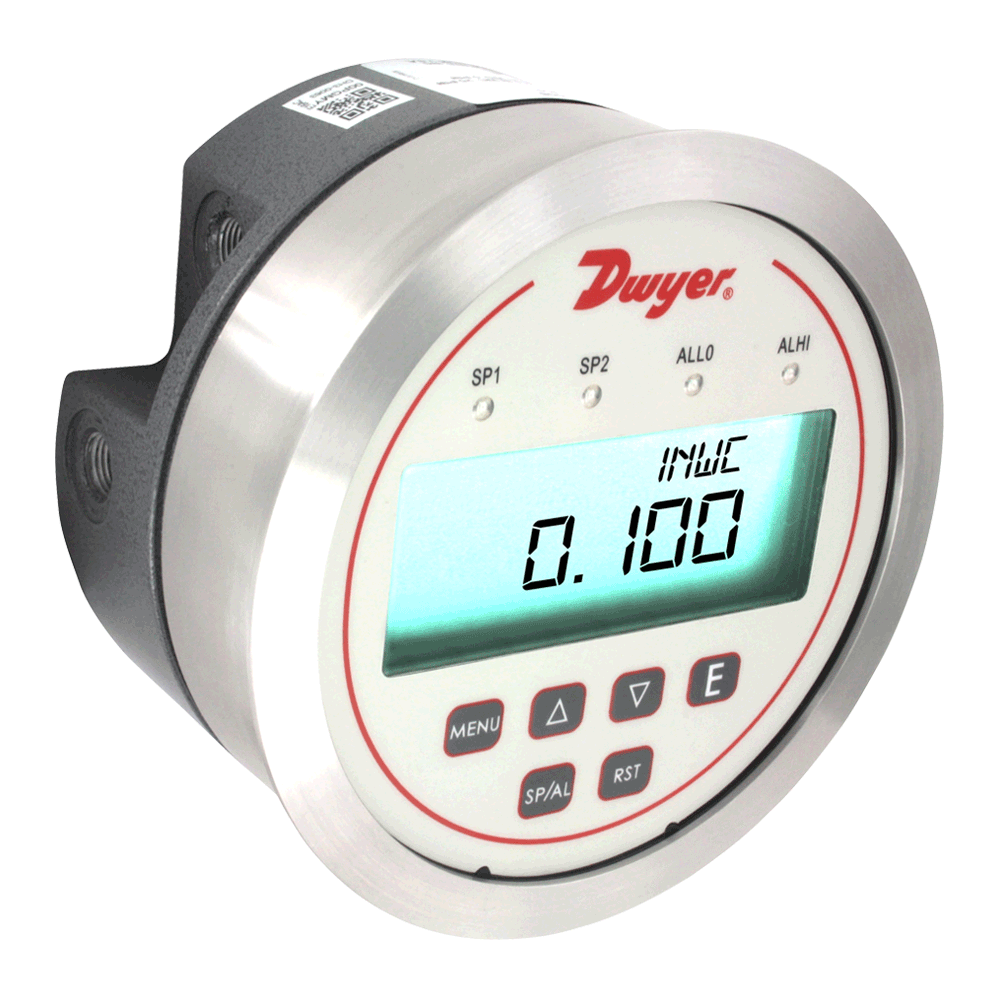

-SS	304磨砂不銹鋼表圈。+和Magnehelic?差壓表兼容。
例：DH3-004-SS
-NIST	NIST可溯源校準證書
例：DH3-004-NIST
-FC	工廠校準證書
例：DH3-004-FC

配件
型號	描述
A-298	嵌入式安裝支架
A-301	用于1/4''金屬管連接的靜壓取壓頭
A-302	用于3/16''和1/8''內徑塑料或橡膠管的靜壓取壓頭
A-302F-A	303不銹鋼靜壓取壓頭帶安裝法蘭；用于3/16''內徑橡膠或塑料管；4''插入深度；包括安裝螺釘
A-370	嵌入式安裝支架；然后支架用于表面安裝；鋼制灰色環氧面漆
A-489	4''直式靜壓取壓頭帶法蘭

安裝手冊

機構認證

CE Approval.pdf

RoHS Letter of Compliance.pdf

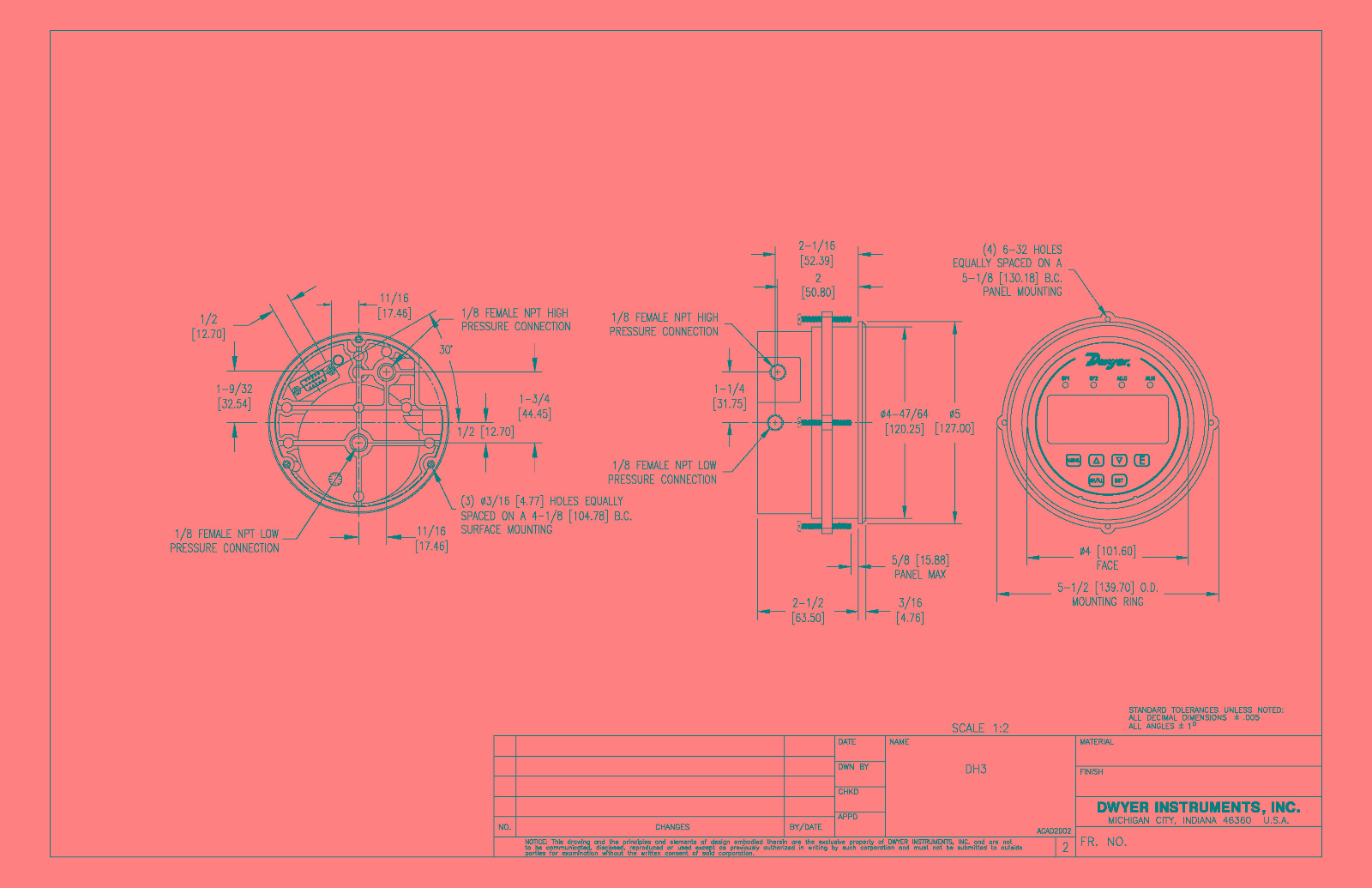

尺寸詳圖

尺寸圖-DH3_DD.pdf


產品大圖

型號列表

型號表
型號	量程	型號	量程
DH3-002 DH3-003 DH3-004 DH3-005 DH3-006 DH3-007 DH3-009	0 - 0.25 in w.c. 0 - 0.5 in w.c. 0 - 1 in w.c. 0 - 2.5 in w.c. 0 - 5 in w.c. 0 - 10 in w.c. 0 - 25 in w.c.	DH3-010 DH3-011 DH3-013 DH3-014 DH3-015 DH3-016 DH3-017 DH3-018	0 - 50 in w.c. 0 - 100 in w.c. 0 - ±0.25 in w.c. 0 - ±0.5 in w.c. 0 - ±1 in w.c. 0 - ±2.5 in w.c. 0 - ±5 in w.c. 0 - ±10 in w.c.
風速和風量不適用于正負組合量程型號以及DH3-010和DH3-011。
