Dwyer 活塞式差壓表 PTGD系列

高精度，耐高靜壓

?PTGD系列差壓活塞式壓力表可用于測量過濾器、過濾器、泵性能測試和熱交換器壓降監測。其簡單、堅固的設計具有耐候和耐腐蝕的表殼前部帶有防碎透鏡。系列PTGD包含一個提供不同壓差的活塞傳感元件滿量程精度為±2%。由鋁或316不銹鋼和提供兩個1/4?內螺紋NPT端部連接，系列PTGD提供超量程防護等級為3000 psig（200 bar）或6000 psig（400 bar），具體取決于模型。標準型號帶有串聯連接。背面或底部連接也可以使用。

應用及案例

? 過濾器壓降

? 粗濾器

? 泵性能測試

? 熱交換器壓降

產品特色技術指標選項配件安裝手冊機構認證尺寸詳圖產品大圖型號列表訂貨選型

產品特色

? 堅固耐用、防風雨和防腐蝕的設計支持在惡劣環境中使用

? 根據型號，超過保護范圍，高達6000 psig（400 bar）允許高壓應用

? 連接選擇的靈活性適合最復雜的設計

技術指標

介質兼容氣體和液體

材質表殼：鋁或316不銹鋼；活塞：鋁或316不銹鋼；彈簧：302不銹鋼；密封件：丁腈橡膠（標準）；聚四氟乙烯，陶瓷磁鐵；刻度盤：尼龍6 30%玻璃填充表殼

窗戶亞克力

精度 ±2% FS

溫度范圍 176°F（80 ℃）

壓力范圍鋁體3000 psi（206 bar）；不銹鋼6000 psi（413 bar）

尺寸 2.5"（63 mm）或4.5"（115 mm）

安裝方向安裝在任何位置

工藝連接 1/4" 內螺紋NPT端部連接標準；1/4" 內螺紋提供NPT背面或底部連接。所有款式均提供1/4" BSP

重量鋁：2.5" 0.88 lb（399 g）；4.5" 1.35 lb（612 g）；

不銹鋼：2.5" 1.75 lb（794 g）；4.5" 2.3 lb（1.04 kg）

選項配件

安裝手冊

Instruction Manual.pdf

機構認證

尺寸詳圖

尺寸圖-Adobe Reader in format.pdf

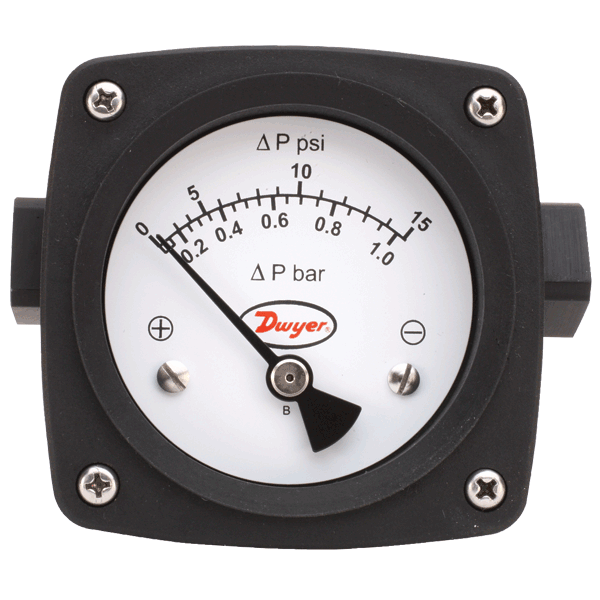

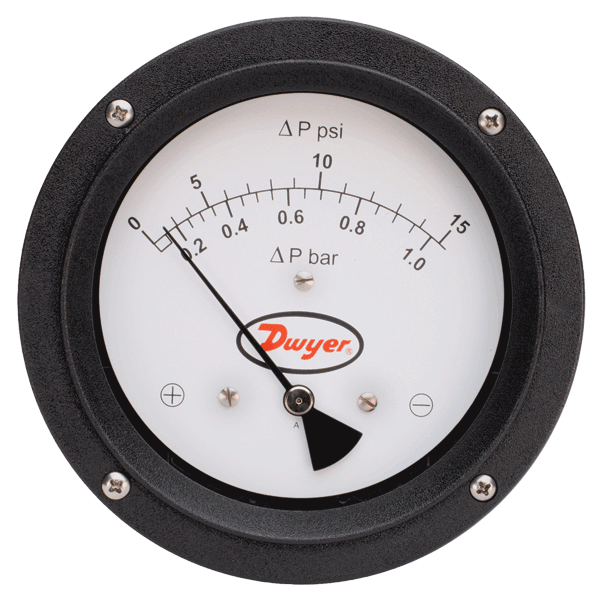

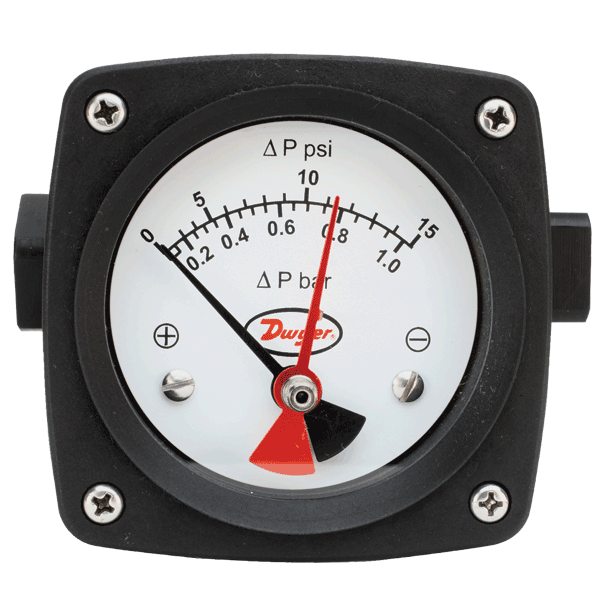

產品大圖

型號列表

型號表
型號	描述	量程
PTGD-AA01A	2.5" 鋁	0 - 5 psid (0.25 bar)
PTGD-AA02A	2.5" 鋁	0 - 10 psid (0.75 bar)
PTGD-AA03A	2.5" 鋁	0 - 15 psid (1 bar)
PTGD-AA04A	2.5" 鋁	0 - 20 psid (1.6 bar)
PTGD-AA05A	2.5" 鋁	0 - 25 psid (1.6 bar)
PTGD-AA06A	2.5" 鋁	0 - 30 psid (2 bar)
PTGD-AA07A	2.5" 鋁	0 - 40 psid (3 bar)
PTGD-AA08A	2.5" 鋁	0 - 50 psid (3.5 bar)
PTGD-AA09A	2.5" 鋁	0 - 60 psid (4 bar)
PTGD-AA10A	2.5" 鋁	0 - 80 psid (5.5 bar)
PTGD-AA11A	2.5" 鋁	0 - 100 psid (7 bar)
PTGD-AA12A	2.5" 鋁	0 - 150 psid (10 bar)
PTGD-SA01A	2.5" 不銹鋼	0 - 5 psid (0.25 bar)
PTGD-SA02A	2.5" 不銹鋼	0 - 10 psid (0.75 bar)
PTGD-SA03A	2.5" 不銹鋼	0 - 15 psid (1 bar)
PTGD-SA04A	2.5" 不銹鋼	0 - 20 psid (1.6 bar)
PTGD-SA05A	2.5" 不銹鋼	0 - 25 psid (1.6 bar)
PTGD-SA06A	2.5" 不銹鋼	0 - 30 psid (2 bar)
PTGD-SA07A	2.5" 不銹鋼	0 - 40 psid (3 bar)
PTGD-SA08A	2.5" 不銹鋼	0 - 50 psid (3.5 bar)
PTGD-SA09A	2.5" 不銹鋼	0 - 60 psid (4 bar)
PTGD-SA10A	2.5" 不銹鋼	0 - 80 psid (5.5 bar)
PTGD-SA11A	2.5" 不銹鋼	0 - 100 psid (7 bar)
PTGD-SA12A	2.5" 不銹鋼	0 - 150 psid (10 bar)
注意: 對于4.5" 的表盤，鋁材質-AA換為-AC，不銹鋼材質 -SA換為-SC。
對于背部或底部連接以及內螺紋BSP，請與我們聯系。
