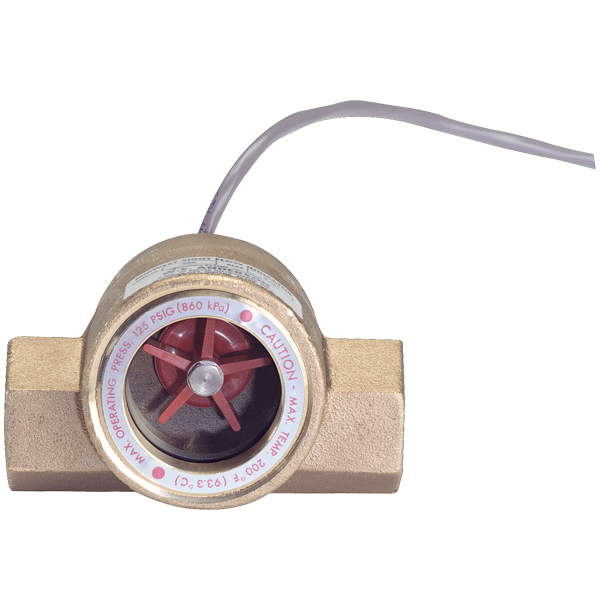

Dwyer 可視流量指示器/變送器 SFI-100T系列

流量和累計輸出

SFI-100T目視流量指示器和變送器系列是一種低成本和耐用的流量變送器，結合了我們流行的100系列目視流量指示器與我們的a - 711t輸出傳感器，用于目視和遠程監控流量。a - 711t輸出傳感器有兩個脈沖電壓信號，一個提供5 VDC脈沖，另一個脈沖的輸入電源電壓使用，范圍從8-28 VDC和脈沖輸出與流量成比例的頻率變化。

應用及案例

? 冷卻和潤滑循環系統

? 暖通空調系統

? 監控冷水或熱水流量

? 監控冷卻器中的水流量

產品特色技術指標選項配件安裝手冊機構認證尺寸詳圖產品大圖型號列表訂貨選型

產品特色

? 由堅固的實心黃銅主體和鋼化玻璃窗制成

? 亮紅色的葉輪可很好地顯示通過窗戶的流量

? 可以輕松擰開前窗以清理視線指示器

? 不受紫外線影響的全天候防水外殼，非常適合戶外應用

技術指標

介質 兼容性液體

材質 主體：黃銅；視窗：玻璃；轉輪：紅色抗紫外線的PBT；轉輪銷：316 不銹鋼；壓緊墊片：300 系列不銹鋼；墊圈：丁納橡膠-N

溫度范圍 -29 ~ 93℃（-20 ~ 200°F）

壓力范圍 125 psi（8.62 bar）

最大粘滯度 200 SSU

重量 SFI：0.7 Kg（1.5 lb）；

帶A-711T：0.8 Kg（1.8 lb）

電氣特性（對A-711T 選項）：

溫度范圍 -29~100℃（-20 ~ 212 °F）

電源 8 - 28 VDC

輸出信號 白線：5 VDC；

綠色引線：8 - 28 VDC，相當于電源電壓脈沖頻率與流速大小成比例

精度 ±5% FS

頻率輸出范圍 0 - 100 Hz

安裝方向水平

電源接頭黑線：地線；白線：5 VDC；

綠線：8 - 28 VDC；紅線：8 - 28 V DC

選項配件

安裝手冊

Instruction Manual.pdf

機構認證

尺寸詳圖

Adobe Reader in format.pdf

產品大圖

型號列表

型號表
型號	描述	量程 GPM（LPM）	NPT內螺紋連接
SFI-100T-1/2-A711T	黃銅指示器件，帶有A-711T傳感器	2 - 20 （7.6 - 75.5）	1/2"
SFI-100T-3/4-A711T	黃銅指示器件，帶有A-711T傳感器	3 - 35（11.4 - 132.5）	3/4"
A-711T	傳感器輸出件	-	-
