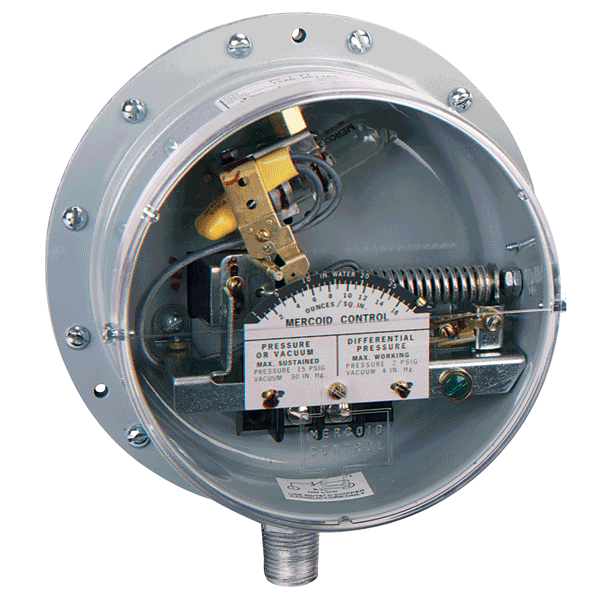

Dwyer 氣體差壓開關 PG系列

外部調整設定點，全密封快開開關或水銀開關

大型敏感膜片和可靠的，經過時間驗證的機械設計結合在系列PG壓力/差壓開關中。與空氣和其他兼容的氣體使用，他們具有優秀的±1%的滿刻度重復性，清晰易讀的刻度和方便的外部設定值調整。

多種切換選項保證了應用靈活性，包括SPST、SPDT、DPST和DPDT;在增加壓力、真空或差值時開啟或關閉。PR和PRL型號增加或減少壓力手動復位操作。水銀開關或密封開關可用于高濕度的地方。如果振動或其他因素妨礙使用汞，可以提供快速開關。標準外殼是NEMA-1?？蛇x配外殼，滿足耐候性和防爆要求。

應用及案例

? Natural, manufactured or LP gas applications

產品特色技術指標選項配件安裝手冊機構認證尺寸詳圖產品大圖型號列表訂貨選型

產品特色

? Clear easy-to-read scale and external set point adjustment simplifies operation and trouble shooting

? Large diaphragm provides accuracy for precise control

? Multiple switching options meet the design of applications

技術指標

材質：Fairprene，黃銅，鋼，和鋁
溫度范圍：-10 至180°F （-23 至82°C）

壓力范圍：

單壓力用于“高”端：

持續壓力：15 Psig（1.0 Bar）

沖擊壓力：（20 Psig（1.4 Bar）

差壓：

持續壓力，量程P1：2 Psig（.14 Bar）

持續壓力，量程P2：10 Psig（0.7 Bar）

防護指標：普通用途?？蛇x擇全天候和防爆

重復性：滿量程的±1%

開關類型：SPST 水銀開關，SPDT 水銀開關，SPDT 快速開關，或SPDT 密封快速開關。可選擇DPDT。

電氣指標：SPDT 水銀：4A @ 120 VAC/VDC, 2A @ 240VAC/VDC. SPST 水銀：6A @ 120 VAC/VDC, 3A @ 240VAC/VDC. SPDT 快速：15A @ 120 VAC, 8A @ 240 VAC, 0.5A@ 120 VDC, 0.25A @ 240 VDC. SPDT H.S. 鍍銀快速：5A @125/250 VAC, 30 VDC Resistive. SPDT H.S. 鍍金快速：1A @125 VAC, 30 VDC Resistive

電氣連接：旋緊型

導管接口：對1/2?（12.7 Mm）集線管，7/8?（22.23 Mm）孔

連接件：1/2? NPT 外螺紋和1/8? NPT 內螺紋為使用單正壓或高差壓，1/8? NPT 內螺紋為使用單真空或低差壓

安裝定位：垂直

設定點調節：外部螺絲

重量：4.5 Lb（2 Kg）

死區：見型號表

機構認證：對水銀開關型號，UL，CSA，FM 認證。僅快速開關型有UL認證
