NEMA 4(IP66)防護，帶大屏LCD顯示，可開方輸出流量信號

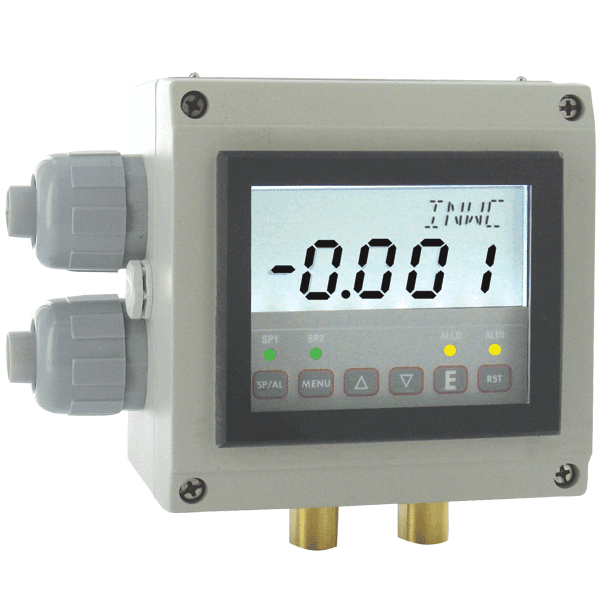

DHII系列Digihelic?微差壓控制器 組合了標準的微差壓控制器的所有功能，防護外殼的級別達到NEMA 4 (IP66)。
它組合了2個單刀雙擲的開關，4-20mA輸出，Modbus通訊，4位LCE大屏顯示于一體。可移除的接線排很方便地在外部接線后再直接卡入電路板上，方便簡單，節約了安裝時間。
DHII系列 Digihelic?微差壓控制器的NEMA 4 (IP66)的防護使得它可用于室外安裝，特別是用于樓頂安裝的空氣處理機。它也可采用表面安裝的方式用于潔凈室，或其它特殊的場合。
? 空氣處理程序
? 清潔房間
? NEMA 4外殼可以在室外或室內使用水
? 大型背光液晶顯示提供了遠距離的本地閱讀
? 可拆卸的接線端子，減少布線困難，節省安裝時間
介 質 空氣和非可燃、非傳導性兼容氣體
接液材質 請咨詢我們
外 殼 鋁，玻璃
精 度 在 77 °F（25 ℃）時為：±0.5% 包括滯后和可重復性（預熱1小時后）
穩 定 性 < ±1%/年.
壓力限制 量程小于等于2.5 in w.c.時為2 psi
5" ：5 Psi；10"：5 Psi；25"：5 Psi；50"：5 Psi；100"：9 Psi
溫度限制 0 ~ 60 ℃（32 ~ 140 °F ）
溫度補償 0 ~ 60 ℃（32 ~ 140 °F ）
熱 效 應 0.020%/ °F（0.036/ ℃）與 77 °F （25 ℃）之間
電 源 高電壓源 = 100 - 240 VAC，50 - 400 Hz 或132 - 24 VDC
低壓電源 = 24 VDC ±20%
功 耗 低壓電源 = 24 VDC - 130 mA 最大；
高壓電源 = 100 - 240 VAC，132 - 240 VDC - 7 VA 最大
輸出信號 4 - 20 mA DC ，900 Ω最大
零點和滿量程調整 按手冊方便調整
反應時間 250 ms，衰減設為1
顯 示 4 位 LCD背光， 0.6" 高， LED 指示燈用于設定點和報警狀態
電氣連接 歐式可拆卸螺絲端子，帶1/2"防水導管的水密導管接頭
過程連接 1/8" 內螺紋NPT
封 裝 設計符合NEMA 4X（IP66）
安裝方向 水平安裝
重 量 1.19 kg（2 lb 10 oz）
通 訊 Modbus RTU，RS485，9600 Baud
機構認證 CE，UL
開關特點
開關類型 2個SPDT繼電器
額定電流 8 A，240 V
設定點調節 通過面板調節
選項 | |
訂購前請添加后綴： | 描述 |
-NIST | NIST可溯源校準證書 |
配件 | |
型號 | 描述 |
MN-1 | 通訊軟件Mini-Node?USB / rs - 485轉換器 |
A-301 | 1/4"金屬管連接的靜壓尖端 |
A-302 | 3/16"和1/8"軟性或橡膠類油管 |
A-438 | 表面安裝支架 |
A-489 | 4"閉式靜壓凸緣噴嘴 |
A-302F-A | 帶有安裝法蘭的303不銹鋼靜壓頭；3/16"?ID橡膠或塑料管；4"?插入深度；包括安裝螺絲 |
Digihelic Links? | 通信軟件 |
型號表 - 可用的壓力工程單位 | ||||||||||||
型號 | in w.c. | Bft w.c. | mm w.c. | cm w.c. | psi | in Hg | mm Hg | mbar | Pa | kPa | hPa | oz/in2 |
DHII-002 DHII-004 DHII-006 DHII-007 DHII-008 DHII-009* DHII-010* | .2500 1.000 5.000 10.00 25.00 50.00 100.0 | - - .4167 .8333 2.083 4.167 8.333 | 6.350 25.40 127.0 254.0 635.0 1270 2540 | 0.635 2.540 12.70 25.40 63.50 127.0 254.0 | - - .1806 .3613 .9032 1.806 3.613 | - - .3678 .7356 1.839 3.678 7.356 | 0.467 1.868 9.342 18.68 46.71 93.42 186.8 | 0.623 2.491 12.45 24.91 62.27 124.5 249.1 | 62.28 249.1 1245 2491 6227 - - | - 0.249 1.245 2.491 6.227 12.45 24.91 | 0.623 2.491 12.45 24.91 62.27 124.5 249.1 | 0.144 0.578 2.890 5.780 14.45 28.90 57.80 |
*對于速率和體積流量不提供雙向量程部件和型號 DHII-009 & DHII-010 | ||||||||||||
型號表 - 雙向量程范圍 | |
型號 | 量程 |
DHII-012 DHII-014 DHII-015 DHII-016 DHII-017 | 0.25 - 0 - 0.25 in w.c. 1.0 - 0- 1.0 in w.c. 2.5- 0-2.5 in w.c. 5 - 0 - 5 in w.c. 10 - 0 - 10 in w.c. |
*速度和體積流在雙向量程單元和模型DHII-009和DHII-010上不可用 | |
