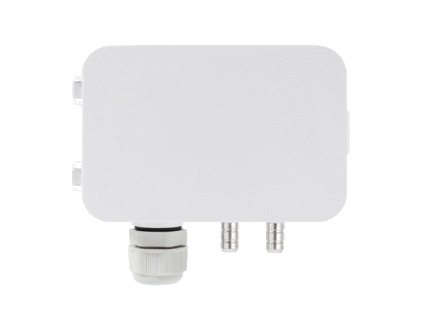

BESTACE 微差壓變送器 769系列

量程從100Pa到10KPa，精度±1.0%FS,阻燃性外殼，不銹鋼過程接口

BESTCE 769系列微差壓變送器，可以檢測正壓、負壓和差壓，小量程可低至100Pa,大量程可達10KPa。其采用高精度MEMS傳感器技術，并把壓差轉換為成比例信號輸出。可以輸出0～5/10VDC電壓、4～20mA電流或者RS485數字信號，不銹鋼過程接口，確保產品的可靠耐用。
本產品在用于樓宇能源管理系統中，能夠測量樓宇增壓和空氣流動控制所需要的精確壓力和流量。同樣適用于暖通空調（HVAC）、能源管理系統VAV及風扇控制、環境污染控制靜態管路和潔凈室壓力、煙霧罩控制、烘箱增壓及爐通風控制等領域。

產品應用

暖通空調（HVAC）
能源管理系統VAV及風扇控制
環境污染控制靜態管路和潔凈室壓力
煙霧罩控制
烘箱增壓
過濾器阻力
孔板差壓

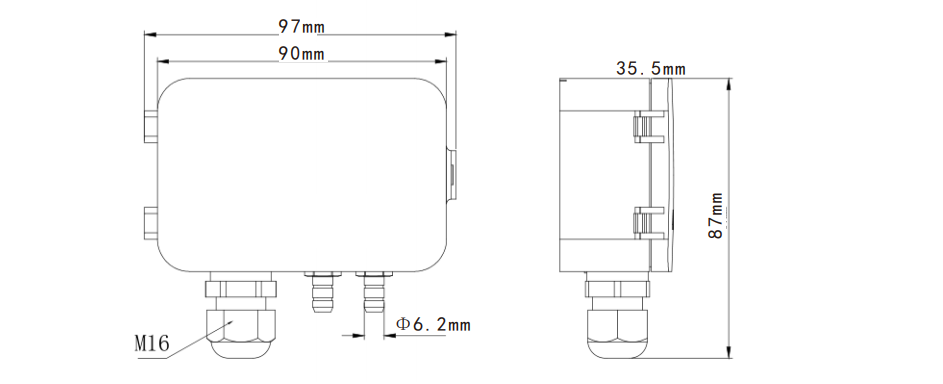

產品特色技術指標訂貨選型量程代碼產品大圖尺寸詳圖

產品特色

采用高精度MEMS傳感器，寬溫度補償、壓力反應靈敏
設置零點校準按鈕，節省安裝的時間，便于后期維護
穩定性強，使用壽命長
尺寸緊湊，便于安裝
多種量程范圍、輸出方式和單位可選

技術指標

介質 空氣或者中性氣體

量程 0-100 Pa到0-10 KPa

精度 ±1.0%FS

介質溫度 -20~70℃

環境溫度 -20~70℃

儲存溫度 -40~70℃

溫度補償 -10~60℃

響應時間 0.5s/1.0s/2s/4s

過載壓力最大15倍的額定壓力

輸出信號可選4-20mA（2線制）或0-5V/0-10V（3線制）

或0-5V/RS485（4線制，RS-485標準接口，

Modbus RTU協議）或0-10V/RS485(5線制）

輸出阻抗 ≤250Ω（電流型），≥50 kΩ（電壓型）

電流消耗最大21mA

功耗 ≤1.5W

供電電壓 4-20mA（10-30VDC)

0-5V/0-10V（16-30VDC）

RS485（12-30VDC）

0-10V/RS485（16-30VDC）

長期穩定性典型值：0.1%FS,最大值0.2%FS

零點溫度漂移 ±0.01%FS/℃

滿量程溫度漂移 ±0.01%FS/℃

過程連接金屬倒刺接口，φ6.2 mm

防護等級 IP54

重量 140g

外殼材質 UL94-V0/PC+ABS工業塑料

電氣連接內置接線端子排

接液材質 丁腈橡膠，硅

安裝方向垂直安裝

訂貨選型

選型示例 769 - 12 - 1

含義 769 - 量程代碼 - 輸出信號代碼

型號	769			微差壓變送器
量程		12		量程代碼
輸出信號			1	4-20mA
			2	0-5VDC
			3	0-10VDC
			4	RS485
			5	RS485、0-5VDC
			6	RS485、0-10VDC

量程代碼

Pascal（單向）		Pascal（雙向）
量程代碼	說明	量程代碼	說明
12	0 - 100 Pa	22	50 -0- 50 Pa
13	0 - 250 Pa	23	100 -0- 100 Pa
14	0 - 500 Pa	24	250 -0- 250 Pa
15	0 - 1 KPa	25	500 -0- 500 Pa
16	0 - 2.5 KPa	26	1 -0- 1 KPa
17	0 - 5 KPa	27	2.5 -0- 2.5 KPa
18	0 - 10 KPa	28	5 -0- 5 KPa
		29	10 -0- 10 KPa
