Dwyer 1500系列 溫度控制儀

產品簡介

1500系列溫度控制器位于經濟型1/16DIN箱體內，是一個完全程序化的溫度控制器（或報警器），使用可靠，精度較高。這種控制器是建立在微處理器的基礎上，所有控制功能從防水防腐的前面嵌板易于被程序化。這種型號的控制器可采用J，K，T型（現場可選）電偶輸入或 RTD 100歐姆 DIN輸入（.00385歐姆/歐姆/℃）。同時它還提供了SSR，繼電器，5VDC邏輯輸出。所有型號的開-關， P， PI，人工PID，自動自我調諧的PID控制都是程序化的。像控制輸出，可選報警器可現場配置，可直接動作（冷卻）或顛倒動作（加熱）無論是自動復位還是手動復位都可調，以便提供獨立的高低系統保護。4個安全電平受到密碼保護。移開前面的嵌板，很容易進行電子元件的替換（剛好，不會傷到線路），這樣便于產品快速升級到1600系列程序化溫度/過程控制器。前面的嵌板，其設計滿足NEMA-4X。

應用范圍

塑料擠出機、注射、復合、篩選或其它熱形成機械；包裝密封設備；工業粘合、油漆應用、玻璃制造、熱處理、試驗爐以及環境腔；食品預備設備、閥門、馬達、HVAC、冷凝、煅燒爐。

物理性能

輸 入： 熱電偶（庫存為J型），K，T型現場可選； RTD（100歐姆 DIN）； 輸入阻抗：熱電偶（最小3兆歐）；RTD 電流（最大200微安）

精度：±0.25%量程±1個有效數字

顯示屏：4位顯示數字，7段0.3英寸高的LED顯示屏，指示設定點和報警狀態的LED指示器； ℉或℃ LED指示器

溫度量程： 操作時溫度范圍： -10～55℃（14～131℉）

儲存溫度范圍：-40～80℃（-40～176℃）。

供應壓力：100～240VAC， 50～400Hz，單相交流電； 132～240VDC+10%-20%。最大電源消耗為5VA。

絕緣： 繼電器和SSR輸出是絕緣的， 5 VDC的邏輯輸出絕不能與輸入享有共同點。

傳感器保護：釋放能量控制輸出

輸出額定電氣：SSR：：3.5A@240VAC最大@25℃典型值。繼電器（SPST）：3A阻性， 1.5A指示@250VAC; 試驗負荷=250VA，2A@125 VAC或1A@250VAC，邏輯（非絕緣的）：5VDC@25mA最大

報警器額定值（可選）：繼電器（SPST）：3A阻性，1.5A指示@250VAC

重量： 227克（8盎司）。

R/C緩沖器： 建議用于螺線管或電流接觸器負荷。訂購可選部件時，在型號后注明A-600。

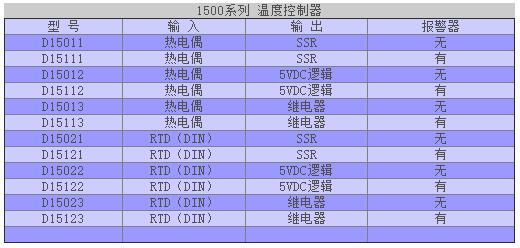

庫存型號

建議規格

溫度控制器應該是建立在1/16DIN微處理器基礎上，配有4位數字的發光二極管顯示屏、設定點、可選報警狀態、℃或℉發光二極管的指示器。輸入應是熱電偶（J，K，T型可選）或DIN-RTD；輸出方式應是SSR輸出或繼電器輸出或5VDC邏輯輸出，程序化，可自動也可手動自我調諧PID控制（帶可選報警器）。前面嵌板設計滿足NEMA-4X額定值，具有防水和防腐性能。其精度為：±0.25%量程±1個有效數字。溫度控制器DYWER生產的，其型號為：D15___。
