Dwyer 風速變送器 641系列

高精度，可選量程范圍

641系列風速變送器是監視空氣速度的理想儀器。變送器采用了熱質量流量傳感元件，它可以在不同的流量和溫度下實現精確的速度測量。641的16種可現場選擇的量程使它能夠用于多種氣速的測量應用。可選的LED顯示可提供完整而低成本的氣速現場指示。

應用及案例

? 排氣器流量監視器

? 烘干處理中的空氣控制

? HVAC空氣速度測量

? 采暖通風空調工程風速測量

? 風力輸送和排氣追蹤

產品特色技術指標選項配件安裝手冊機構認證尺寸詳圖產品大圖型號列表訂貨選型

產品特色

? 量程從250 FPM（1.25 MPS）到15,000 FPM（75 MPS）

? 可選LED顯示

? 方便的按鍵設定

? 緊湊的外殼

? 4-20 mA輸出

? 數字濾波式信號阻尼

技術指標

介質潔凈空氣和兼容性氣體

精度 3%FS氣體：0-50 ℃（32-122 °F）；

4%FS氣體：-40-0 ℃& 50-100 ℃

（-40-32 °F & 122-212 °F）

響應時間流量：達到終值的95%需要1.5秒

（輸出濾波器設定到最小值）

溫度范圍過程：-40-100 ℃（-40-212 °F）；

環境：0-60 ℃（32-140 °F）

壓力范圍最大100 psi（6.89 bar）

溫度范圍不凝結水

電源 12-35 VDC直流電壓，10-16 V交流電壓

輸出信號 4-20 mA,與24V電源隔離，3或4線連接RECEIVER

輸出濾波器可選0.5-15 s

回路電阻最大600 Ω

電流消耗組大300 mA

電源接頭旋緊接頭

工藝連接 1/2" NPT外螺紋

防護指標設計達到NEMA 4X（IP66），只適于非LED顯示型號

安裝定位無位置要求，但探頭必須與氣流方向一致

重量 357.2 g（12.6 oz）

機構認證 CE

可選顯示（LED）裝置技術指標

顯示 4-1/2數字 1/2"紅色LED顯示

分辨率 1 FPM,0.01 MPS（10 FPM @ 10,000和15,000 FPM范圍）

重量 377 g（13.3 oz）

選項配件

配件
訂購時添加后綴：	描述
-NIST	NIST可溯源校準證書
例如：641-6-NIST

配件
型號	描述
A-156	通用支架金屬板，1/2″NPT內螺紋
A-158	可替換安裝法蘭
A-159	管道安裝密封管
641-LED	可現場升級的LED

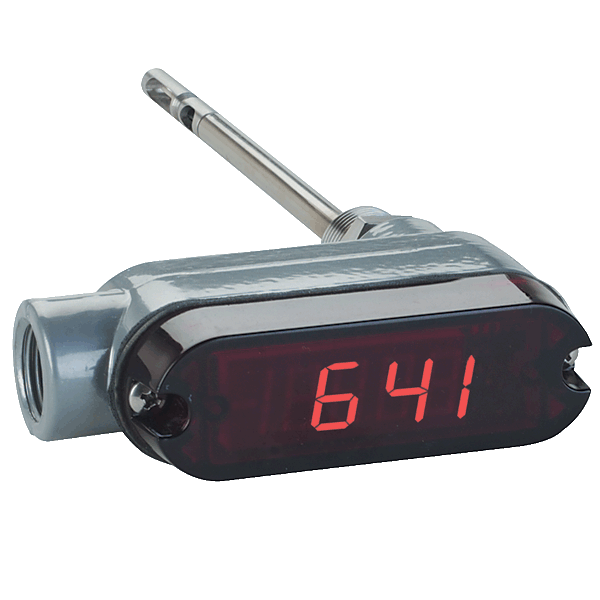

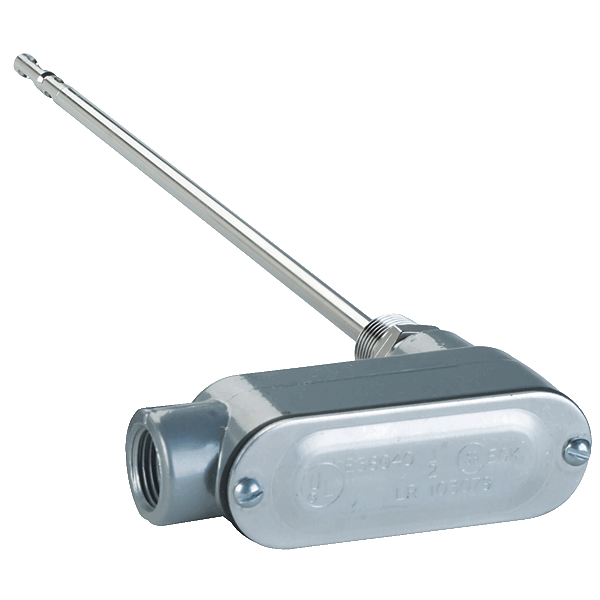

產品大圖

型號列表

型號表
型號	探頭長度
641-6	6″(152.4 mm)
641-6-LED	6″(152.4 mm)
641-12	12″(304.8 mm)
641-12-LED	12″(304.8 mm)
641-18	18″(457.2 mm)
641-18-LED	18″(457.2 mm)
641-24	24″(609.6 mm)
641-24-LED	24″(609.6 mm)
641-30	30″(762 mm)
641-30-LED	30″(762 mm)
641-36	36″(914 mm)
641-36-LED	36″(914 mm)

訂貨選型

641 AVT 可選顯示裝置
A 尺寸	B 尺寸
7-63/64 [202.80]	9-13/16 [249.24]
13-63/64 [355.20]	15-13/16 [401.64]
19-63/64 [507.60]	21-13/16 [554.04]
26-63/64 [685.40]	28-13/16 [731.84]
32-63/64 [837.80]	34-13/16 [884.24]
37-63/64 [964.80]	39-13/16 [1011.24]

641 AVT 無顯示裝置
A 尺寸	B 尺寸
7-7/16 [188.91]	9-9/32 [235.74]
13-7/16 [341.31]	15-9/32 [388.14]
19-7/16 [493.71]	21-9/32 [540.54]
26-7/16 [671.51]	28-9/32 [718.34]
29-7/16 [747.71]	34-9/32 [870.74]
37-7/16 [950.91]	39-9/32 [997.74]
