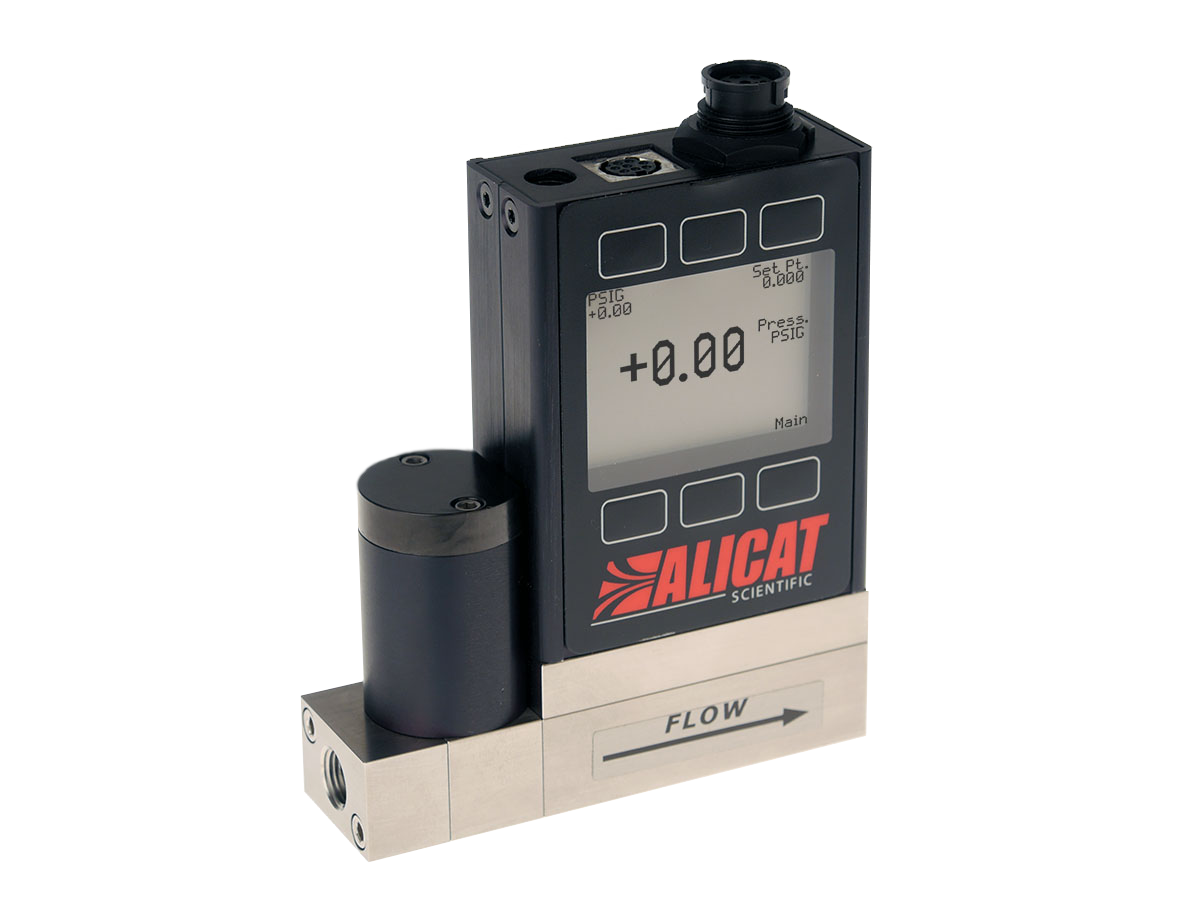

ALICAT 單閥-壓力控制器 31系列

快速響應的壓力、真空或背壓控制

在流動氣體/液體專用壓力控制器中，31系列單閥壓力控制器可快速達到壓力設定值并保持該設定值，即使遇到不穩定的供給壓力或者不斷變化的溫度，亦如此。我們將利用您提供的參數為您定制閥門和PID調節功能，確保您的控制器能實現快速、穩定的控制。

應用及案例

● 氣體分析
● 過濾器通過特性
● 真空鍍膜及過程控制

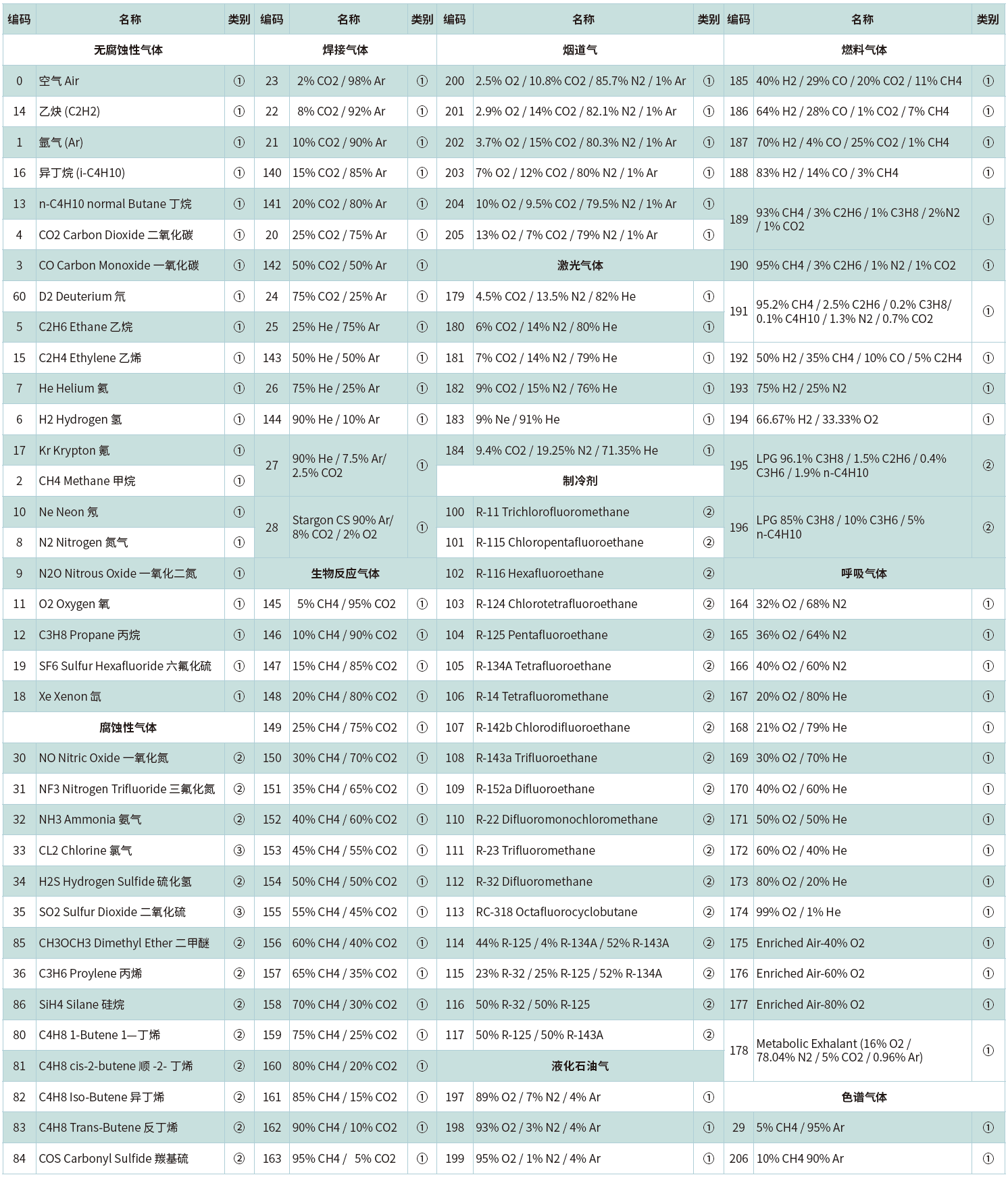

產品特色技術指標操作條件通訊電源機構認證尺寸詳圖尺寸連接產品大圖量程列表氣體編碼宣傳彩頁

產品特色

● 快速、準確的閥門和PID控制算法確保在數毫秒內快速地達到壓力設定值，且具有NIST可溯源精度。

● 通訊連接。31系列單閥壓力控制器默認采用數字與模擬兩種通訊方式；數字通訊串口和Modbus RTU 通過RS232或RS485、 Modbus TCP/IP、DeviceNet、EtherCAT、EtherNet/IP、Profibus、Profinet，方便與您的數字工業或實驗室網絡整合。

● 背壓控制選項。31系列單閥壓力控制器下游閥門的選項，可使您的艾里卡特產品成為背壓控制器。該選項與絕壓壓力傳感器配合時尤其能取得事半功倍的效果，無論大氣壓如何變化，均可將您的過程系統保持在一定的準確壓力。

量程	絕壓：15-3000PSIA 表壓：0.07-3000PSIG 差壓：0.07-500PSID
精度	± 0.25%滿量程（量程＜0.07PSI需咨詢廠家）
高精度	± 0.125%滿量程（量程＜0.07PSI需咨詢廠家）
重復性	± 0.08%滿量程
溫度敏感性	零點漂移：0.02%滿量程/℃（從清零溫度開始）量程漂移：0.02%滿量程/℃（從校準溫度開始）
穩態控制范圍（量程比）	0.01% ~ 100% 滿量程
操作溫度	-10 ~ 60 ℃（環境和介質）（可選高溫選項，介質100℃，環境85℃）
閥門響應時間（T63）	＜30ms，與流量和閥門規格有關，用戶可調
閥門類型	常閉
顯示響應時間（典型）	＜10ms
預熱時間	< 1 s

兼容氣體	兼容所有非腐蝕性氣體；選擇不銹鋼傳感器，可兼容所有非腐蝕性氣體和液體，部分腐蝕性氣體，具體請咨詢
傳感器極限壓力	0.07-100psi:3 × 滿量程 500-3000psi:1.5×滿量程
上限靜壓（僅限壓差控制器）	≤100PSID：200 psig 500PSID：750 psig
安裝方向	位置不敏感
安裝固定孔	2×8-32UNC螺紋，孔深0.25”
防護等級	IP40（更高防護等級請咨詢）
工作濕度	0-95%RH，無冷凝
接液材質	請咨詢工廠

顯示屏	標準為單色LCD顯示屏（帶背光）；可選TFT彩色顯示屏
數字信號	RS232/RS485串口和Modbus RTU（默認）；可選Modbus TCP/IP、DeviceNet、EtherCAT、EtherNet/IP、Profibus、Profinet
模擬信號	0 - 5 VDC（默認）、可選1 - 5 VDC、0 - 10 VDC、4 - 20 mA
模擬信號刷新頻率	1000Hz
顯示刷新頻率	10Hz
數字信號刷新頻率	40Hz@19200BAUD
模擬信號精度	標準精度額外增加±0.1%滿量程誤差
電氣接口	DB9M(默認)，可選DB9、DB15、6針工業接口、8針M12、8針Mini-DIN等
供電電壓	12-24Vdc
供電電流	250m A（對于4-20mA模擬輸出，額外增加40 mA）

待更新。


尺寸¹	4.08" H × 3.58" W × 1.05" D
重量¹	約1.2lb（0.5kg）
過程接口	1/8" NPT內螺紋，其他接口類型和規格請咨詢
注1、默認閥門為PCV閥門，如配置其他類型閥門，請索要具體圖紙查看尺寸和重量；


艾里卡特31系列絕壓和表壓壓力控制器采用小型比例閥門控制較小流量，適用于非腐蝕性氣體。
