ALICAT 標準型氣體質量流量計 20系列

產品特色

●  數字化產品

●  多參數顯示和輸出：溫度、壓力、流量等

●  可選高精度：優于0.5%讀數

●  可測范圍廣，0.01~100%滿量程

●  響應時間快，優于10 ms

●  內置98種氣體

●  可現場標定混合氣體（最多5種成分），并存儲20種混合氣

技術指標

介質要求    非腐蝕性、潔凈、干燥的氣體

介質種類    內置了98種氣體，用戶可現場編輯混合氣體 （最多5種成分），并最多存儲20種混合氣

量      程    從0 - 0.5 SCCM 到 0 - 10000 SLPM

測量范圍（量程比）    0.01～100%滿量程

顯 示 屏   標準為LCD單色顯示屏（帶背光），可選TFT彩色顯示屏

顯示方式    同時顯示質量流量、體積流量、壓力、溫度等

精       度    ± （0.8 % 讀數 + 0.2 % 滿量程）精度升級部分見左下角

                ± （0.4 % 讀數 + 0.2 % 滿量程）（量程5CCM和50-500SLPM可選）

累計流量精度    流量精度之外增加± 0.5 %讀數額外誤差

重   復   性    ± （0.2 %讀數+0.02 %滿量程）

質量流量溫度零點和滿量程漂移    0.02%滿量程/ ℃（從25℃開始）

質量流量壓力零點和滿量程漂移    ±（0.08 % 讀數 + 0.02 % 滿量程）/ Atm（從校準壓力開始）

響應時間    ＜10 ms （與流量相關）

預熱時間    < 1 s

工作溫度   -10 ~ 60 ℃（環境和氣體）（可選高溫選項，氣體100℃，環境85℃）

溫度精度    ± 0.75 ℃

工作濕度    0 ～ 95%，無冷凝

工作壓力    11.5-160PSIA

壓力精度    ± 0.5 % 讀數（讀數＞1 Atm），或 ± 0.07 PSIA（＜1Atm）

耐       壓    200PSIA（靜壓）；75PSID（進出口差壓）

滿量程壓損    參考詳細壓損表

數字輸出信號   RS232/RS485串口和Modbus RTU（默認）；可選Modbus TCP/IP、DeviceNet、EtherCAT、EtherNet/IP、Profibus、Profinet

模擬輸出信號    0-5Vdc（默認）；可選1-5Vdc，0-10Vdc或4-20mA

數據刷新頻率    數字信號40 Hz@ 19200波特率；

                        模擬信號：1000 Hz

屏幕刷新頻率    10 Hz

模擬信號精度    在基礎誤差上額外增加 ± 0.1 % 滿量程誤差

供電電壓    9-24 VDC （如選4 - 20 mA或0-10VDC輸出，須為12 - 24VDC）

供電電流    40mA，額外加40 mA（4 - 20 mA輸出）

電氣接口    DB9M(默認)，可選DB9、DB15、6針工業接口、8針M12、8針Mini-DIN等

泄漏率（外漏）    選擇HLC選項，泄漏率可低至1 x 10-9Atm cc/s He

材     質   主體材質：302,303,304,316LSS；密封材質FKM；傳感器材質請咨詢工廠

過程接口    NPT內螺紋（默認），詳細規格參考?jí)簱p表；其他接口形式請咨詢

安裝方向    位置不敏感

安裝固定孔    8-32UNC螺紋，數量和孔深與量程相關，具體請咨詢

防護等級    IP40（IP66可選）

認       證    ISO 9001、NIST溯源認證、CE、UKCA、RoHS、REACH、防爆（可選）

精度升級

滿量程為0.5 SCCM -10000 SLPM，

其中10 SCCM - 20 SLPM量程段，下述指標升級：

質量流量普通精度    ± 0.6% 讀數或± 0.1% 滿量程（取最大值）

質量流量高精度      ± 0.5% 讀數或± 0.1% 滿量程（取最大值）

重復性                   ±（0.1% 讀數 + 0.02% 滿量程）

質量流量零點漂移    ± 0.01%滿量程/ ℃（從清零溫度開始）

                                ± 0.01%滿量程/ Atm（從清零壓力開始）

質量流量滿量程漂移    ± 0.01%讀數/ ℃（從25℃開始）

                                 ± 0.1 %讀數/ Atm（從校準壓力開始）

選項配件

●  標準性能
多功能數字顯示屏
顯示多種測量參數：質量流量、體積流量、溫度和壓力
低壓損
無需預熱
Viton密封
8針mini-DIN電信號接口
標準圓形電源接口
RS-232多點式數字輸出
0-5Vdc、0-10Vdc或1-5Vdc 多種模擬信號輸出可選
內置30種氣體可選
200:1量程可調比
NPT接頭
可測量從0.5SCCM到3000SLPM的滿量程的任何流量
有條件的終身質保

●  可選性能
高精度
累加器
6針、DB9或DB15電信號接口
ProfiBUS數字信號輸出
RS-485數字信號輸出
4-20mA模擬信號輸出
另一種模擬信號輸出
TFT背光彩色顯示屏
遠程顯示屏
遠程TFT背光彩色顯示屏
丙烯酸絕緣涂層
EPDM密封
NeSSI本體
氧氣清潔
用于高溫環境的遠程電子包裝
SAE接頭
VCR, VCO接頭
5VDC、12VDC、24VDC排氣量報警(過高或過低)
雙向流動
額外標定點
定制混個氣體（最多4種）
定制流量范圍

操作手冊

朗潤達-ALICAT 簡易操作說明-氣體質量流量計21V1.pdf

機構認證

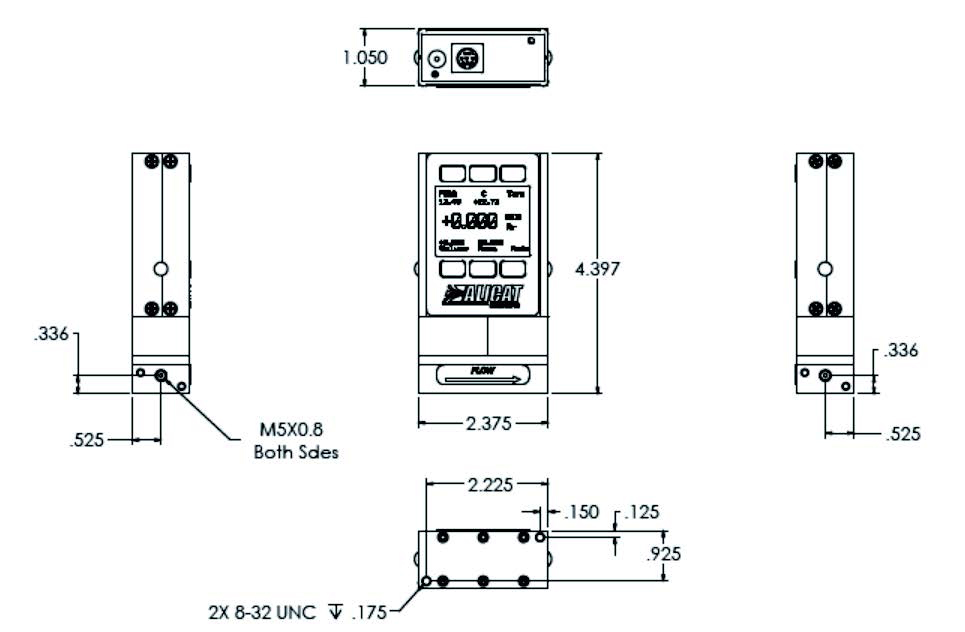

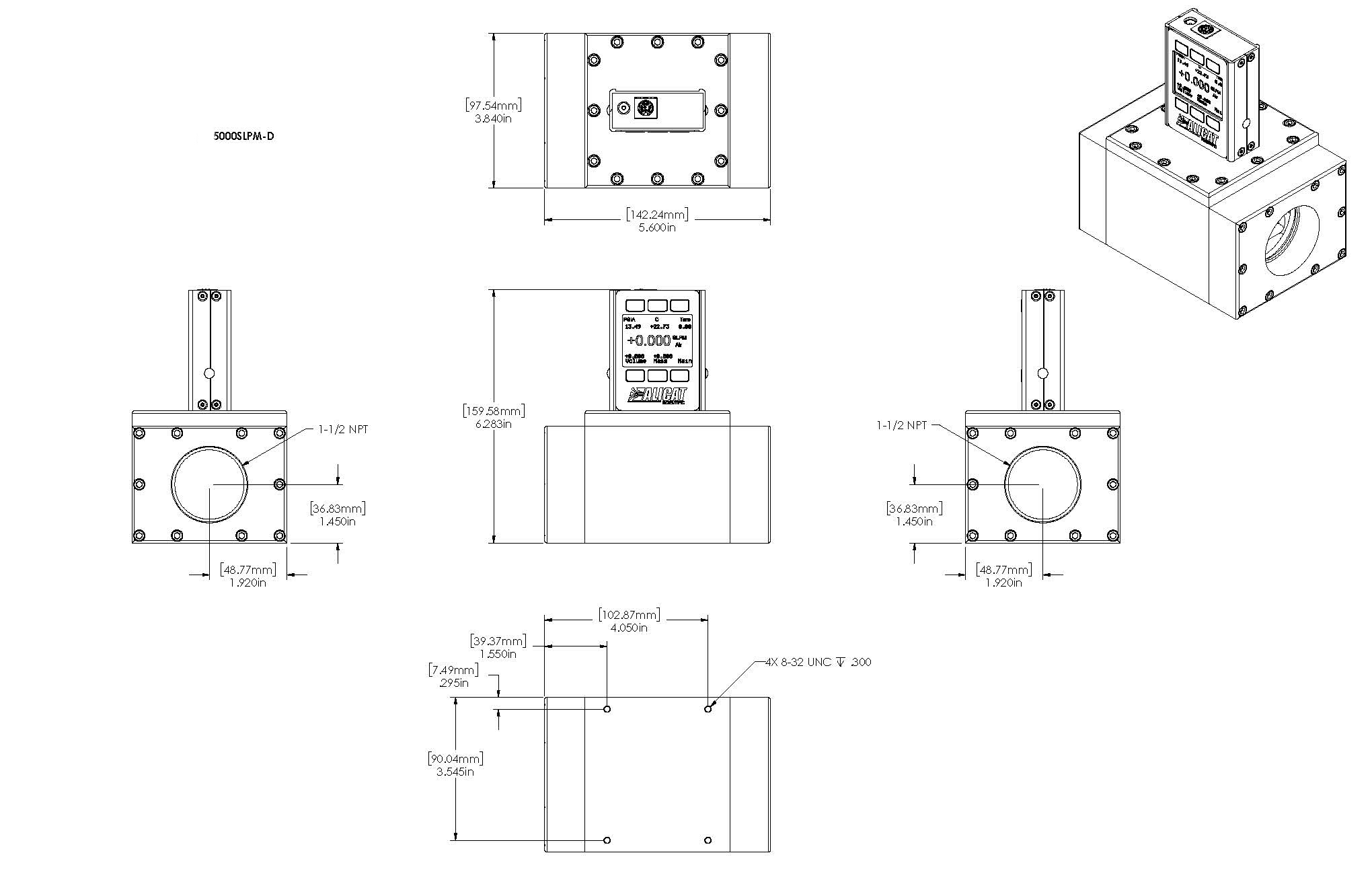

尺寸詳圖

尺寸連接

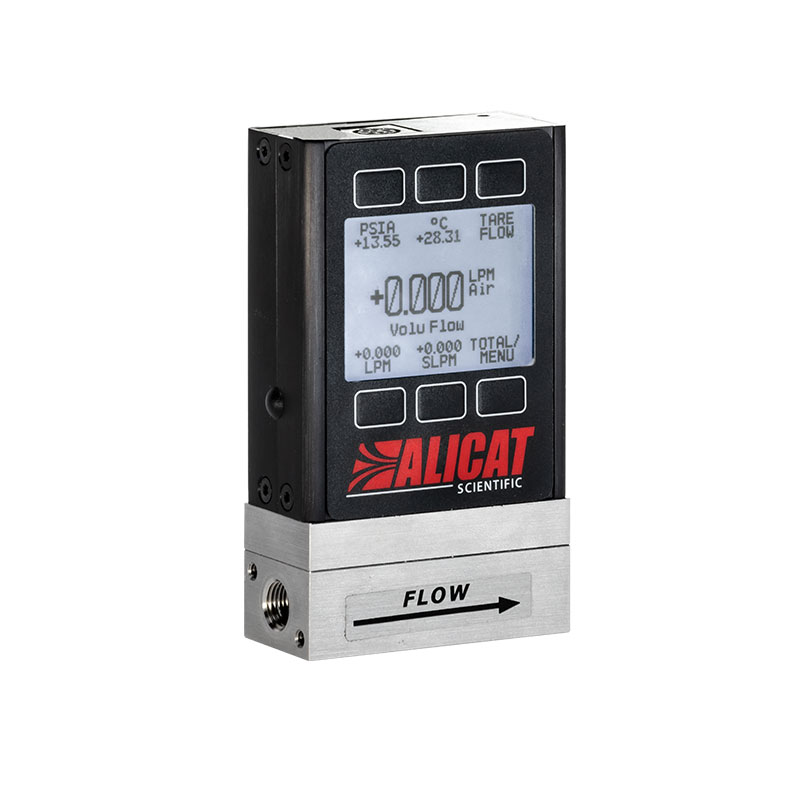

產品大圖

型號列表

見“尺寸連接”。

氣體編碼
