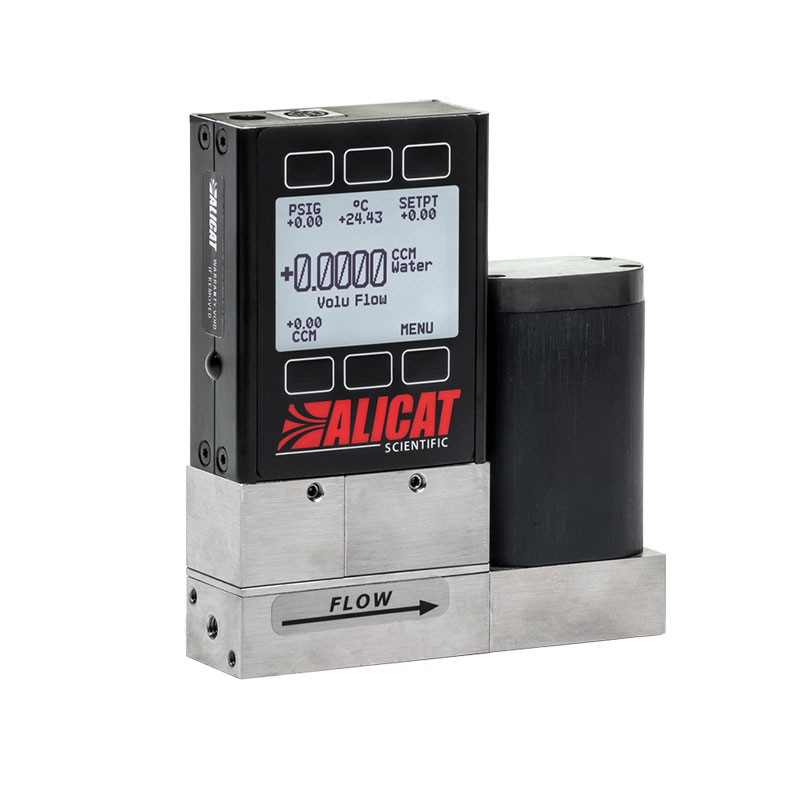

ALICAT 液體流量控制器 41系列

其他介質種類

接液材質兼容的前提下，動力粘度0.1-3.0cP之間，例如乙醇、甲醇和丙酮等（需要定制校準）

量        程

0-0.5 CCM至0- 10 LPM

體積流量精度（校準條件下清零后）

± 2%滿量程

重  復  性

± 0.2%滿量程

溫度敏感性

體積流量零點漂移：0.02% 滿量程 / ℃ （從清零溫度開始）

體積流量量程漂移：0.02% 滿量程 / ℃ （從校準溫度開始）

閥門功能

常閉

測量范圍（量程比）

2 ~ 100% 滿量程

工作溫度

-10 ~ 60 ℃（環境和介質，介質須保持液態）

溫度精度

±0.75℃

壓力傳感器上限量程

100 PSIG（其他量程請咨詢）

壓力精度

±0.5%滿量程

累計流量精度

標準精度基礎額外增加0.5%讀數誤差

顯示響應時間（典型）

＜10 ms（與流量相關）

控制響應時間（T63）

＜30 ms（與流量相關，用戶可調）

預熱時間

＜ 1 s

耐壓

靜壓：200PSIG

進出口差壓：75PSID

過程接口

NPT內螺紋（默認），詳細規格參考壓損表；其他接口形式請咨詢

安裝方向

配置R閥門需閥體垂直向上安裝，其他閥門無要求

安裝固定孔

8-32UNC螺紋，數量和孔深與量程相關，具體請咨詢

防護等級

IP40

接液材質

303，410，430FR，316LSS；

密封材質FKM（EPDM，FFKM可選）

顯示方式

同時顯示體積流量、溫度、壓力和設定值

數字輸入/輸出信號

RS232/RS485串口和Modbus RTU（默認）；可選Modbus TCP/IP、DeviceNet、EtherCAT、EtherNet/IP、Profibus、Profinet

模擬輸入/輸出信號

0-5Vdc（默認）；可選1-5Vdc，0-10Vdc或4-20mA

模擬信號刷新頻率

1000Hz

顯示刷新頻率

10Hz

數字信號刷新頻率

40Hz@19200BAUD

模擬信號精度

標準精度額外增加±0.1%滿量程誤差

電氣接口

DB9M(默認)，可選DB9、DB15、6針工業接口、8針M12、8針Mini-DIN等

電源需求

標準閥門：12-30Vdc@250mA

R閥門：24Vdc@600mA

40m A（4-20mA額外增加40mA）

0.5 - 1 ccm

5.0

4.49 ''H ×3.34''W ×1.05''D

M5內螺紋（10-32兼容）

（隨貨帶Buna-N面密封轉1/8''NPT內螺紋接頭）

1.1lb（約0.5kg）

2ccm

2.5

4.66''H ×3.59''W ×1.05''D

1/8''NPT內螺紋

1.2lb（約0.5kg）

5-100ccm

5.0

200-500ccm

7.5

1-2 lpm

4.0

5.88''H ×7.65''W ×2.25''D

1/4''NPT內螺紋

9.0lb（約4.1kg）

5 lpm

10.0

10 lpm

25.0
