ALICAT 氣體質量流量計-便攜式-低壓損型 62W/62AW系列

產品特色

● 續航時間達 18小時

● 超低壓損低至480 Pa

● 便攜型產品，方便現場直接檢測

●更優越的導熱性能和便攜性

● 多參數顯示和輸出：溫度、壓力、流量等

● 可測范圍廣，0.01～100%滿量程

● 可現場標定混合氣體（最多5種成分），并存儲20種混合氣

精度升級

量程為0.5 SCCM - 1000 SLPM，

其中10 SCCM - 100 SLPM量程段，下述指標升級：

質量流量普通精度     ± 0.75% 讀數或± 0.1% 滿量程（取最大值）

質量流量高精度       ± 0.6% 讀數或± 0.1% 滿量程（取最大值）

重復性               ±（0.1% 讀數 + 0.02% 滿量程）

質量流量零點漂移     ± 0.03% 滿量程 / ℃（從清零溫度開始）

± 0.01% 滿量程 / Atm（從清零壓力開始）

質量流量量程漂移     ± 0.01% 讀數 / ℃（從25℃開始）

± 0.1 % 讀數 / Atm（從校準壓力開始）

技術指標

介質要求    非腐蝕性、潔凈、干燥的氣體

介質種類    內置了98種氣體，用戶可現場編輯混合氣體 （最多5種成分），并最多存儲20種混合氣

量    程    從0 - 0.5 SCCM 到 0 - 1000 SLPM

測量范圍（量程比）    0.01～100%滿量程

顯 示 屏    標準為LCD單色顯示屏（帶背光），可選TFT彩色顯示屏

顯示方式    同時顯示質量流量、體積流量、壓力、溫度

精    度    ± （0.8%讀數+ 0.2%滿量程）精度升級部分見左下角

            ± （0.4%讀數 + 0.2%滿量程）（量程5CCM和250-500SLPM可選）

累計流量精度    流量精度之外增加± 0.5 %讀數額外誤差

重 復 性    ±（0.2%讀數+0.02%滿量程）

質量流量溫度零點和滿量程漂移    0.03%滿量程/ ℃（從25℃開始）

質量流量壓力零點和滿量程漂移    ±（0.08 % 讀數 + 0.02 % 滿量程）/ Atm（從校準壓力開始）

響應時間    127 ms（用戶可調）

預熱時間    < 1 s

工作溫度    -10 ～ 60 ℃（環境和氣體）

溫度精度    ± 0.75℃

充電溫度    0 ～ 45 ℃

充電時間：3.5小時（使用5V@2A USB充電器，設備關閉）

工作濕度    0～95%，無冷凝

工作壓力   11.5-60PSIA

壓力精度    ±0.75%讀數（＞1 Atm），或±0.1SIA（＜1Atm）

滿量程壓損    參考詳細壓損表

耐壓：76.8PSIA（靜壓）；10PSID（進出口差壓）

數字輸出信號   RS232（Alicat自有串口協議）；可選低功耗藍牙通訊（需要下載Alicat連接APP，手機兼容安卓或者蘋果系統）

數據刷新頻率    數字信號40 Hz@19200波特率

屏幕刷新頻率    10 Hz

電氣接口     Micro-USB-B

續航時間    單色屏 18小時，單色屏（開背光燈）12小時，彩屏 8小時

材    質    62W系列：主體材質302和303SS，密封材質FKM；

               62AW系列：主體材質鋁，密封材質FKM;

傳感器材質請咨詢工廠

過程接口    NPT內螺紋（默認），詳情參考壓損表

安裝方向    位置不敏感

安裝固定孔    8-32UNC螺紋，數量和孔深與量程相關，具體請咨詢

防護等級    IP40（可選IP66）

認    證    ISO 9001、NIST溯源認證、CE、UKCA、RoHS、REACH聲明

選項配件

1

操作手冊

朗潤達-ALICAT 簡易操作說明-手持式氣體質量流量計21V1.pdf

機構認證

1

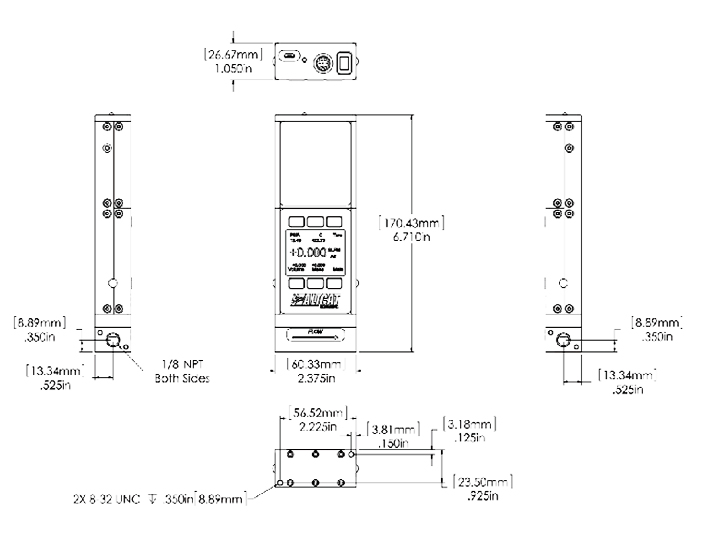

尺寸詳圖

尺寸壓損

產品大圖

型號列表

見“尺寸壓損”。

氣體編碼
