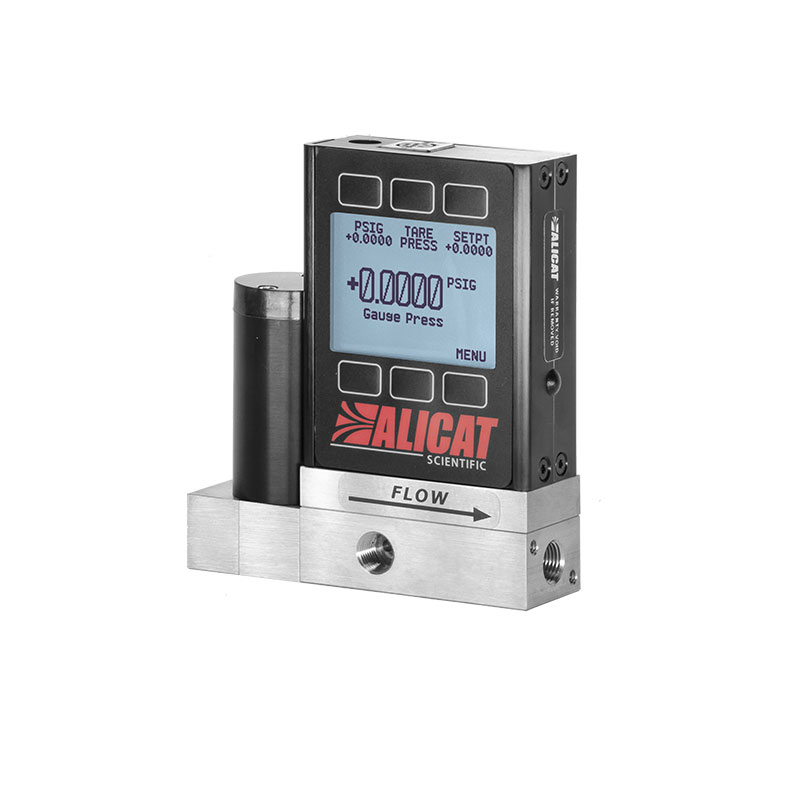

ALICAT 單閥異型（遠程）-壓力控制器 35系列

精         度

± 0.25%滿量程（量程＜0.07PSI需咨詢廠家）

高  精  度

± 0.125%滿量程 （量程＜0.07PSI需咨詢廠家）

重  復  性

± 0.08%滿量程

溫度敏感性

零點漂移：0.02%滿量程/℃（從清零溫度開始）

量程漂移：0.02%滿量程/℃（從校準溫度開始）

穩態控制范圍（量程比）

0.01% ~ 100% 滿量程

操作溫度

-10 ~ 60 ℃（環境和介質）（可選高溫選項，介質100℃，環境85℃）

閥門響應時間（T63）

＜30ms，與流量和閥門規格有關，用戶可調

閥門類型

常閉

顯示響應時間（典型）

＜10ms

預熱時間

< 1 s

傳感器極限壓力

0.07-100psi:3 × 滿量程

500-3000psi:1.5×滿量程

上限靜壓（僅限壓差控制器）

≤100PSID：200 psig

500PSID：750 psig

安裝方向

位置不敏感

安裝固定孔

2×8-32UNC螺紋，孔深0.25’’

防護等級

IP40（更高防護等級請咨詢）

工作濕度

0-95%RH，無冷凝

接液材質

請咨詢工廠

數字信號

RS232/RS485串口和Modbus RTU（默認）；可選Modbus TCP/IP、DeviceNet、EtherCAT、EtherNet/IP、Profibus、Profinet

模擬信號

0 - 5 VDC（默認）、可選1 - 5 VDC、0 - 10 VDC、4 - 20 mA

模擬信號刷新頻率

1000Hz

顯示刷新頻率

10Hz

數字信號刷新頻率

40Hz@19200BAUD

模擬信號精度

標準精度額外增加±0.1%滿量程誤差

電氣接口

DB9M(默認)，可選DB9、DB15、6針工業接口、8針M12、8針Mini-DIN等

供電電壓

12-24Vdc

供電電流

250m A（對于4-20mA模擬輸出，額外增加40 mA）

重        量1

約1.2lb（0.5kg）

過程接口

1/8" NPT內螺紋，其他接口類型和規格請咨詢

遠程傳感器接口

1/8" NPT內螺紋，其他接口類型和規格請咨詢

注1、默認閥門為PCV閥門，如配置其他類型閥門，請索要具體圖紙查看尺寸和重量；

2 INH₂OD

10 TORRA（真空）

2 INH₂OG

1 PSID

100 TORRA（真空）

1 PSIG

5 PSID

15 PSIA

5 PSIG

15 PSID

30 PSIA

15 PSIG

30 PSID

100 PSIA

30 PSIG

100 PSID

500 PSIA

100 PSIG

1000 PSIA

500 PSIG

1500 PSIA

1000 PSIG

2000 PSIA

1500 PSIG

3000 PSIA

2000 PSIG

3000 PSIG
