ALICAT OEM-雙閥-電子壓力控制器 93系列

OEM應用于密閉腔體壓力控制

在客戶需要密閉腔體壓力控制應用時，93系列OEM雙閥壓力控制器可高度定制化，方便整合到原始設備制造商（OEM）產品內。艾里卡特93系列具有以下特征：精度高，可快速實現閉環控制且無壓損，結構設計緊湊，價格具有競爭力等。

應用及案例

流式細胞儀流體分配

艾里卡特93系列具有進氣閥和排氣閥，可有效控制頭部空間壓力，推動鞘內液體和細胞樣本通過流式細胞儀的激光，高精度和廣泛的使用范圍使精確的流體分配成為可能。

產品特色技術指標機械性能通訊電源選項配件安裝手冊機構認證尺寸詳圖尺寸連接產品大圖量程列表氣體編碼宣傳彩頁

產品特色

● 可重復。93系列OEM雙閥壓力控制器價格合理，具備實驗室級別性能。NIST可溯源精度以及可靠控制，確保您的設備在工作時的高度可重復性。

● 快速響應。壓力峰值出現時，消除壓力峰值。行業內優越的控制速度與可調節PID閥門能為您消除一切設備工作時可能遇到的煩憂事項。

● 高度定制。93系列OEM雙閥壓力控制器可根據您的要求定制閥門、端口、傳感器和通訊模式，從而與您的儀表設計和應用項目高度匹配。

技術指標

量程	絕壓：15-500PSIA 表壓：1-500PSIG
精度	± 0.125%滿量程
重復性	± 0.08%滿量程
穩態控制范圍（量程比）	0.01% ~ 100% 滿量程
控制響應時間	＜30 ms（與流量和閥門尺寸相關，用戶可調）
閥門類型	常閉
溫度敏感性	零點漂移：0.02%滿量程/℃（從清零溫度開始）量程漂移：0.02%滿量程/℃（從校準溫度開始）
顯示響應時間	＜10ms
操作溫度	-10-60℃
預熱時間	＜ 1 s

機械性能

兼容氣體	兼容所有干燥，非腐蝕性氣體
耐壓	≤100 PSI: 3倍滿量程 >100 PSI: 1.5倍滿量程
安裝方向	位置不敏感
安裝孔	2×4-40UNC螺紋，孔深0.2”
工作濕度	0-95%RH，無冷凝
防護等級	無，可選IP66/67
接液材質	請咨詢工廠

通訊電源

數字輸入/輸出信號	RS – 232/RS – 485串口和MODBUS-RTU
模擬輸入/輸出信號	可選0 - 5 VDC、1 - 5 VDC、0 - 10 VDC、4 - 20 mA
電氣接口	6針Molex Micro-Fit接口（默認）； 6針M8接口（IP66/67）
供電電壓	24Vdc（可選12Vdc）
供電電流	290m A
模擬信號刷新頻率	1000Hz
數字信號刷新頻率	60Hz@19200BAUD
模擬信號精度	標準精度額外增加±0.1%滿量程誤差

選項配件

（需另行訂購）

● 過程端口接頭和過濾器

● 電源

● 通訊線纜和轉換線纜

● BB3和BB9多點式集線盒

● Flow Vision軟件

安裝手冊

機構認證

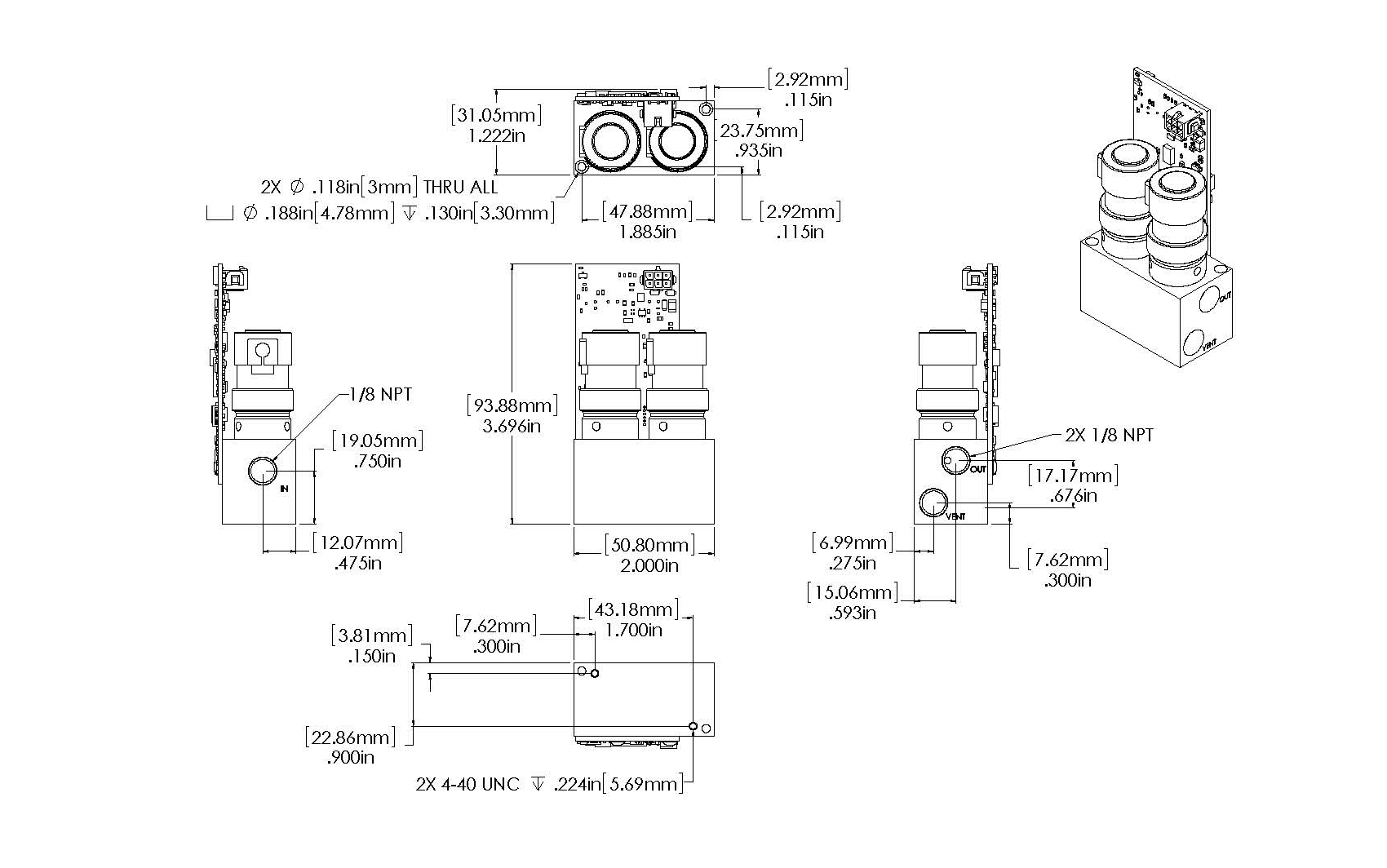

尺寸詳圖


尺寸連接

外形尺寸1	≤100psi	3.04”H×2.00”W×1.32”D
	＞100psi	3.04”H×2.63”W×1.32” D
重量1	≤100psi	約6.2oz（177g）
	＞100psi	約13oz（377g）
過程接口2	進氣口和出氣口為1/8''NPT內螺紋，放空口為M5×0.8內螺紋；
注1：外形尺寸和重量為無防護等級產品，IP66/67產品的外形尺寸和重量請咨詢工廠注2：定制其他接口類型，請咨詢工廠

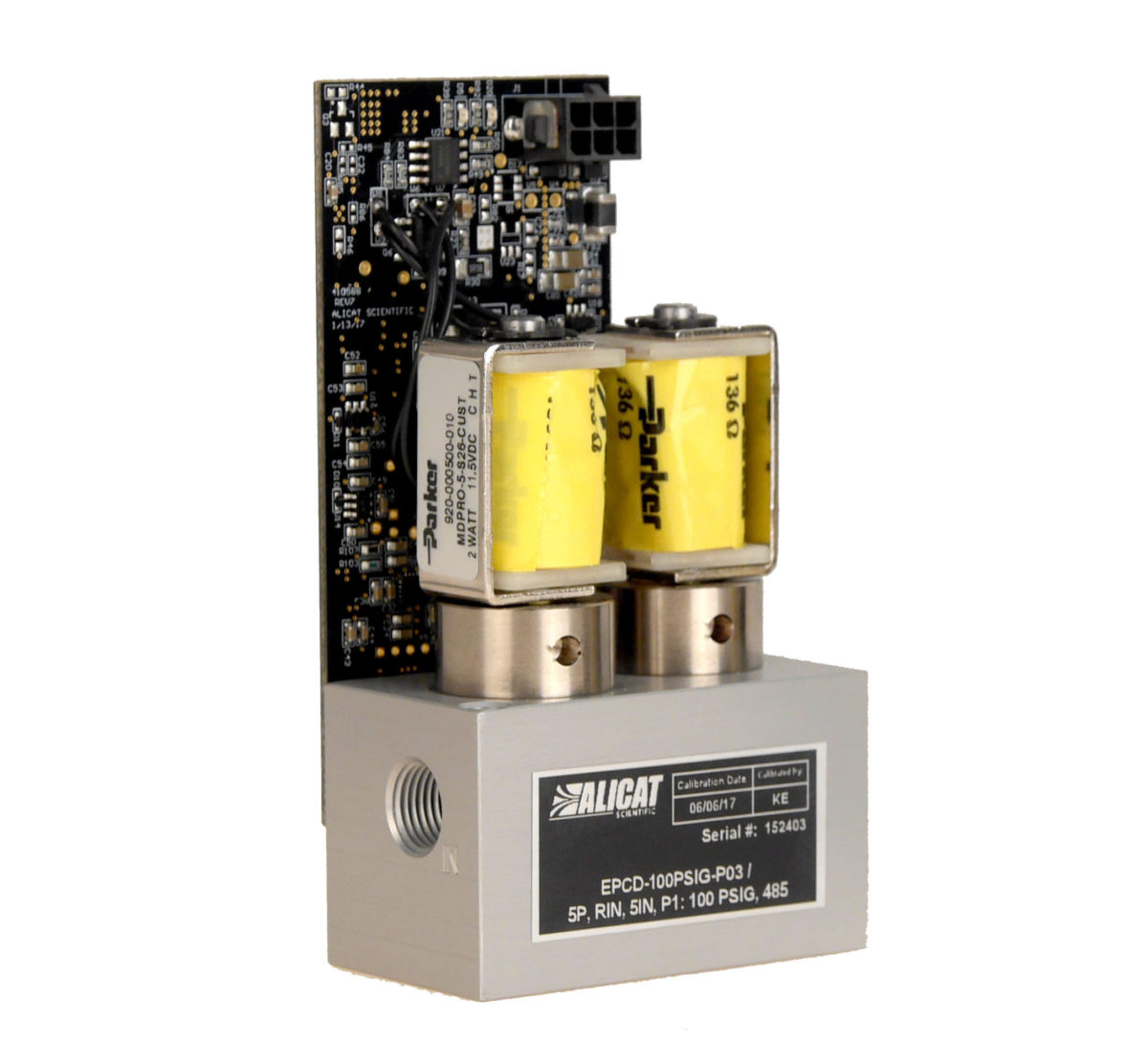

產品大圖

量程列表

絕壓	表壓
15 PSIA	2 INH2OG
30 PSIA	4 INH2OG
100 PSIA	10 INH2OG
300 PSIA	20 INH2OG
	1 PSIG
	5 PSIG
	15 PSIG
	30 PSIG
	100 PSIG
	300 PSIG

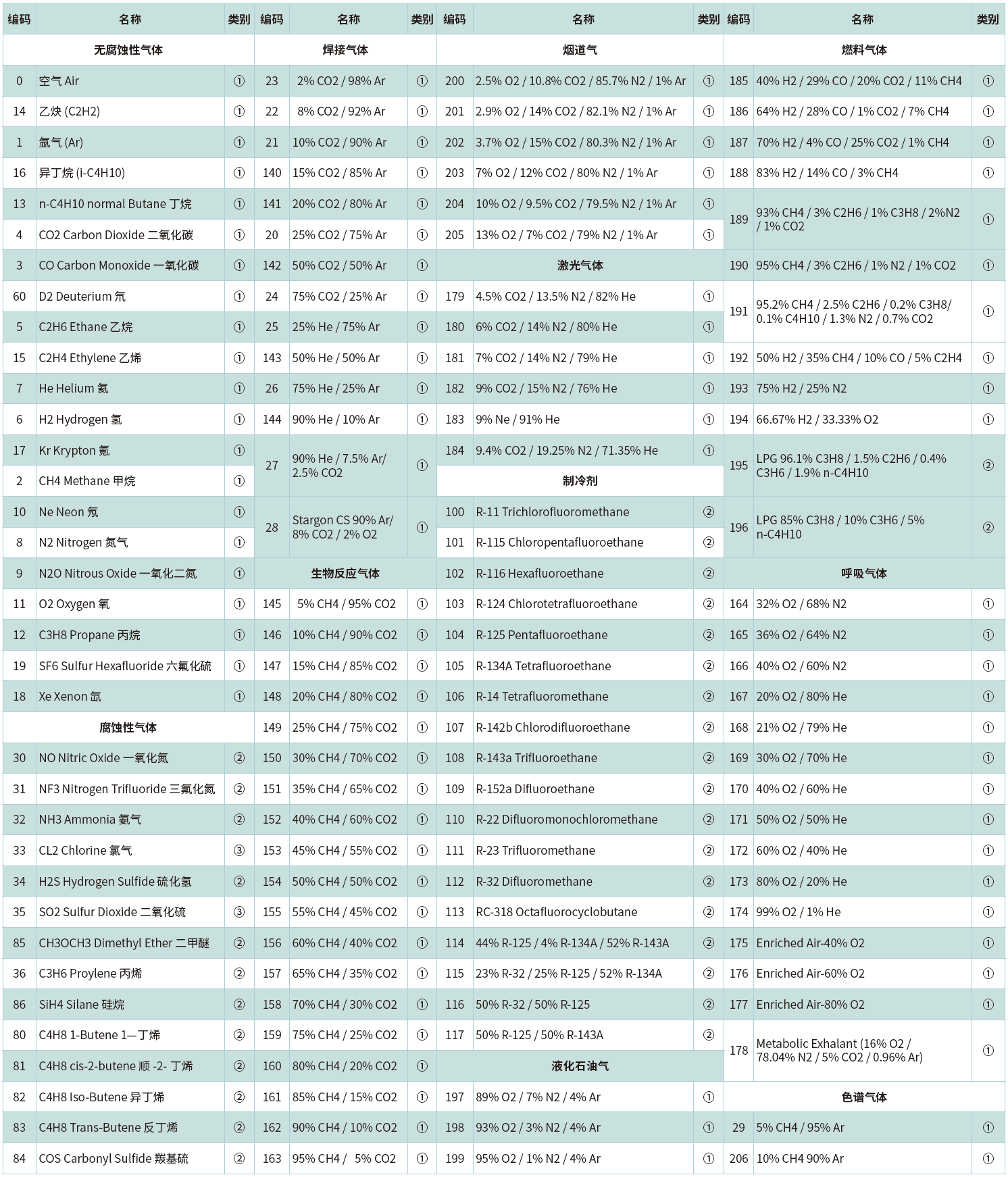

氣體編碼


宣傳彩頁

ALICAT 93系列25V1.pdf
