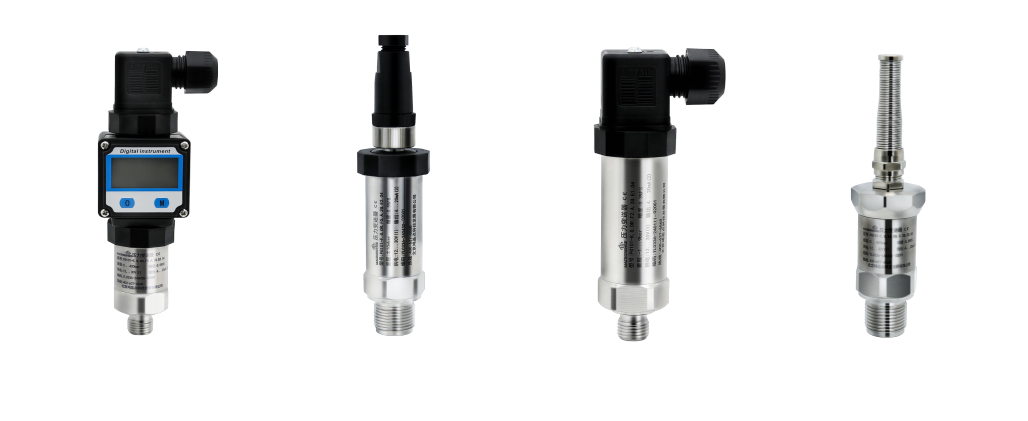

Twin-Tiger 通用型壓力變送器P101系列

介質

氣體、液體

精度

±0.5%FS, ±0.25%FS（表頭顯示精度0.5級）

環境溫度

-40℃- 85℃

介質溫度

-40℃- 85℃

（介質溫度超過85℃，默認采用散熱片結構）

溫度補償

-10℃- 70℃

溫度漂移

±0.01%FS/℃（溫度補償范圍內）

過載能力

1.5×FS或5×FS

供電

12-30 VDC

輸出信號

4-20 mA、0-5V、0-10V

RS485（標準Modbus-RTU協議）

響應頻率

模擬信號輸出≤500 Hz

數字信號輸出≤5 Hz

長期穩定性

±0.1%FS/年

負載能力

電流型負載≤｛（Us-7.5)÷0.02（Us=供電電壓）｝電壓型負載≥100 KΩ

電氣連接

赫斯曼接口、M12*1航插接頭、M12*1鎖線

過程連接

1/4G外螺紋、M20*1.5外螺紋

1/8NPT外螺紋等

防護等級

IP54（帶顯示）、IP65（無顯示）

IP67（航插鎖線）

抗震性能

10g（20-2000 Hz）

1

型號  P101系列

其中“P101”為產品型號系列，代表通用型壓力變送器

2

 量程

-10：0-0.05bar

-11：0-0.1bar

-12：0-0.2bar

-13：0-0.5bar

-14： 0-1bar

-15：0-2bar

-16：0-2.5bar

-17：0-4bar

-18：0-5bar

-19：0-6bar

-1A：0-10bar

-1B：0-16bar

-1C：0-25bar

-1D：0-40bar

-1E：0-60bar

-1F：0-100bar

-1G：0-160bar

-1H：0-200bar

-1I：  0-250bar

-1J： 0-300bar

-1K：0-350bar

-1L： 0-400bar

-1M：0-600bar

-20：±0.05bar

-21：±0.1bar

-22：±0.5bar

-23：±1bar

-30： -1-0bar

-31： -1-2bar

-32： -1-5bar

-33： -1-10bar

-DZ：定制量程

3

壓力類型

-A：  絕壓

-G： 表壓

4

精度等級

-2：  ±0.25%FS

-5： ±0.5%FS

5

輸出類型

-A：  4-20mA兩線制

-V0：0-5V三線制

-V1：0-10V三線制

-V2：0.5-4.5V三線制

-V3：0.5-4.5V三線制（比例電壓）

-RS：RS485通訊接口（標準Modbus-RTU協議）四線制

-DY：定制信號

6

過程連接

-2G：   G1/4外螺紋

-4G：    G1/2外螺紋

-M20：M20*1.5外螺紋

-M14：M14*1.5外螺紋

-4N：   NPT1/4外螺紋

-8N：   NPT1/8外螺紋

-DM：  定制

7

引線方式

-W1：  赫斯曼接頭DIN43650

-W2：  赫斯曼帶顯示

-W3：  M12*1航插接頭

-EX：   M12*1鎖線式，線長X米

8

接液材質

-04：   304SS

-16：   316LSS
