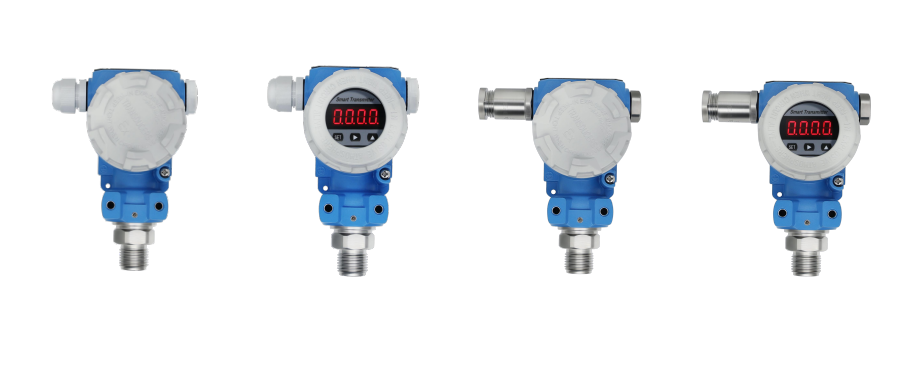

Twin-Tiger 防護型壓力變送器P201系列

介質

氣體、液體

精度

±0.5%FS, ±0.25%FS（表頭顯示精度0.5級）

環境溫度

-40℃- 80℃

介質溫度

-40℃- 80℃

溫度補償

-10℃- 70℃

溫度漂移

 ±0.01%FS/℃（溫度補償范圍內）

過載能力

1.5×FS或5×FS

供電

12-30 VDC

輸出信號

4-20 mA、0-5V、0-10V

RS485（標準Modbus-RTU協議）

響應頻率

模擬信號輸出≤500 Hz

數字信號輸出≤5 Hz

長期穩定性

±0.1%FS/年

負載能力

電流型負載≤｛（Us-7.5)÷0.02（Us=供電電壓）｝電壓型負載≥100 KΩ

電氣連接

M20*1.5

過程連接

1/2G外螺紋、M20*1.5外螺紋

防護等級

IP65（標準型）、IP66（防爆型）

抗震性能

10g（20-2000 Hz）

防爆類型

隔爆型：ExdIICT6 Gb

本質安全型：ExiaIICT6 Ga

1

型號  P201系列

其中“P201”為產品型號系列，代表防護型壓力變送器

2

 量程

-10：0-0.05bar

-11：0-0.1bar

-12：0-0.2bar

-13：0-0.5bar

-14：0-1bar

-15：0-2bar

-16：0-2.5bar

-17：0-4bar

-18：0-5bar

-19：0-6bar

-1A：0-10bar

-1B：0-16bar

-1C：0-25bar

-1D：0-40bar

-1E：0-60bar

-1F：0-100bar

-1G：0-160bar

-1H：0-200bar

-1I：  0-250bar

-1J： 0-300bar

-1K： 0-350bar

-1L： 0-400bar

-1M：0-600bar

-20： ±0.05bar

-21： ±0.1bar

-22： ±0.5bar

-23： ±1bar

-30： -1-0bar

-31： -1-2bar

-32： -1-5bar

-33： -1-10bar

-DZ：定制量程

3

壓力類型

-A：  絕壓

-G：  表壓

4

精度等級

-2：  ±0.25%FS

-5：  ±0.5%FS

5

輸出類型

-A：  4-20mA兩線制

-V0：0-5V三線制（電壓輸出不帶顯示）

-V1：0-10V三線制（電壓輸出不帶顯示）

-RS：RS485通訊接口（標準Modbus-RTU協議）四線制

-DY：定制信號

6

過程連接

-4G：     G1/2外螺紋

-M20：M20*1.5外螺紋

-DM：  定制

7

顯示

-D：     LED顯示

-N：     無顯示

8

接液材質

-04：   304SS

-16：   316LSS

9

防爆類型

-I：       ExiaIICT6 Ga（標準型IP65防護等級，防爆類型IP66）

-d：     ExdIICT6 Gb （標準型IP65防護等級，防爆類型IP66）

缺?。簾o防爆
