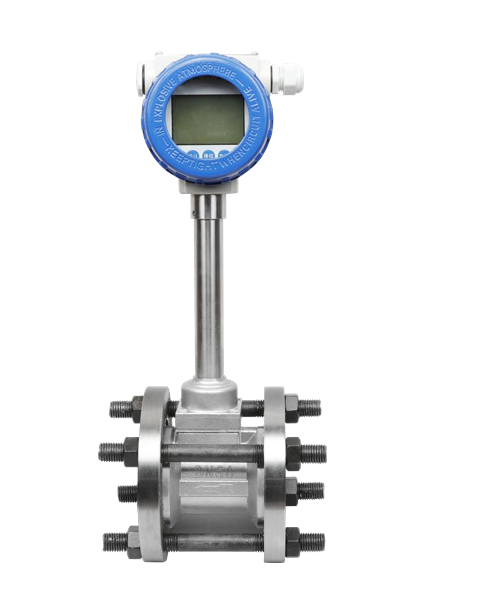

Twin-Tiger 渦街流量計VFM系列

量程從0.4-7m/s（液體）到4-60m/s(氣體）,壓損小，耐高溫，可測過熱蒸汽，可靠性高

Twin-Tiger VFM系列渦街流量計是基于卡門渦街原理而研制的一種具有國際先進水平的新型流量計，適用于測量過熱蒸汽、飽和蒸汽、壓縮空氣的一般氣體、水和液體的質量流量和體積流量。結構簡單牢固，無可動部件，可靠性高，長期運行十分可靠。檢測傳感器不直接接觸被測介質，性能穩定，壽命長。

壓力損失較小，運行費用低，更具節能意義；采用超低功耗技術，電池供電可運行兩年以上；溫壓補償一體化設計，同時顯示流量值與累積流量值，溫度、壓力值，不必輪流切換。廣泛應用于化工、石油、冶金、輕工、環保、市政、電力等部門。

應用及案例

化工
石油
冶金
輕工
環保
市政

產品特色技術指標尺寸詳圖尺寸流量產品大圖

產品特色

結構簡單牢固，無可動部件，可靠性高
傳感器不直接接觸被測介質，性能穩定，壽命長
壓力損失較小，運行費用低，更具節能意義
測量的是流量成正比的脈沖信號，無零點漂移，精度高
溫壓補償一體化設計
安裝簡單，維護方便

技術指標

量程液體： 0.4-7m/s

氣體： 4-60m/s

蒸汽： 5-70m/s

介質氣體、液體、蒸汽

精度 ±1%FS、±1.5%FS；插入式：±2.5%FS

環境溫度 -20℃-55℃

介質溫度壓電式：-40-150℃；-40-260℃；-40-330℃

電容型：-40-400℃；-40-450℃（協議訂貨）

環境濕度 5-95%RH

口徑 DN15-300（300-1000插入式）

公稱壓力 DN15-DN200 4.0（＞4.0協議供貨）

DN250-DN300 4.0（＞1.6協議供貨）

供電電源 12VDC、24VDC

電池供電型： 3.6V

輸出信號方波脈沖（不包括電池供電型）：高電平≥5V，低電平≤1V

電流輸出：4-20mA

RS485（標準Modbus通訊協議）

Hart通訊

量程比 1:10或1:15

安裝方式法蘭連接/法蘭卡裝/簡單插入/球閥插入

防護等級普通型（IP65），潛水型（IP68）

外殼材質本體材料：1Cr18Ni9TI,其他材質協議訂貨

防爆等級隔爆型：ExdIICT4

本安型：ExiaIICT2-CT6

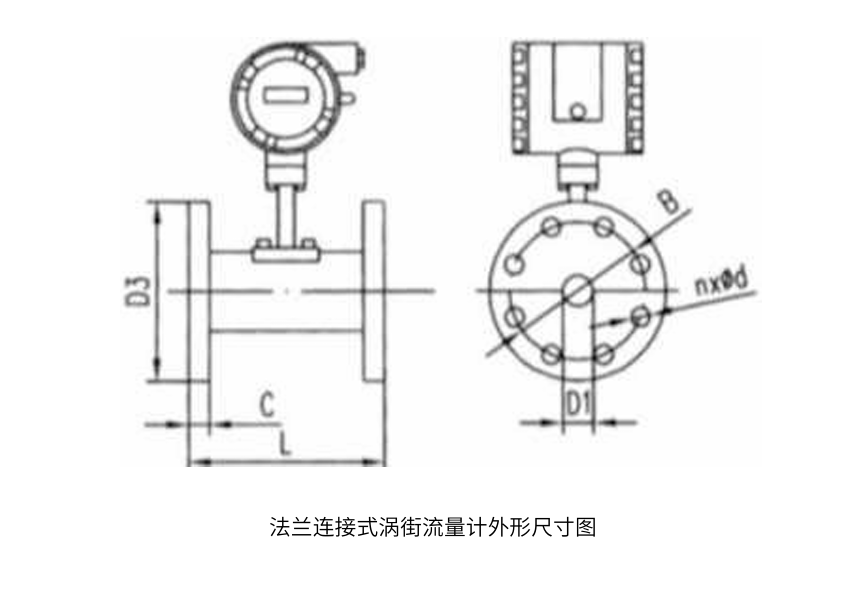

尺寸詳圖

尺寸流量

公稱通徑（mm）	殼體內徑 D1 （mm）	殼體長度 L （mm）	法蘭外徑 D3 （mm）	螺栓孔中心距B （mm）	法蘭厚度 C （mm）	螺旋孔直徑d （mm）	螺旋數量 n
25	25	170	115	85	18	18	4
32	32	170	140	100	18	18	4
40	38	177	148	110	18	18	4
50	49	190	165	125	20	18	4
65	62	220	185	145	20	18	4
80	73	220	200	160	23	18	8
100	96	240	220	180	23	18	8
125	119	260	250	210	25	18	8
150	141	280	285	240	25	22	8
200	200	300	340	295	27	22	12
250	250	360	405	355	29	26	12
300	300	400	480	410	32	26	12

法蘭連接式外形尺寸表

公稱通徑 DN（mm）	液體-水（T=20℃，ρ=1000kg/m3）		氣體-空氣（T=20℃，P=101.325KPa）
公稱通徑 DN（mm）	標準范圍（m3/h）	可測范圍（m3/h）	標準范圍（m3/h）	可測范圍（m3/h）
20	1-8	0.6-12	5-50	5-60
25	1.5-12	0.8-16	8-80	8-120
40	2.5-30	1.5-40	20-200	18-300
50	3-50	2-60	30-300	30-500
65	5-80	3-90	50-500	50-900
80	8-120	5-150	80-1000	60-1200
100	12-200	6-240	100-1000	100-2000
125	20-300	13-390	150-1600	150-3000
150	30-400	15-600	250-2500	200-4000
200	40-800	30-1200	400-4000	350-8000
250	80-1200	40-1600	600-6000	500-12000
300	100-1800	50-2000	1000-10000	600-18000
